诸多因素（如尺寸界线间距和箭头尺寸的大小）会影响标注文字和箭头在尺寸界线内的调整方式。通常会应用最佳效果（如果指定了可用空间）。如果可能，将在尺寸界线之间放置文字和箭头，而不考虑所选的调整选项。

创建新的标注时，将自动计算文字和箭头的位置。或者，也可以选择手动放置文字，或替代箭头的位置。

例如，可以指定文字和箭头在一起。这种情况下，如果在尺寸界线之间容纳不下两者，会将它们置于尺寸界线之外。可以指定如果尺寸界线之间仅能容纳文字或箭头，则在尺寸界线之间只放置文字或箭头。

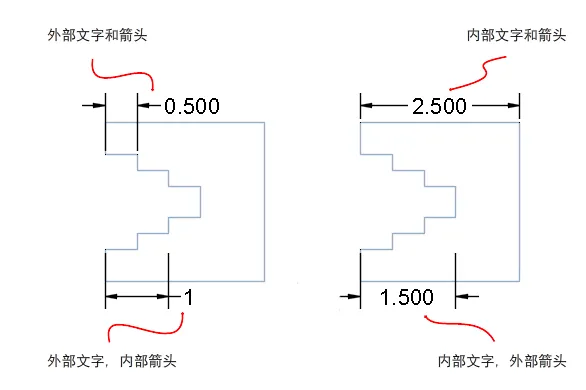

以下图例说明了程序如何为箭头和文字应用“最佳效果”。

如果尺寸界线之间没有空间容纳文字，则会自动创建引线。当在尺寸界线之外的文字可能会与其他几何图形发生干涉时（例如，在连续标注中），这样做非常有用。将文字标注到引线的右侧还是左侧取决于标注样式中的水平对正设置。

即使箭头位于尺寸界线之外，也可以在尺寸界线之间强制放置尺寸线。

调整直径标注文字

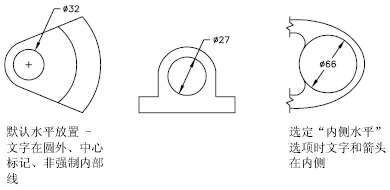

可以创建多个不同的直径标注样式，如下图所示。
