CAD2020关于偏移对象

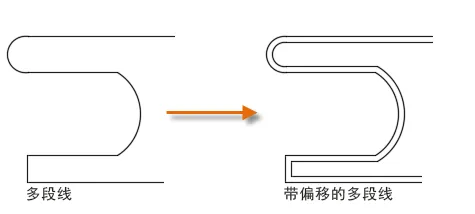

例如，如果偏移圆或圆弧，则会创建更大或更小的圆或圆弧，具体取决于指定为向哪一侧偏移。如果偏移多段线，将生成平行于原始对象的多段线。

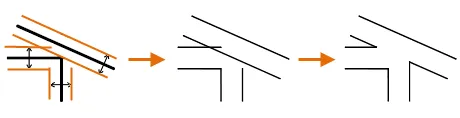

一种有效的绘图技巧是偏移对象，然后修剪或延伸其端点。

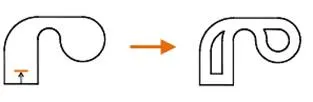

使用 OFFSET 偏移大多数几何对象。样条曲线和多段线在偏移距离大于可调整的距离时将自动进行修剪。
特殊情况
偏移样条曲线和多段线可以生成复杂的结果。
样条曲线和多段线在偏移距离大于可调整的距离时将自动进行修剪。

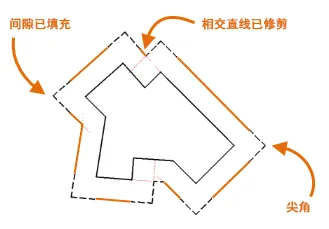

在某些情况下，可以修剪或删除多段线线段，并且可以对其进行延伸以填充其他线段的间隙。
将 OFFSETGAPTYPE 系统变量控制延伸的拐角是锐角、圆角还是倒角。
