CAD2020的COPY命令指定距离复制对象

CAD2020的COPY命令指定距离复制对象

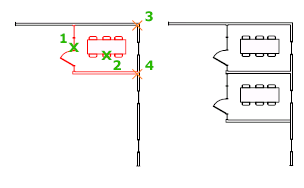

在指定方向上按指定距离复制对象。

使用 COPYMODE 系统变量，可以控制是否自动创建多个副本。

将显示以下提示：

选择对象: 使用对象选择方法并在完成选择后按 Enter 键

指定基点或 [位移(D)/模式(O)/多个(M)] <位移>: 指定基点或输入选项

指定第二个点或 [阵列(A)] <使用第一个点作为位移>: 指定第二个点或输入选项

位移

使用坐标指定相对距离和方向。

指定的两点定义一个矢量，指示复制对象的放置离原位置有多远以及以哪个方向放置。

如果在“指定第二个点”提示下按 Enter 键，则第一个点将被认为是相对 X,Y,Z 位移。例如，如果指定基点为 2,3 并在下一个提示下按 Enter 键，对象将被复制到距其当前位置在 X 方向上 2 个单位、在 Y 方向上 3 个单位的位置。

模式

控制命令是否自动重复（COPYMODE 系统变量）。

单一：

创建选定对象的单个副本，并结束命令。

多个：

替代“单个”模式设置。在命令执行期间，将 COPY 命令设定为自动重复。

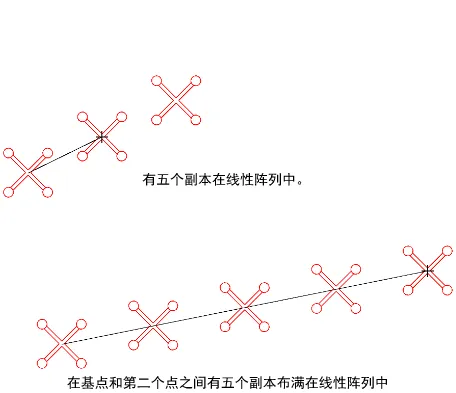

阵列

指定在线性阵列中排列的副本数量。

要在阵列中排列的项目数

指定阵列中的项目数，包括原始选择集。

第二点：

确定阵列相对于基点的距离和方向。默认情况下，阵列中的第一个副本将放置在指定的位移。其余的副本使用相同的增量位移放置在超出该点的线性阵列中。

调整：

在阵列中指定的位移放置最终副本。其他副本则布满原始选择集和最终副本之间的线性阵列。

调整

重新定义阵列以使用指定的位移作为最后一个副本而不是第一个副本的位置，在原始选择集和最终副本之间布满其他副本
