怎么用CAD直线与圆画图练习

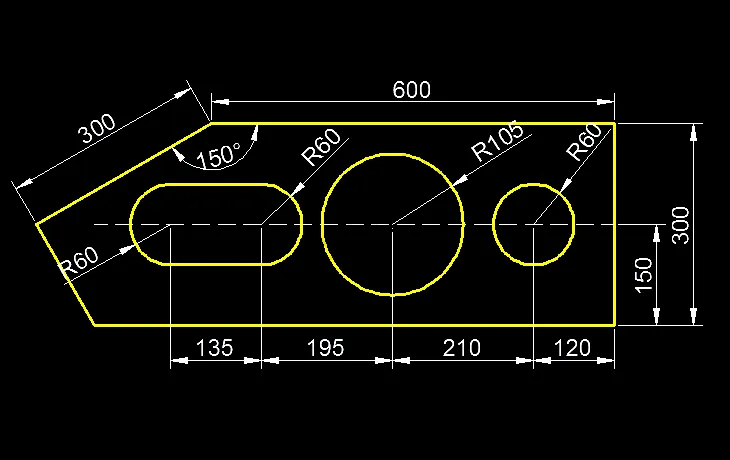

效果图：

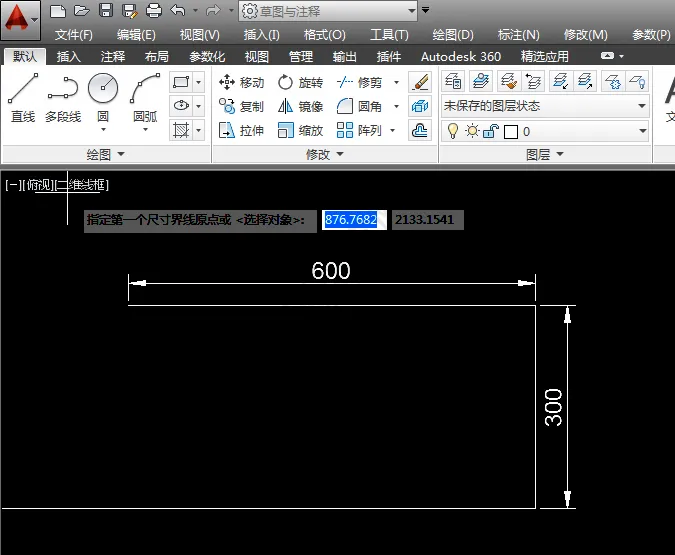

1、打开CAD软件，使用直线工具，绘制600mm，300mm，还有一条更多一些的直线出来。
2、然后再从600的左边端点上，画直线出来，@300<-150的斜线。

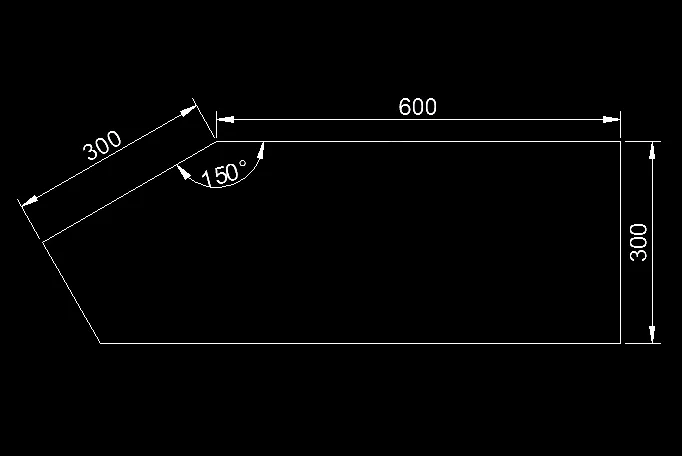

3、然后再使用构造线，绘制一条与300mm的斜线成90度的线。然后进行修剪处理。效果如下：

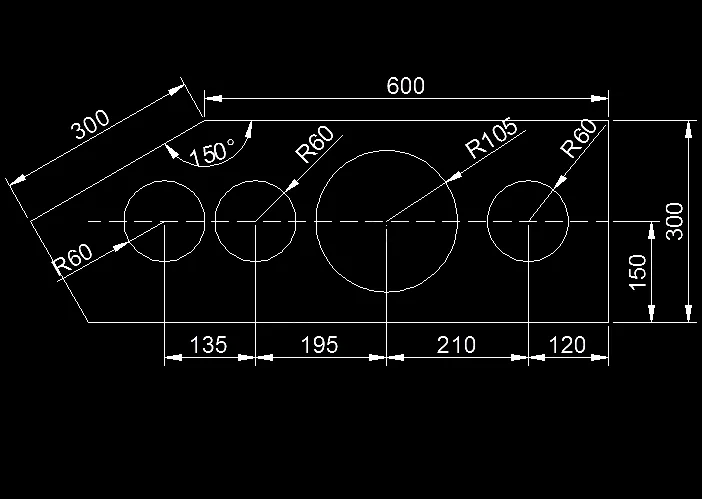

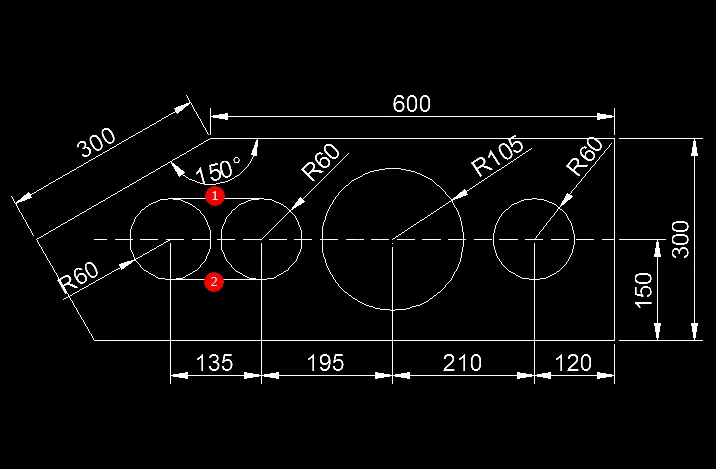

4、然后在不同的位置，分别绘制下面不同大小的小圆出来。在最左边的二个圆上绘制直线，效果如下：

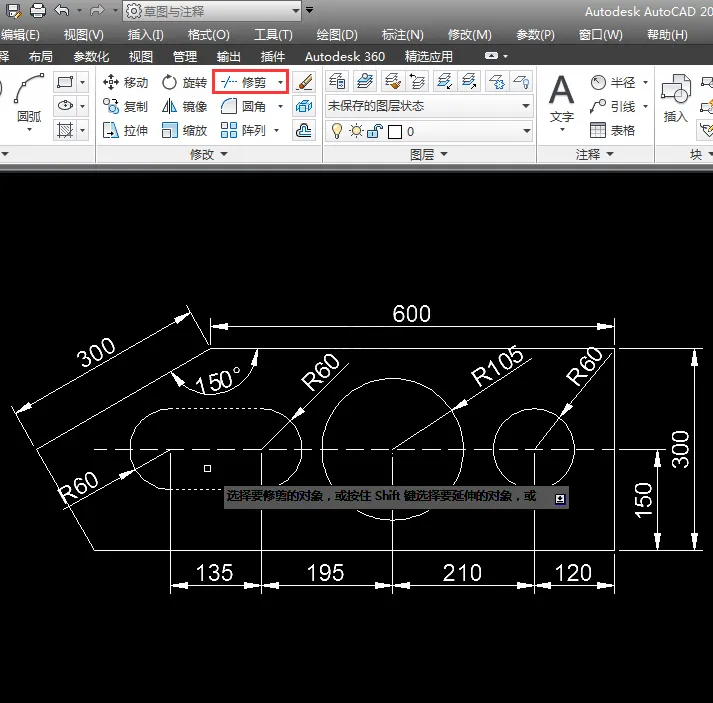

5、然后进行修剪处理，效果如下：

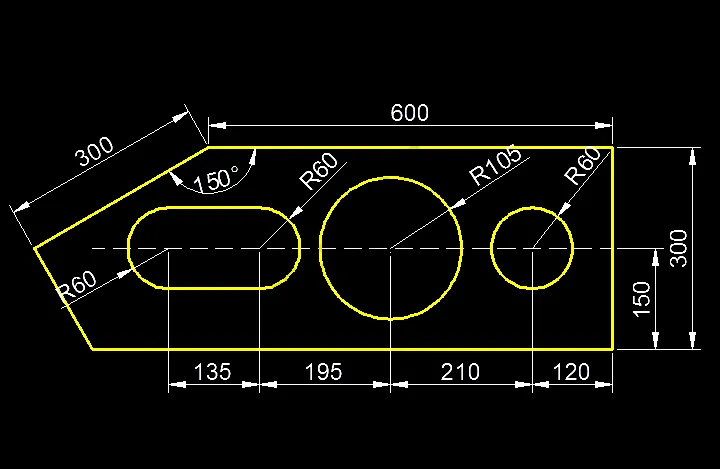

6、然后给图形进行上色，并标注即可。
THE END
