通过CAD环形阵列画图练习

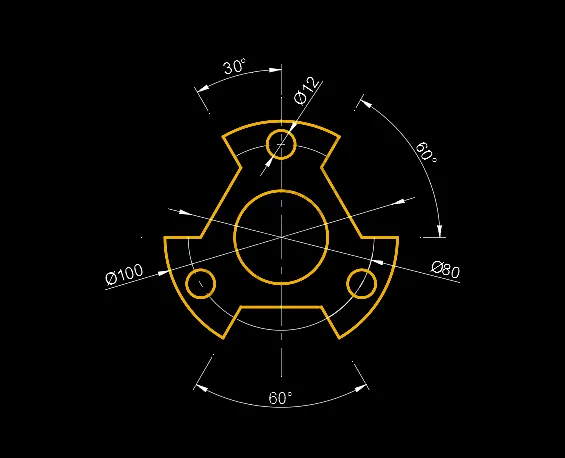

效果图：

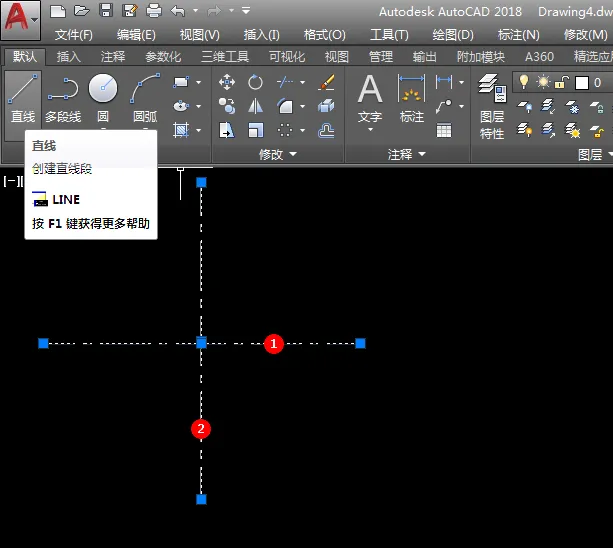

1、打开CAD软件，点击直线工具，创建二条直线段，并设置虚线段。如下图所示：

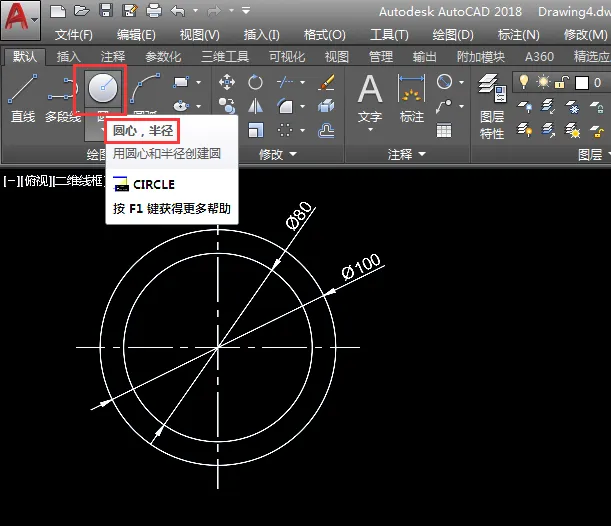

2、点击圆心、半径创建同心圆，分别为半径40mm、50mm大小。如下图所示：

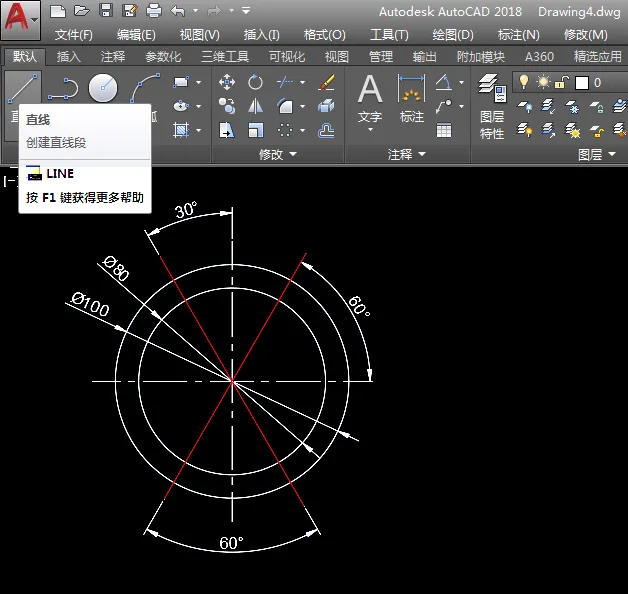

3、再使用直线工具，绘制二条斜线，角度为60度也30度的效果，如下图所示：

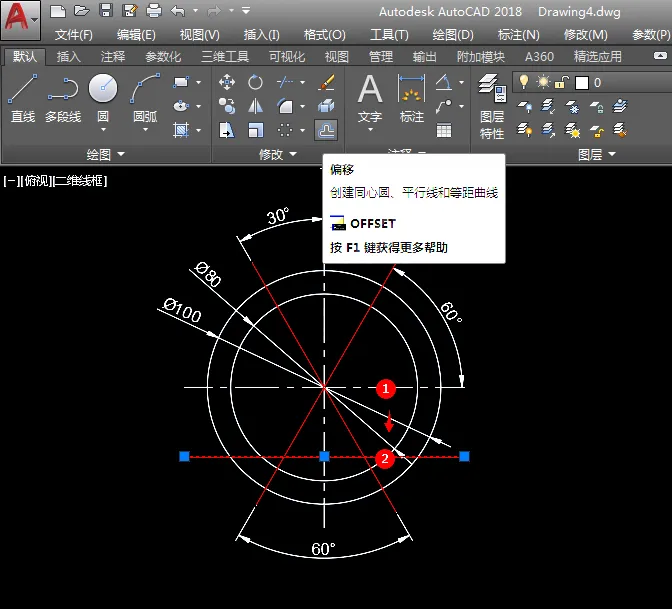

4、然后把水平线进行偏移。效果如下：

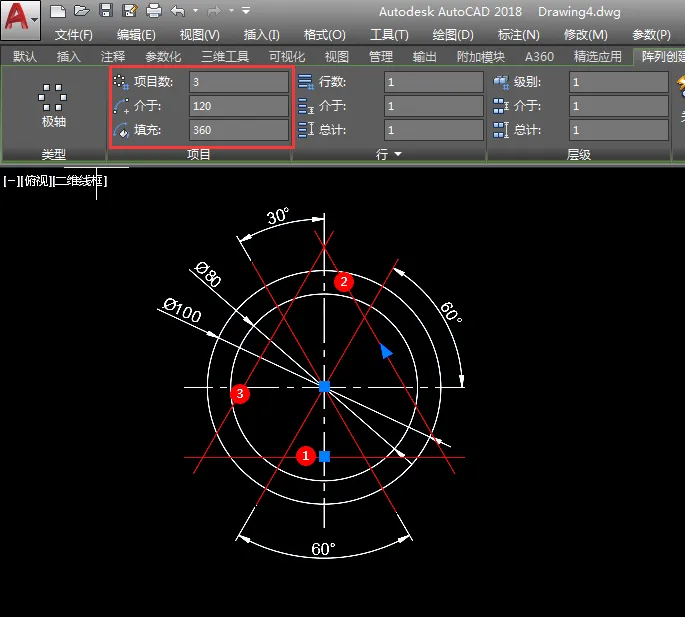

5、然后再把偏移的对象进行环形阵列，设置项目数为3，360度，效果如下图所示：

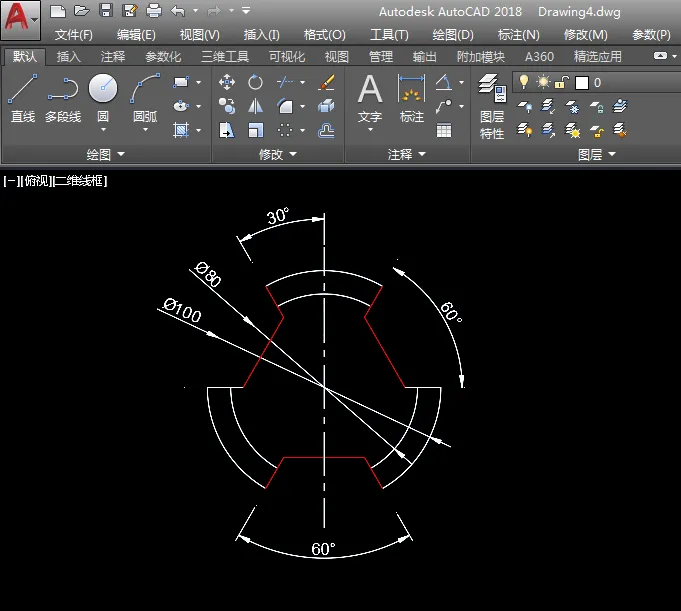

6、然后通过修剪工具，把不要的部分修剪掉，效果如下图所示：

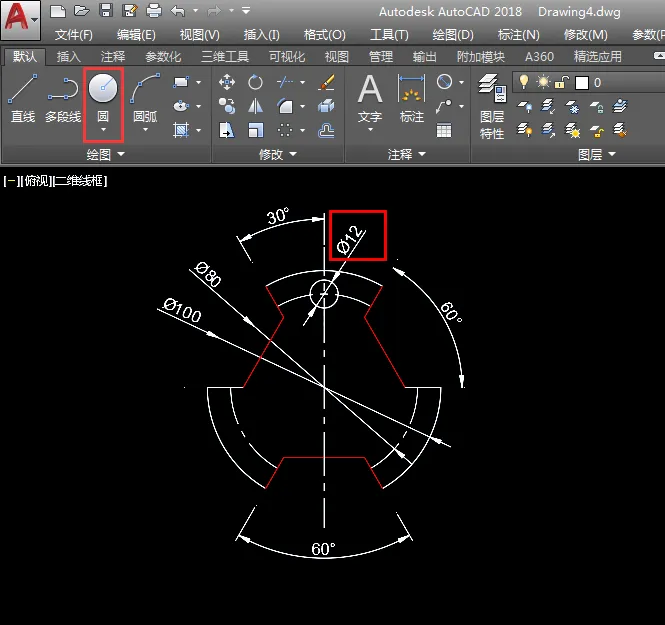

7、然后再绘制一个直径为12的小圆，效果如下图所示：

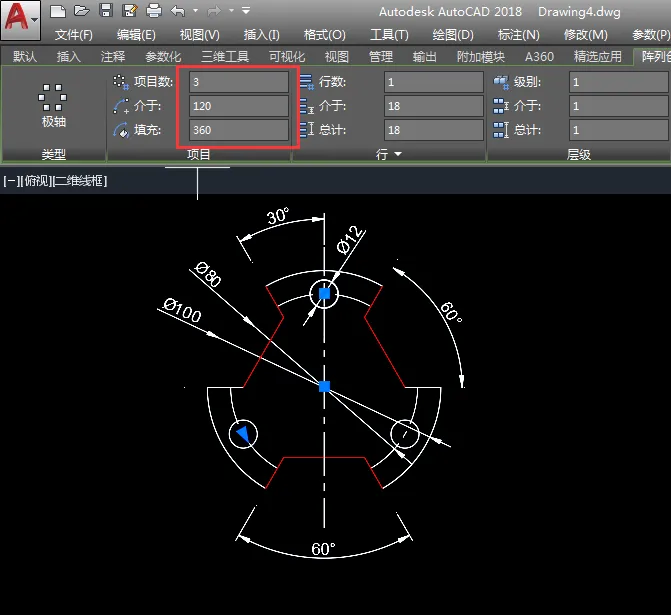

8、同样的阵列3个出来，效果如下图所示：

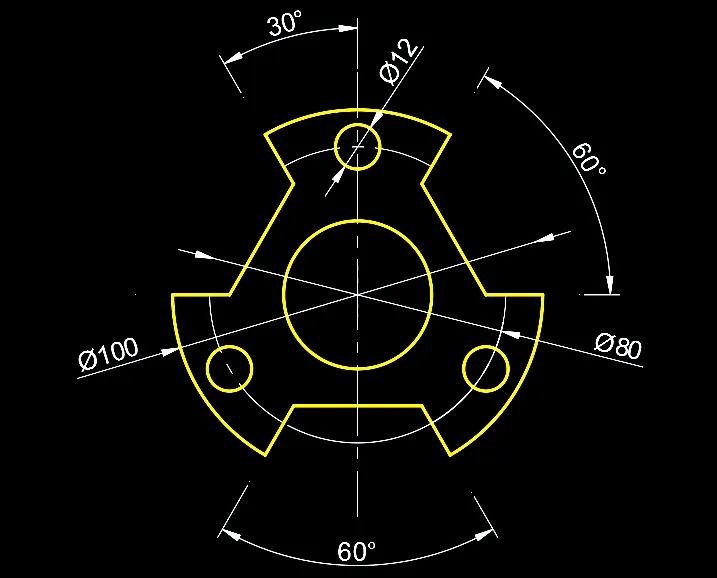

9、最后画好了，进行标注，还有颜色的设置。
