怎么用CAD偏移及圆角工具画零件图平面图

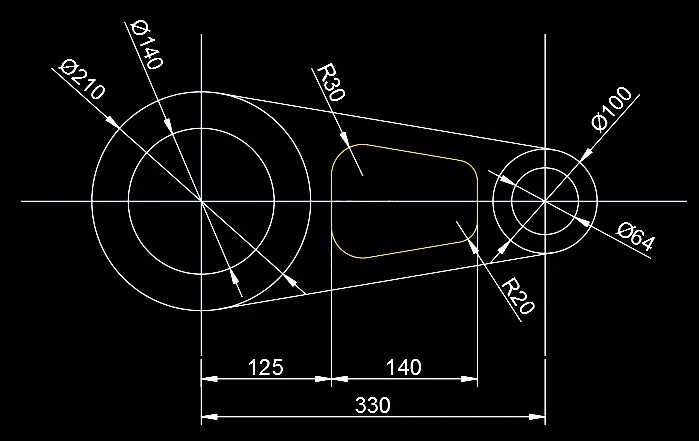

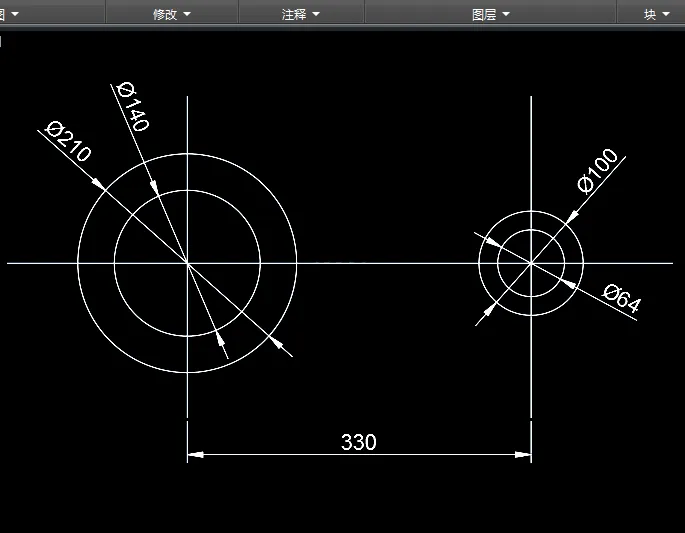

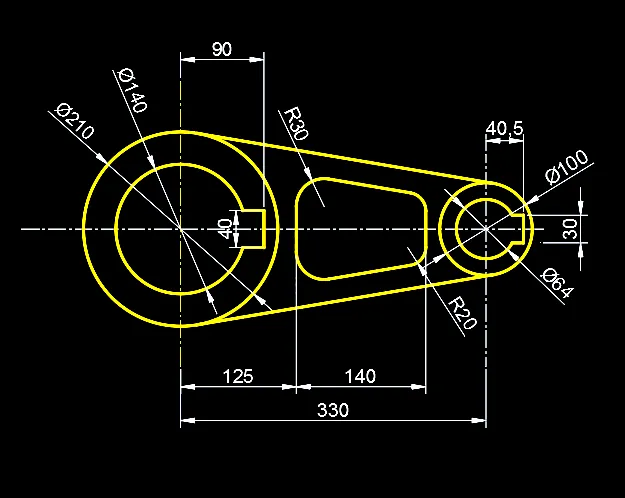

效果图：

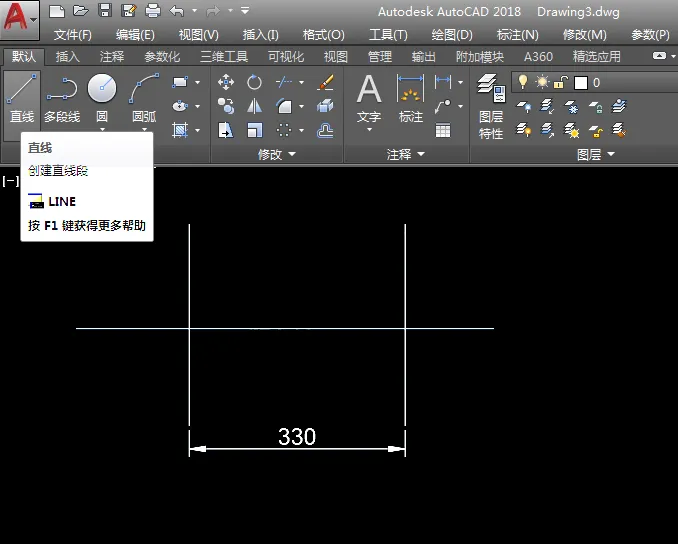

1、使用直线工具，绘制下面的中心线出来，二条中心线之间要距30mm。
2、然后再捕捉交点，分别画出直径为140mm，210mm，100mm，64mm的圆形出来。

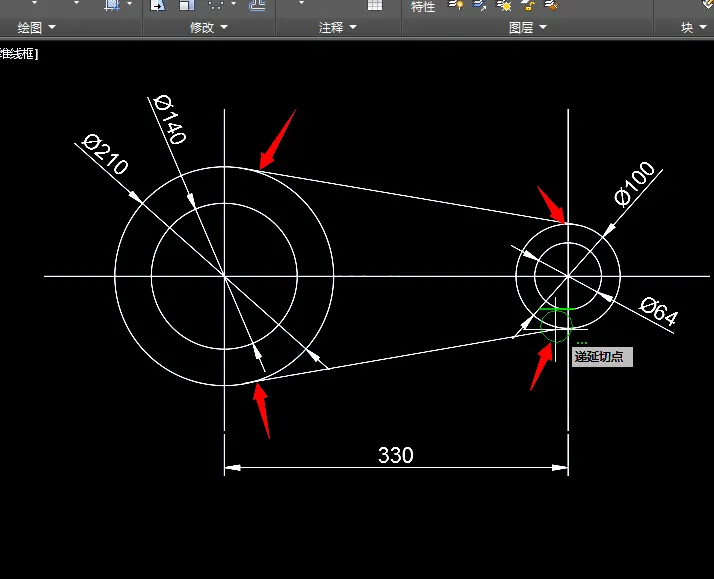

3、然后再捕捉递延切点画直线，效果如下：

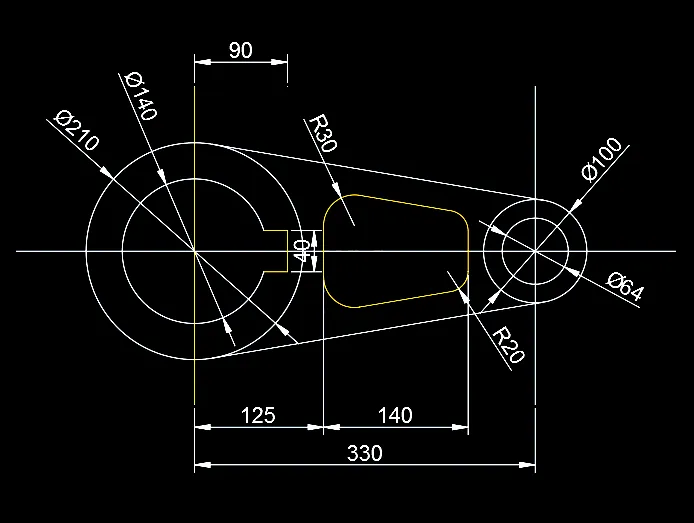

4、然后使用偏移工具，设置偏移的距径进行偏移，效果如下：
5、再使用倒圆角工具，设置圆角半径，进行倒圆角处理。

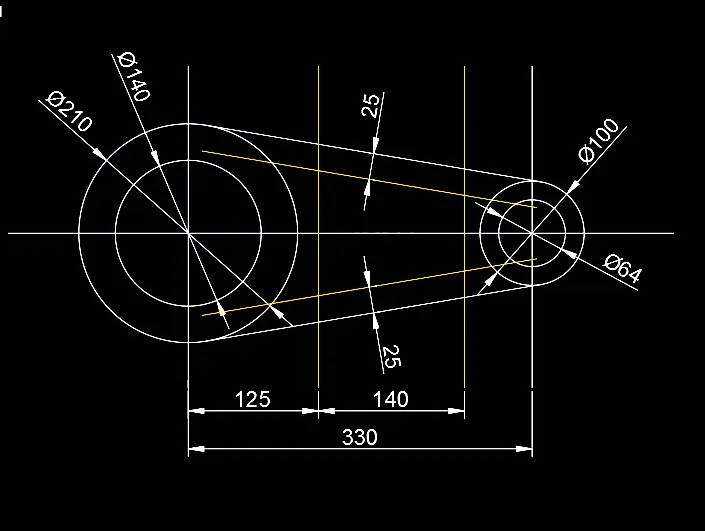

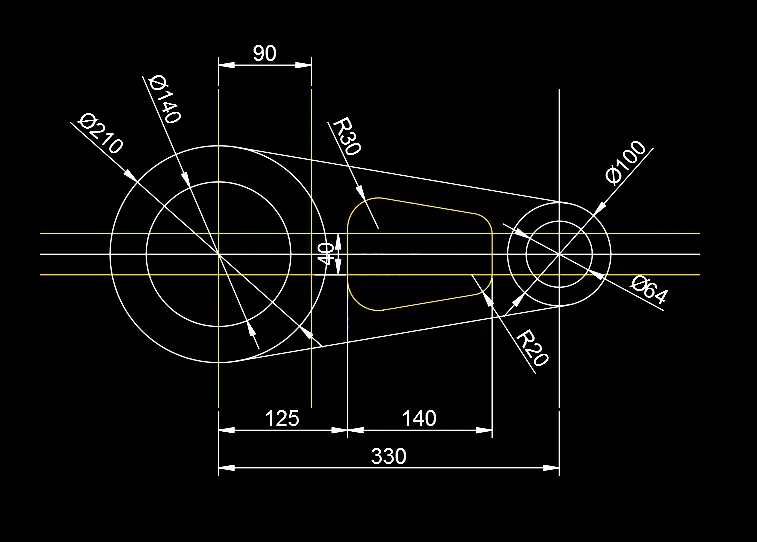

6、然后再偏移中心线出来，效果如下：

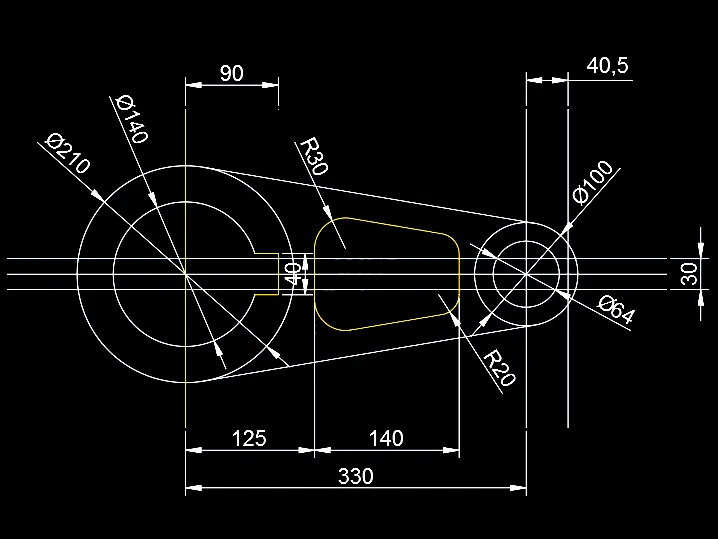

7、再使用修剪工具，修剪多除的，效果如下：

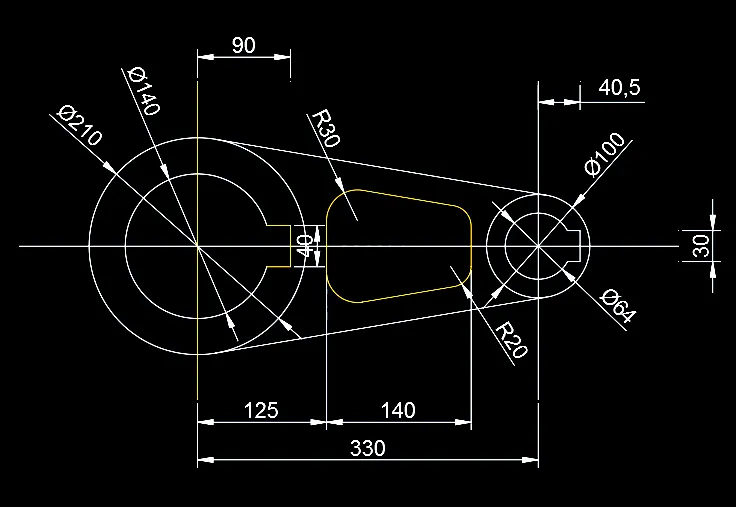

8、同样的方法，进行中心线偏移。参数为15与40.5的距离。
9、同样进行修剪，去掉不要部分，效果如下：

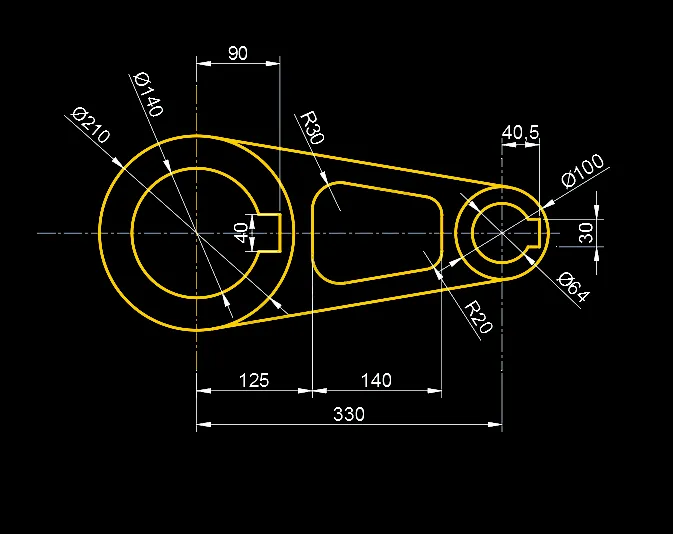

10、最后再进行线性的设置。
