CAD使用修剪与环形阵列画图练习

CAD使用修剪与环形阵列画图练习

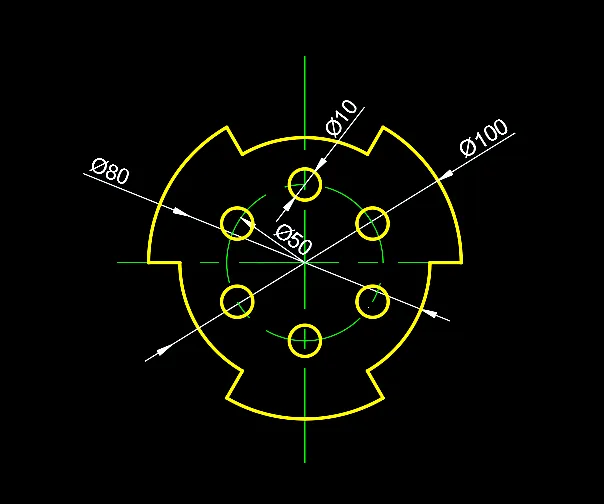

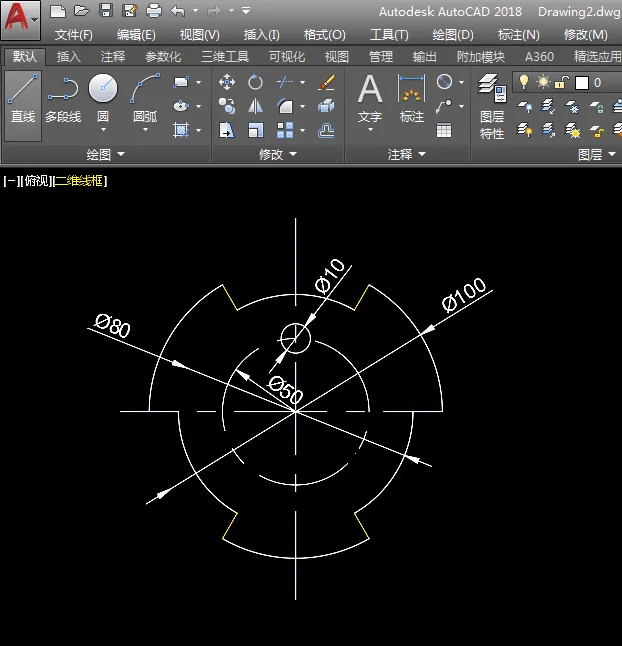

效果图:

CAD使用修剪与环形阵列画图练习

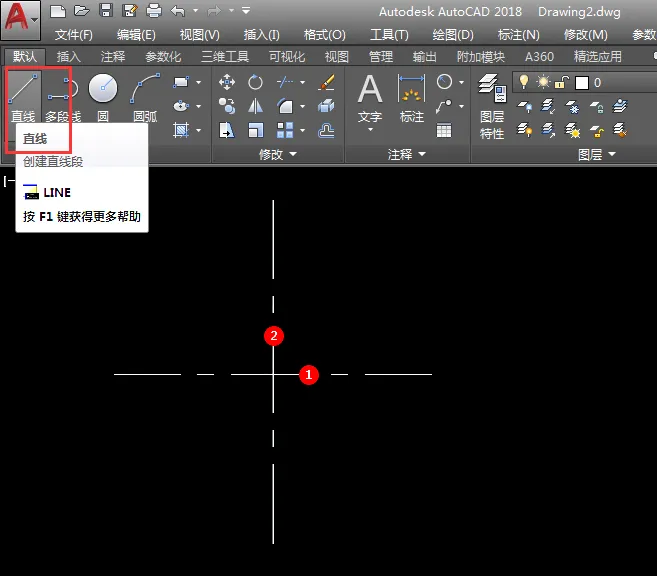

1、点击直线,绘制二条直线作为中心线。

CAD使用修剪与环形阵列画图练习

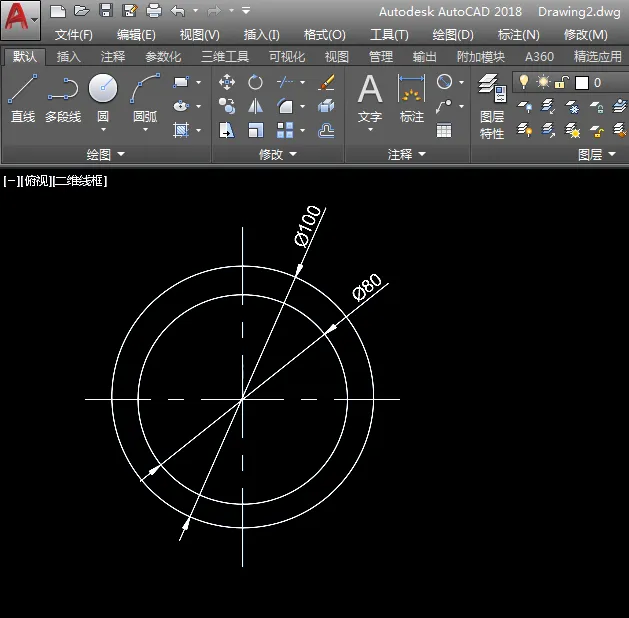

2、然后使用圆形工具,捕捉交点,绘制直径为100与80mm的圆形出来。

CAD使用修剪与环形阵列画图练习

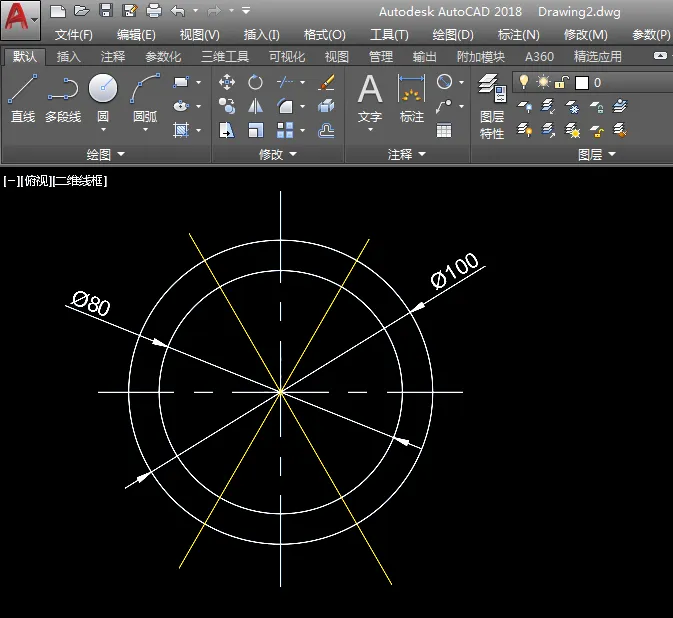

3、然后再绘制二条角度为60或是负60度的斜线出来,效果如下:

CAD使用修剪与环形阵列画图练习

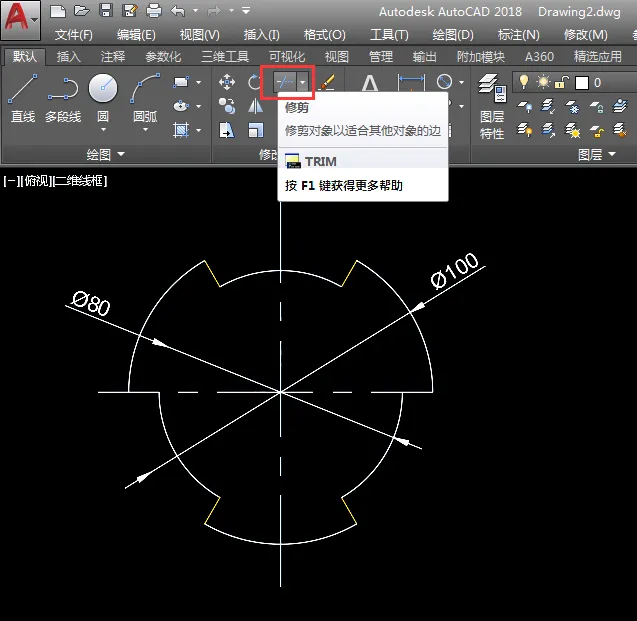

4、然后再使用修剪修工具,把不要的部分进行修剪掉。

CAD使用修剪与环形阵列画图练习

5、然后再绘一个直径50的小圆,再小圆与直线的交点上,绘制一个直径为10mm的小圆。

CAD使用修剪与环形阵列画图练习

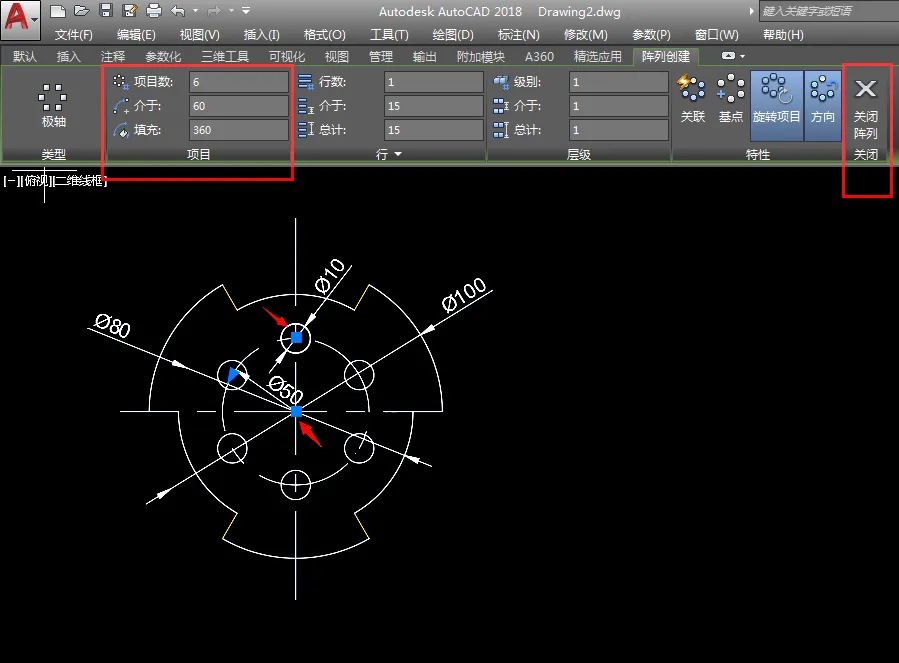

6、最后给小圆通过环形阵列6个出来,效果如下:

CAD使用修剪与环形阵列画图练习

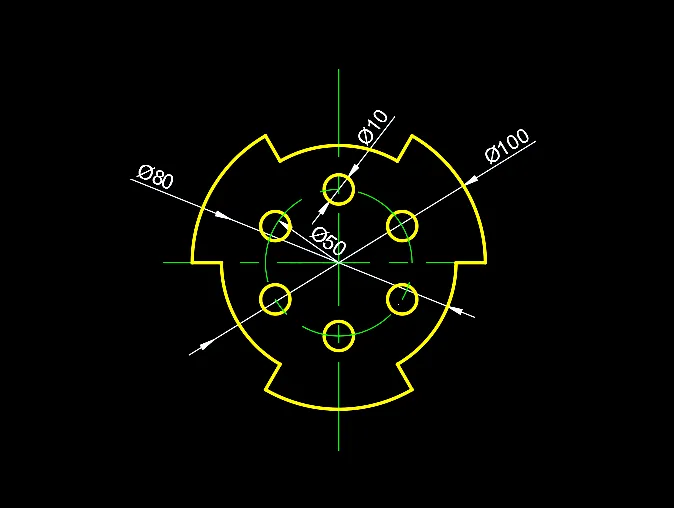

7、然后分别设置样式。效果如下:

CAD使用修剪与环形阵列画图练习

THE END
