CAD用圆形工具画图练习

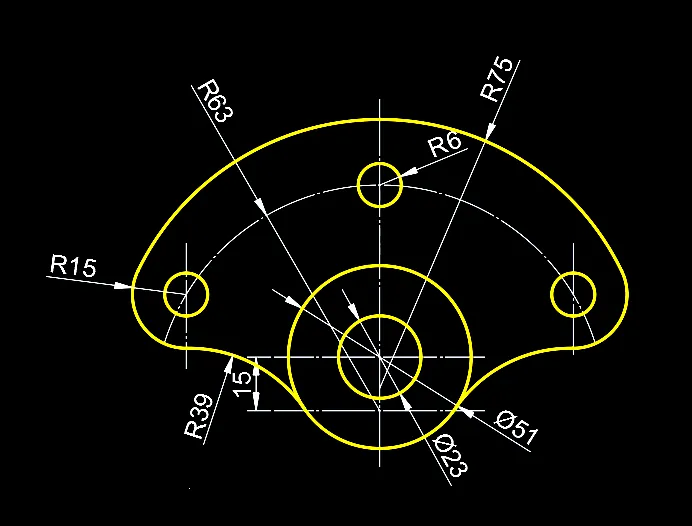

效果图：

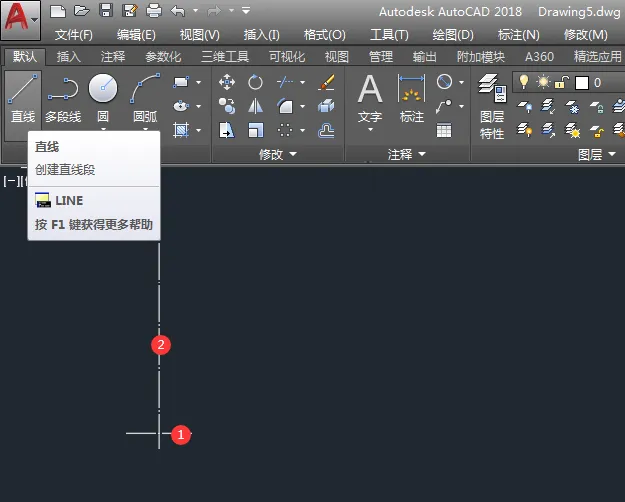

1、打开CAD软件，创建二条直线段。如下图所示：

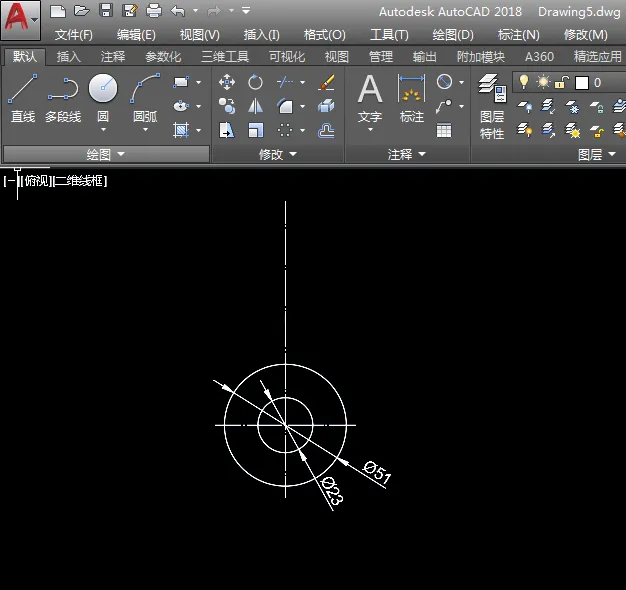

2、使用圆工具，绘制下面二个同心圆出来，效果如下：

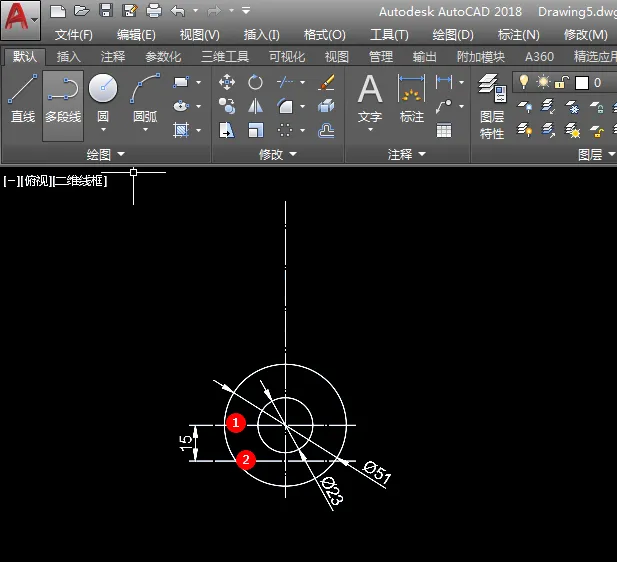

3、然后使用偏移工具，向下偏移15mm。

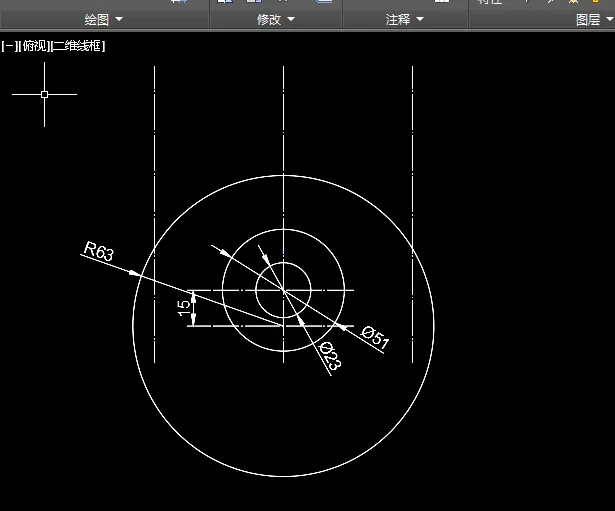

4、然后再进行偏移中间线，然后并绘制一个半径为63的圆。效果如下：

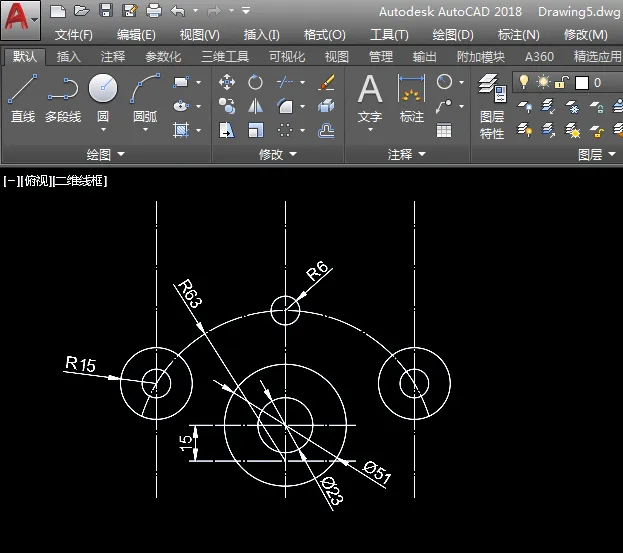

5、然后在交点上，绘制下面的小圆出来，如下图所示：

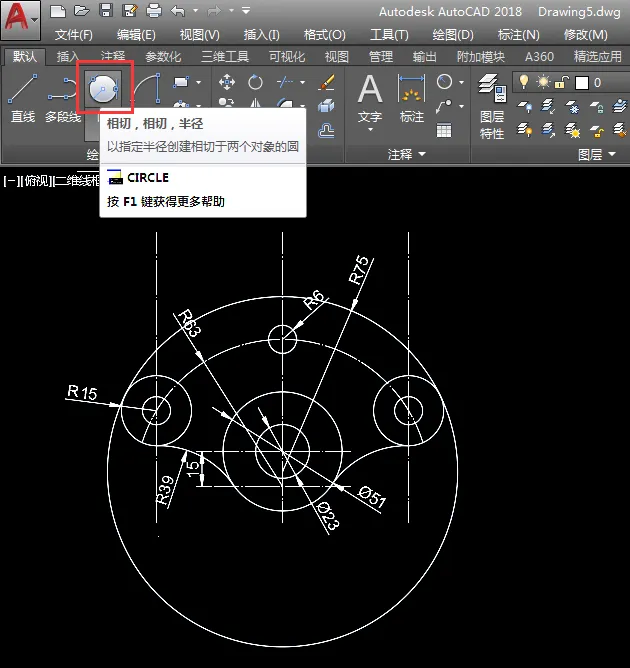

6、然后再绘制相切，相切，圆，并进行修剪。如下图所示：

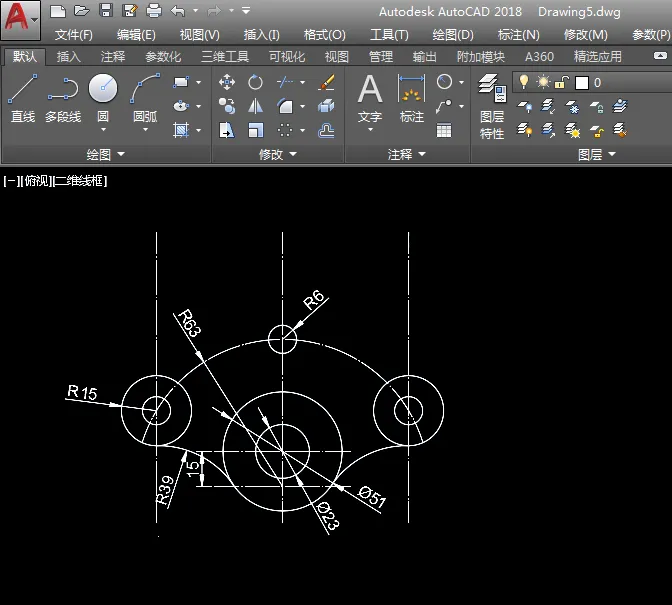

7、然后再绘制大的同心圆，效果如下：

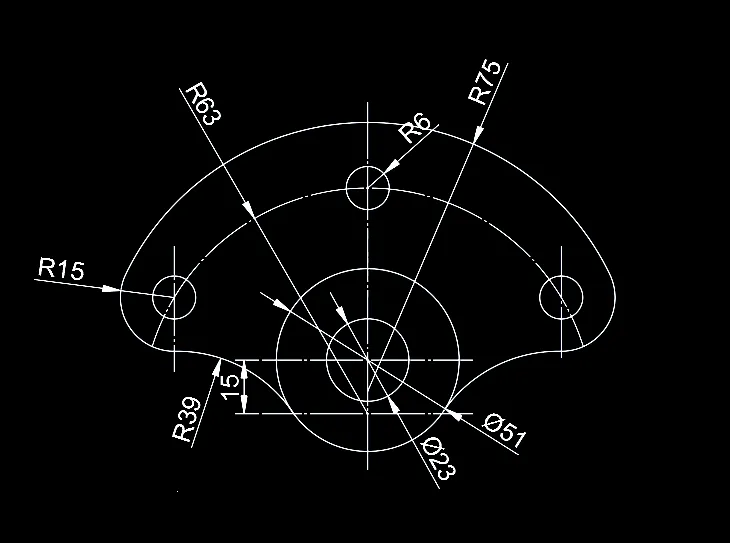

8、然后再使用修剪工具，修剪不要的部分。

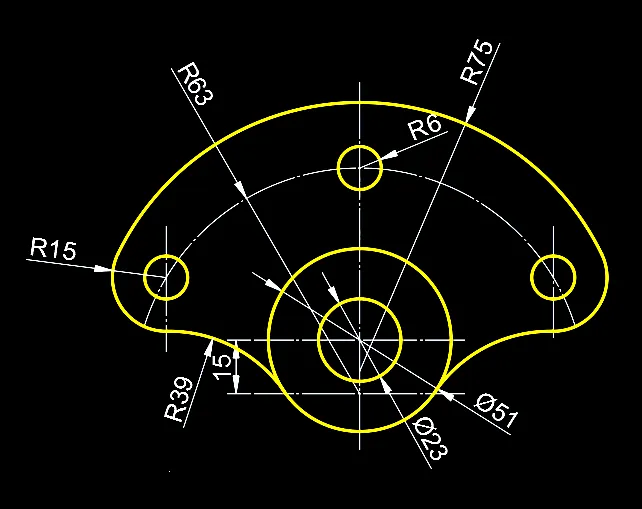

9、然后设置加粗，与黄色线性。效果如下：
