在AutoCAD中批量导入带编号的坐标点，可以通过在Excel中生成POINT或-DONUT和-TEXT命令并粘贴到CAD命令行自动生成。
具体做法如下：

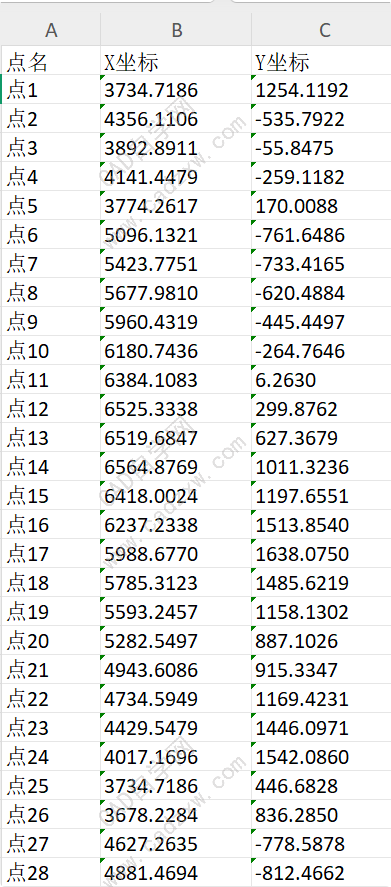

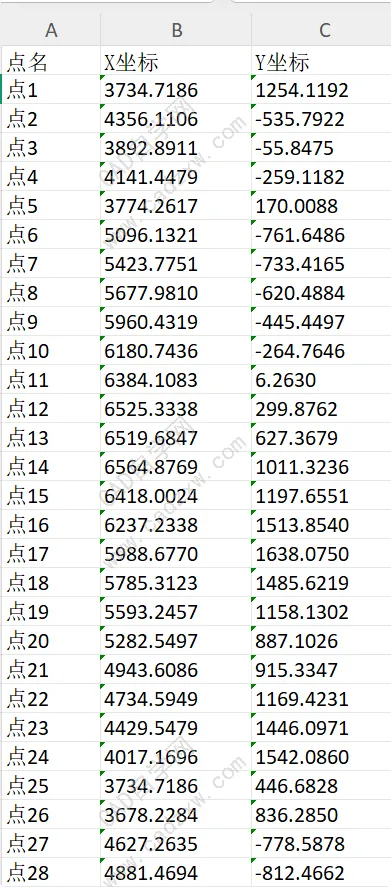

首先在Excel中把点按下图格式：点名，X坐标，Y坐标输入在excel中。

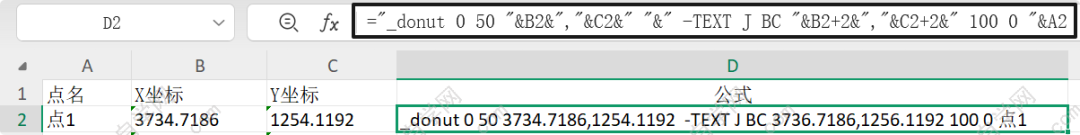

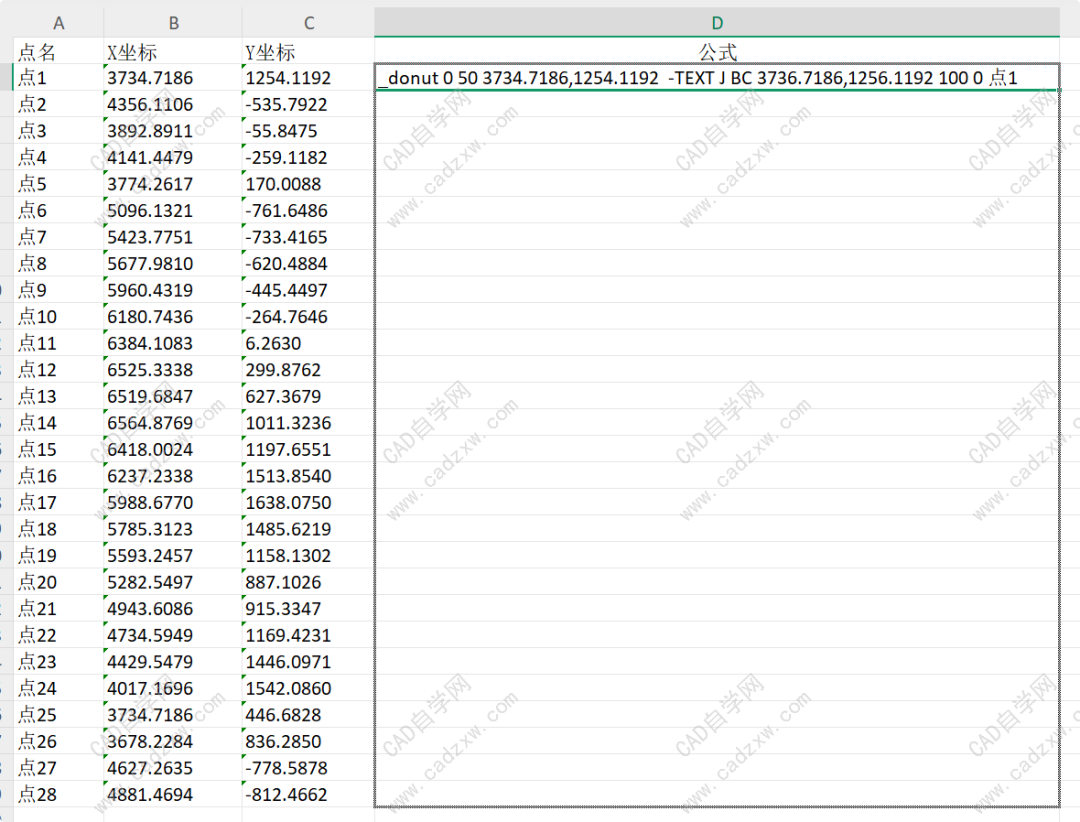

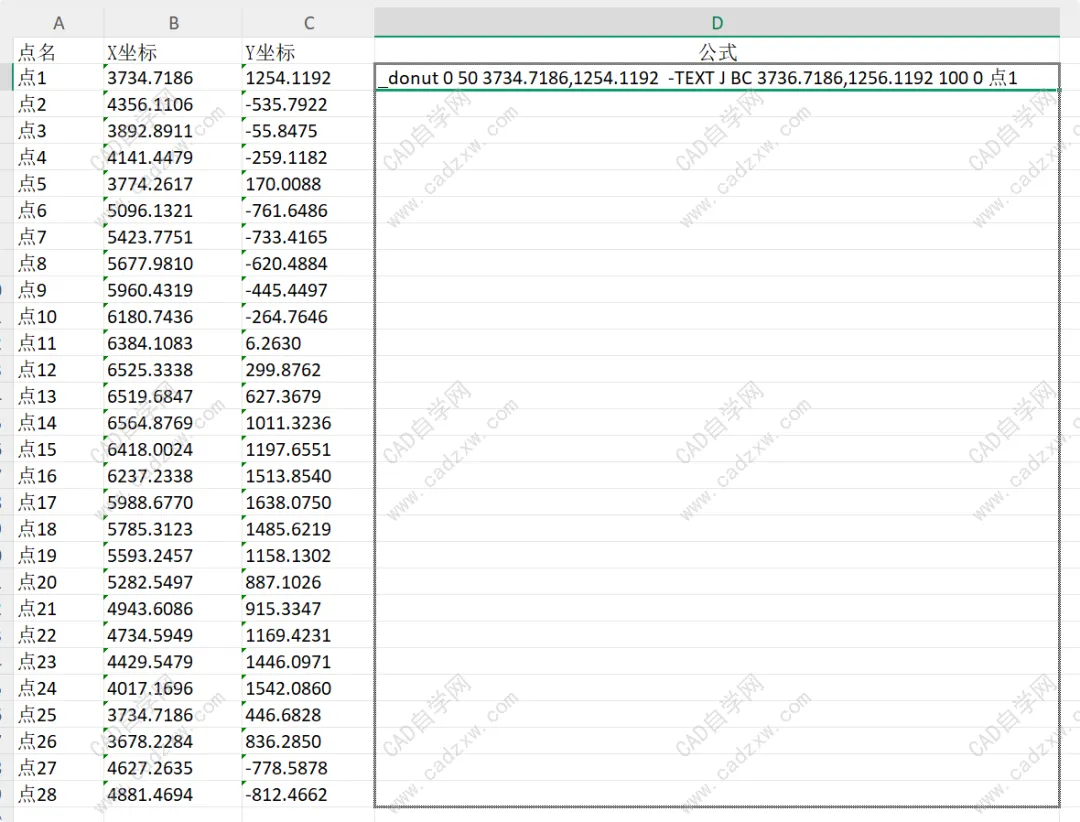

在D2单元格输入公式：="_donut 0 50 "&B2&","&C2&" "&" -TEXT J BC "&B2+2&","&C2+2&" 100 0 "&A2 ,生成点命令。

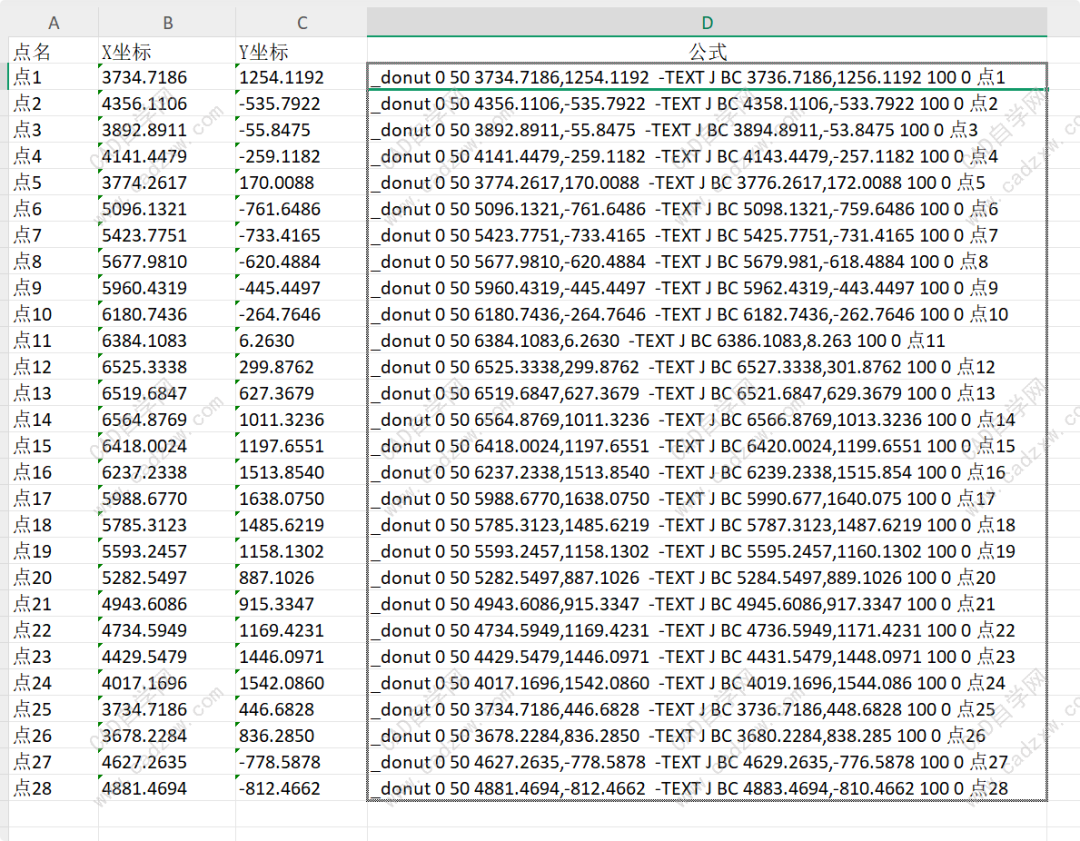

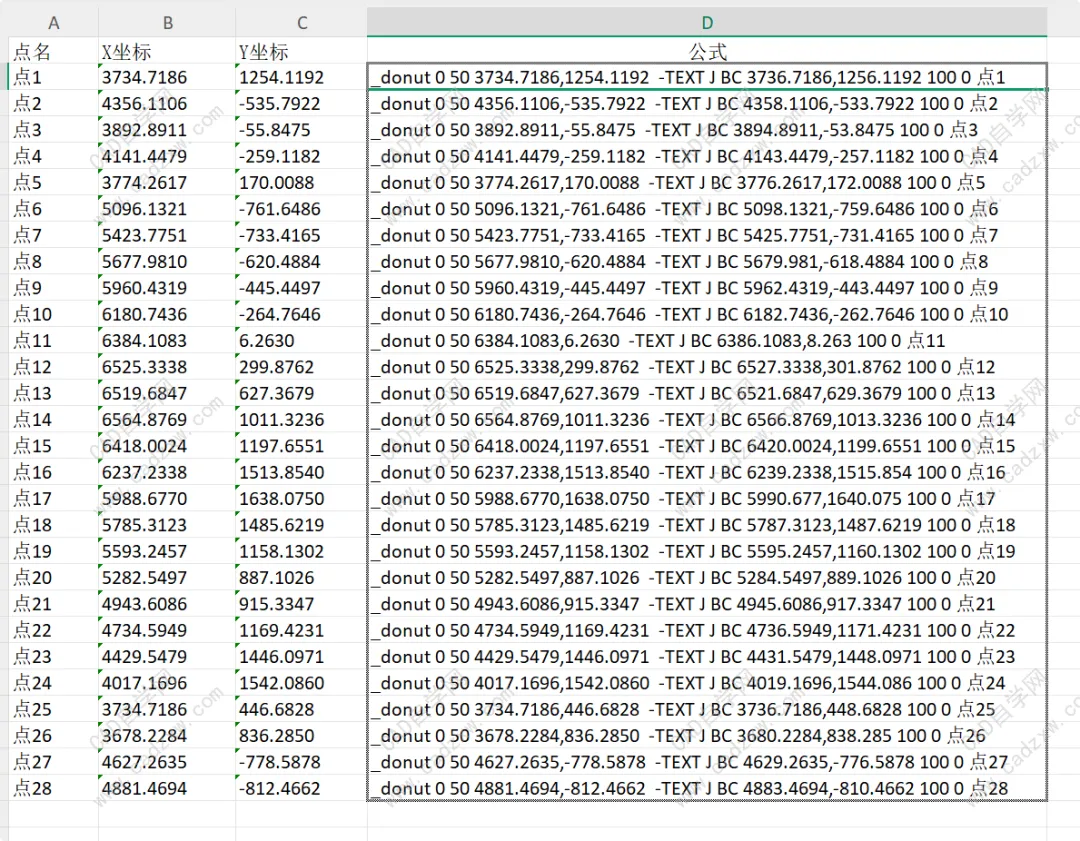

下拉D2单元格，把剩下的点命令生成。

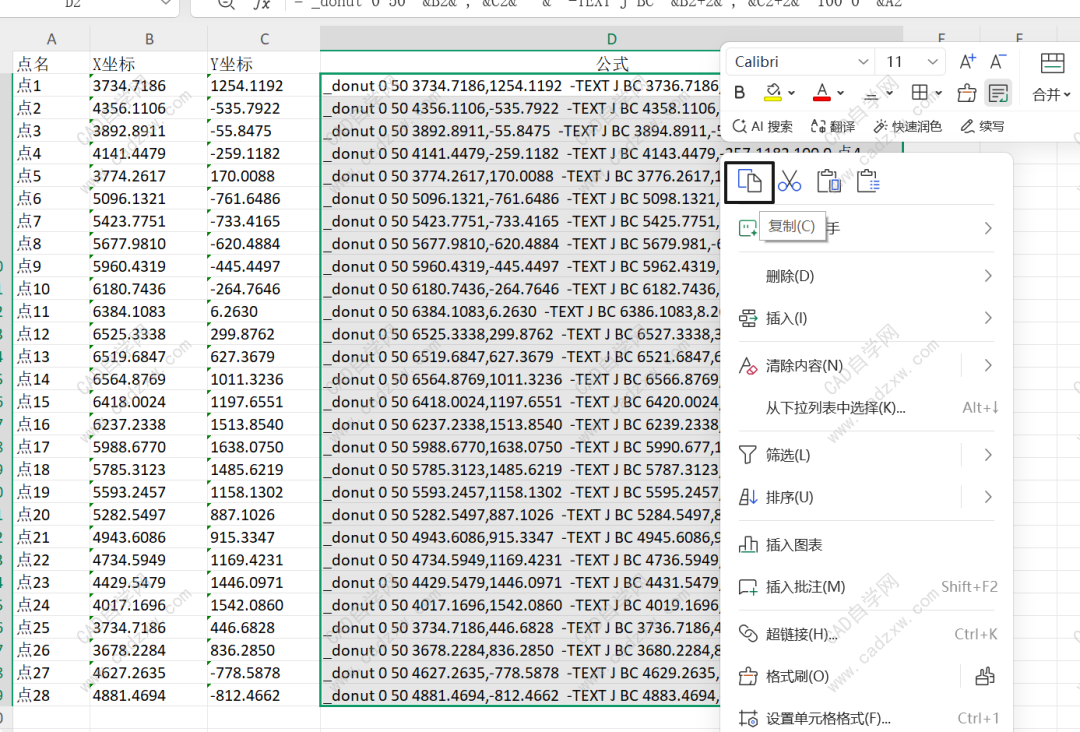

复制生成的公式。

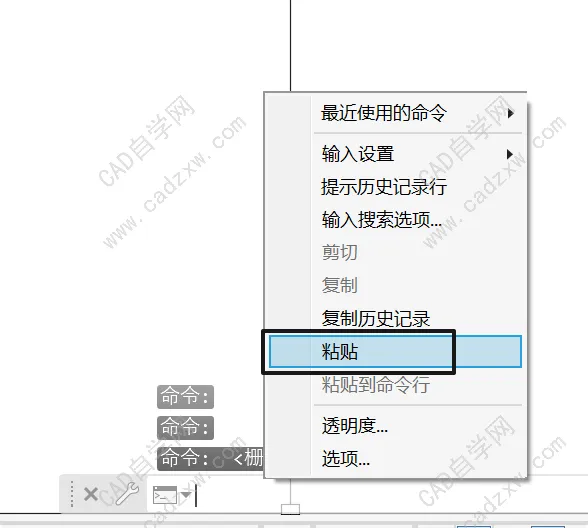

在命令行右键粘贴。

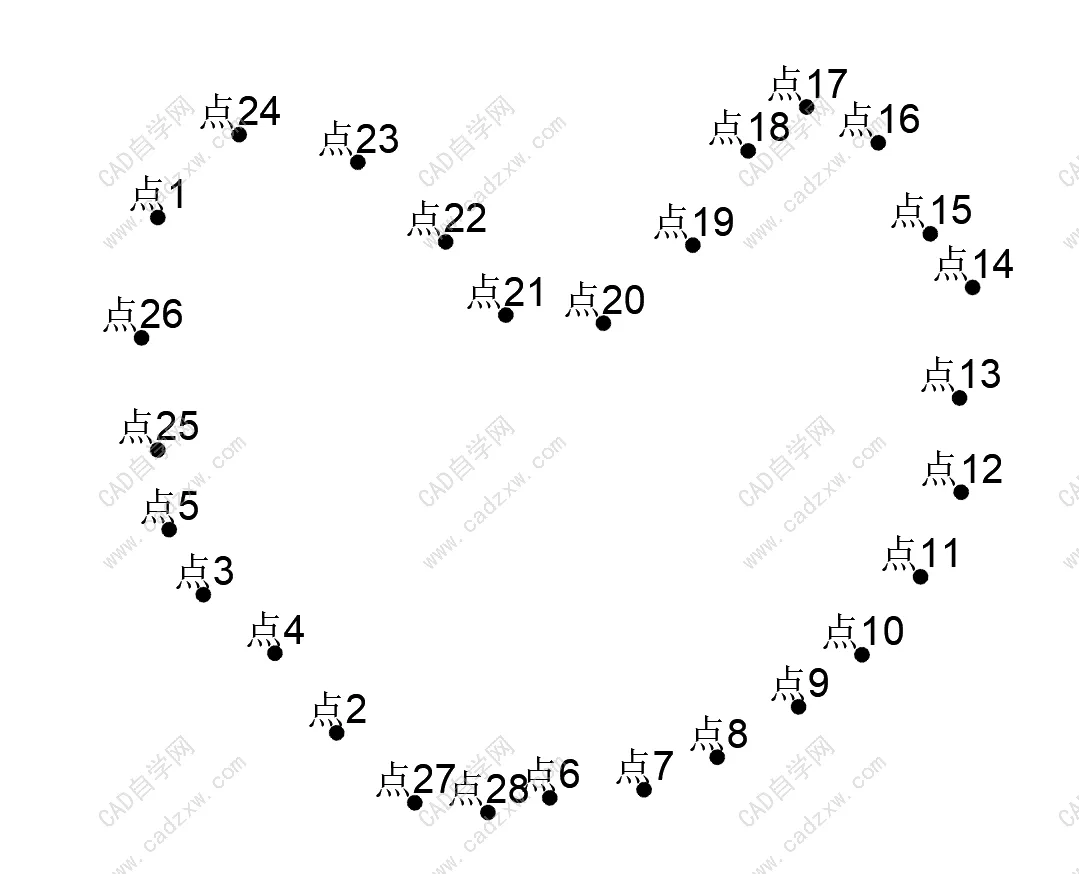

即可自动画好所有点并标记。
注：展点公式：="_donut 0 50 "&B2&","&C2&" "&" -TEXT J BC "&B2+2&","&C2+2&" 100 0 "&A2详细说明如下。
-
"_donut 0 50 "，调用圆环DONUT命令，内半径 = 0，外半径 = 50 -
&B2&","&C2，圆环坐标X,Y -
&" "代表空格，执行圆环命令后执行文字标注命令 -
&" -TEXT J BC "，用文字命令（TEXT），并指定对正方式，BC代表中下对正 -
&B2+2&","&C2+2，文字插入点坐标，+2代表在原点右上偏移(2,2) -
&" 100 0 "代表文字高度100，旋转角度0 -
&A2，要写入的文字内容，来自A2单元格
本文摘自 ，公众号CAD自学网感谢原作者分享，本文仅供参考学习，如有侵权请联系删除！
