CAD阵列对象平面图练习

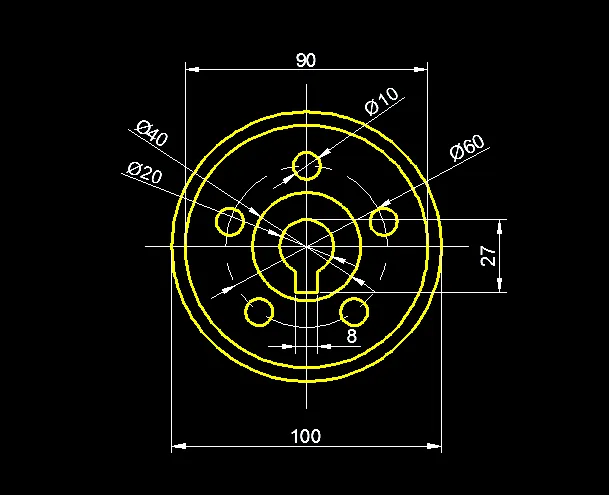

CAD二维练习题（12）尺寸图：

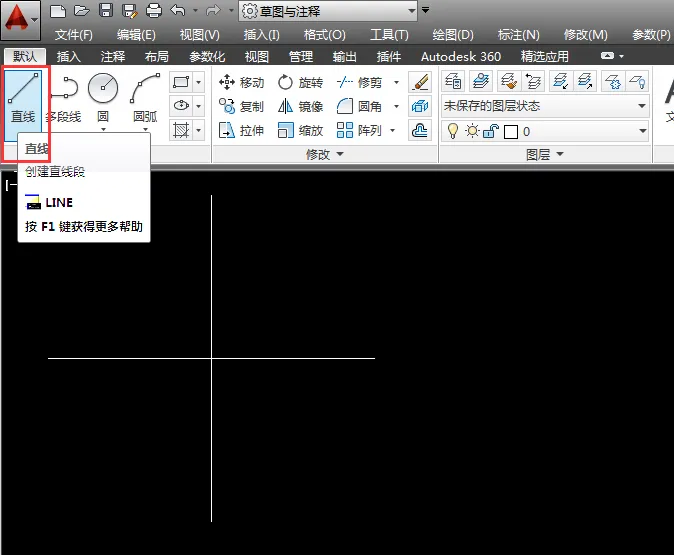

1、使用直线工具，绘制一个十字直线出来，效果如下：

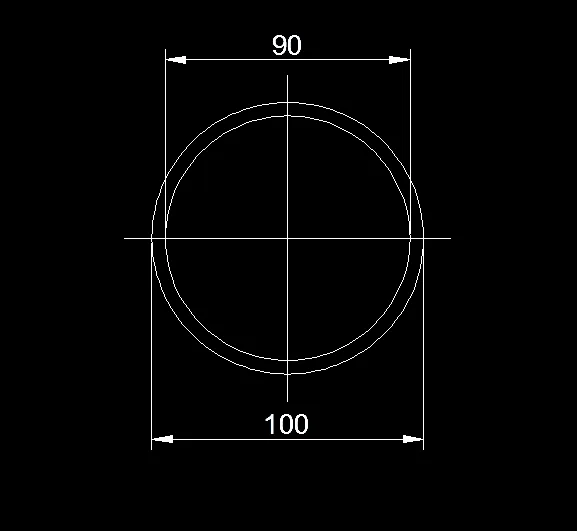

2、然后绘制一个直径100，与直径90mm的圆形出来。

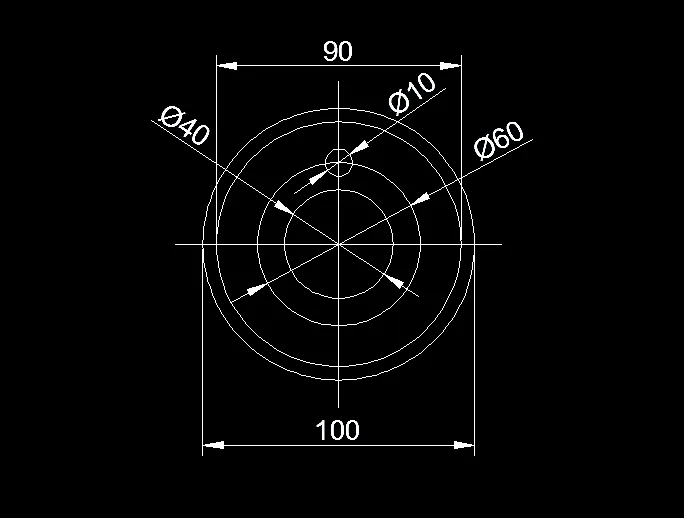

3、然后绘制直径为60，40、10的圆形出来，效果如下：

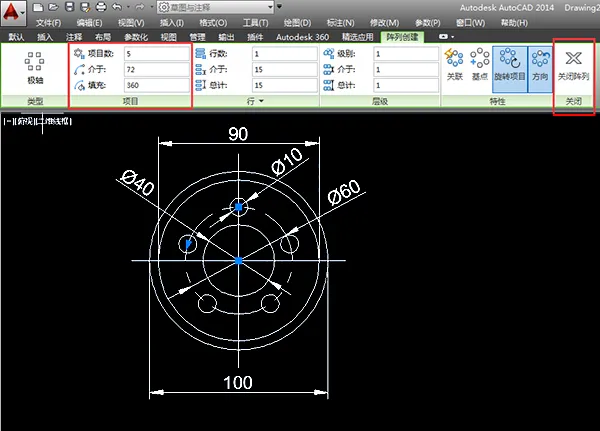

4、然后把小圆进行环形阵列，数目为6个，效果如下：

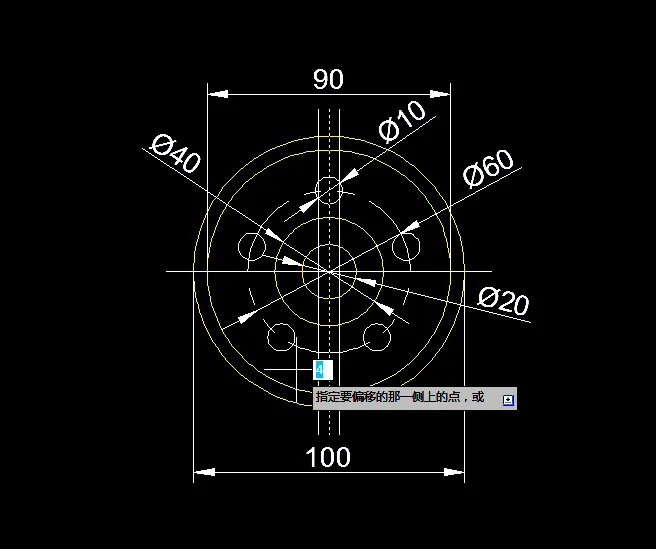

5、然后垂直线，进行左右偏移，效果如下：

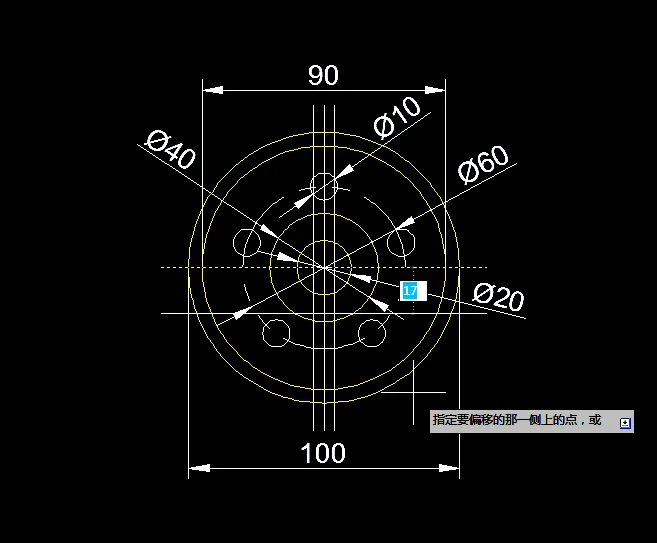

6、然后水平线向下偏移17mm，效果如下：

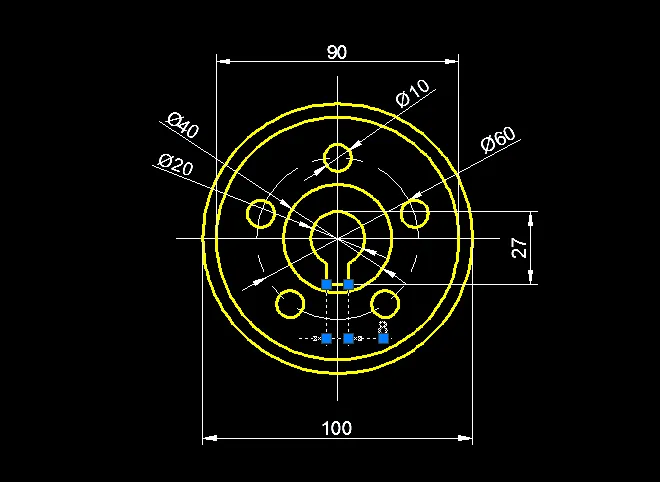

7、然后修剪不要的处理，就完成了。
