CAD二维练习题（05）绘制的方法

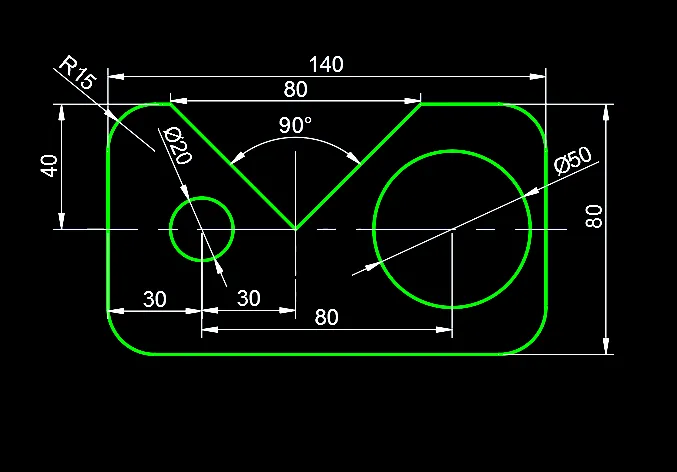

CAD二维练习题（05）尺寸图，关注我可以交流学习哦！也可交作业哦！

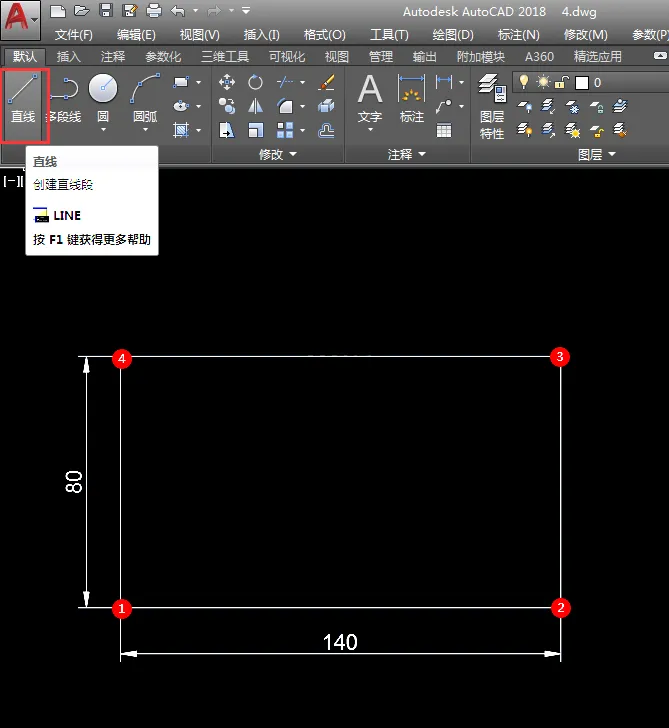

1、点击直线工具，绘制一个140x80mm的矩形出来，效果如下：

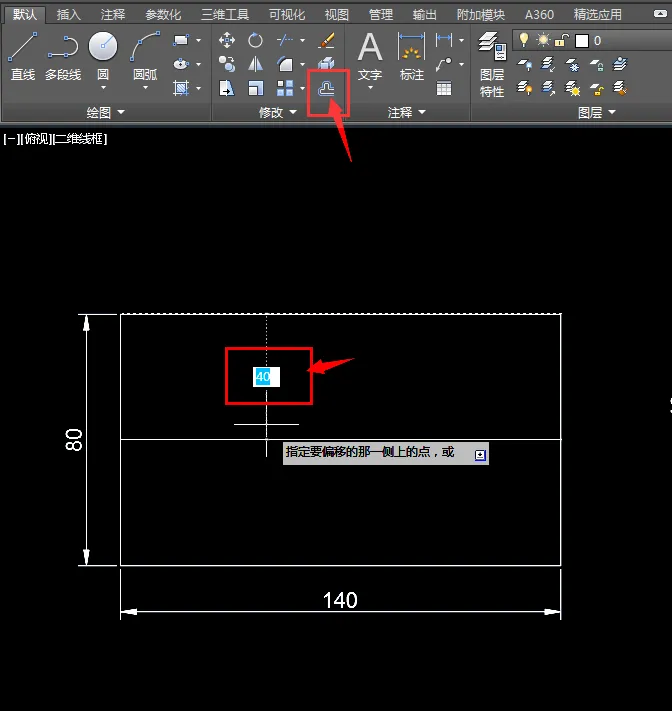

2、使用偏移工具，偏移140直线，向下40mm的距离。

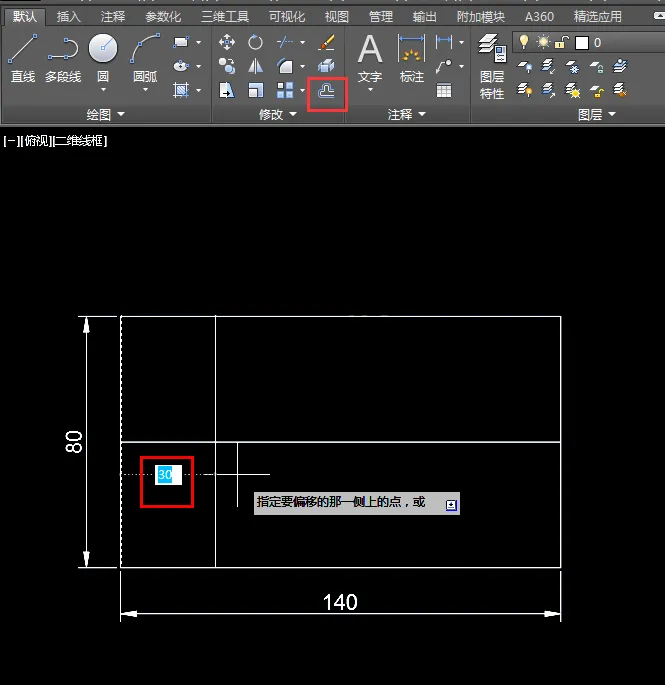

3、然后偏移80mm的直线，距离为30mm。效果如下：

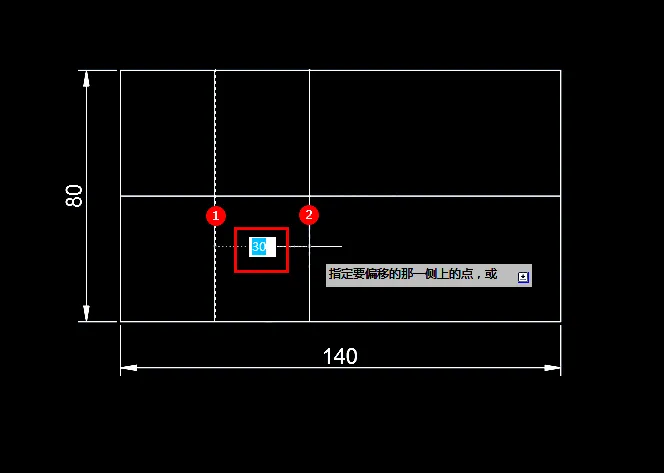

4、然后再同样的方法，偏移30mm。效果如下：

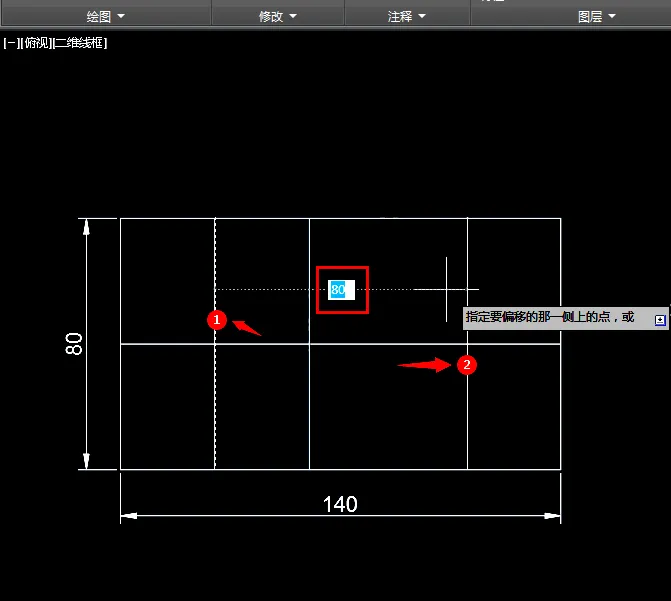

5、然后再从第一个30的直线，再后偏移80mm。

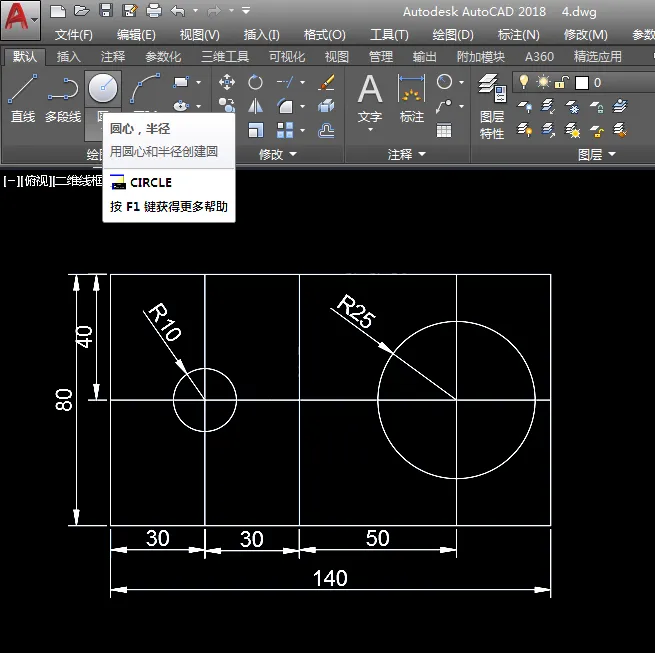

6、然后使用圆工具，绘制半径10与半径25的圆出来，效果如下：

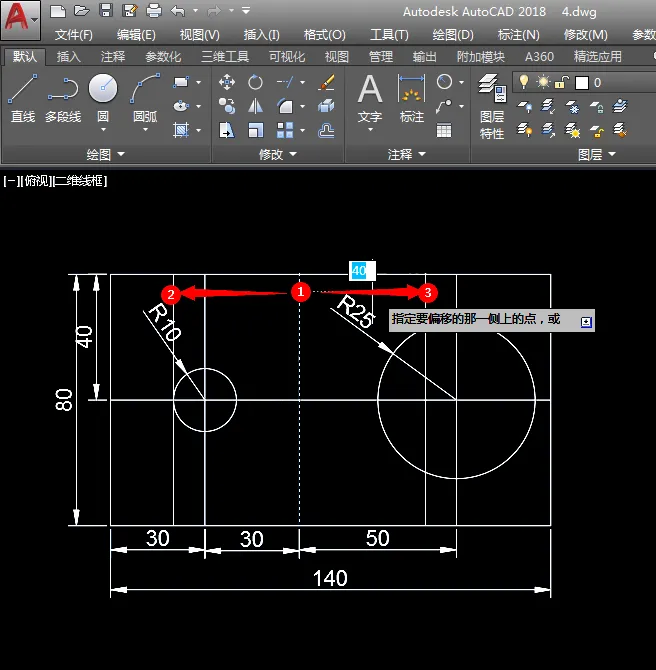

7、然后把第二条30的直线，向左右偏移40mm两条线出来。

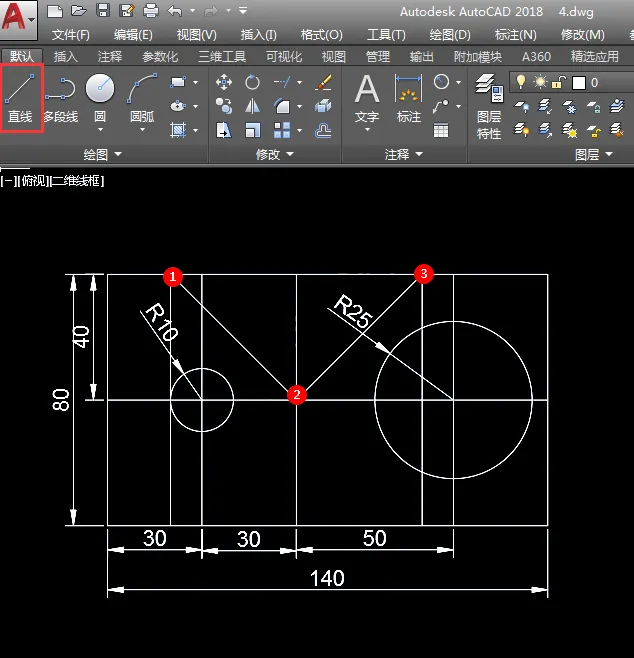

8、然后用直径把三个地方连接起来，效果如下：

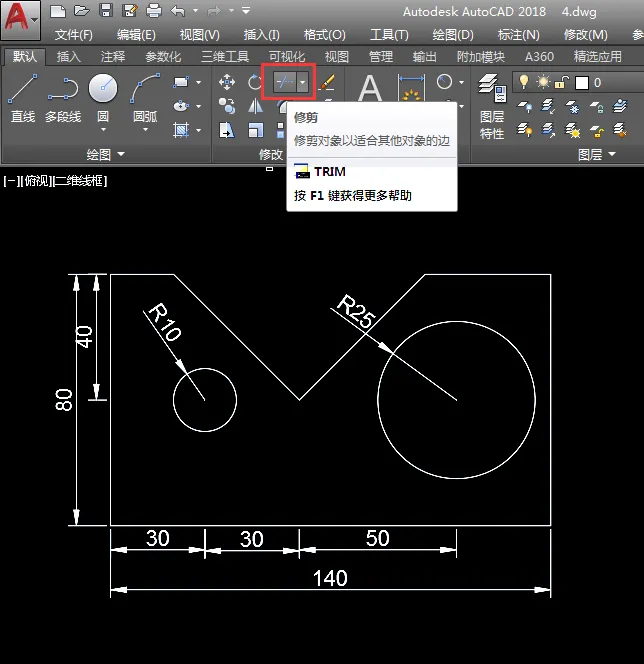

9、然后用修改工具，剪掉不要的部分，也删除参照线。

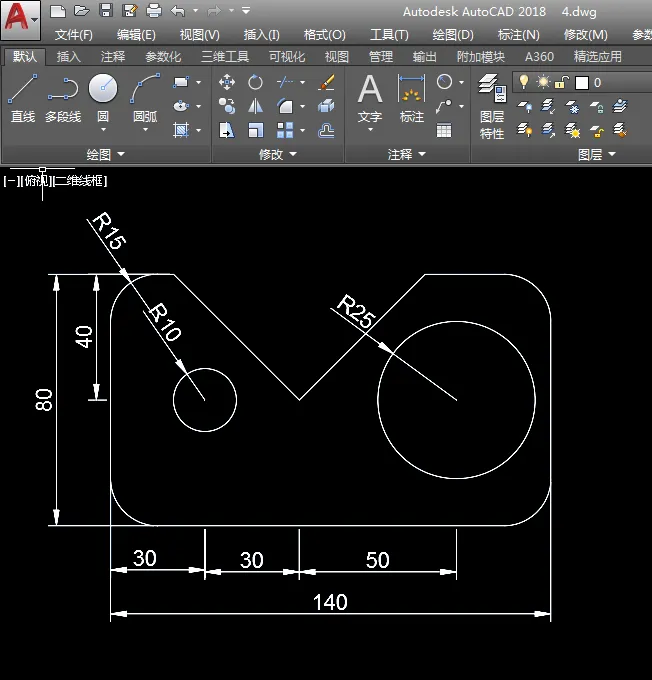

10、然后再给图形进行倒圆角处理，效果如下：
这样就完成了二维图形的绘制。
