CAD二维练习题（06）绘制的方法

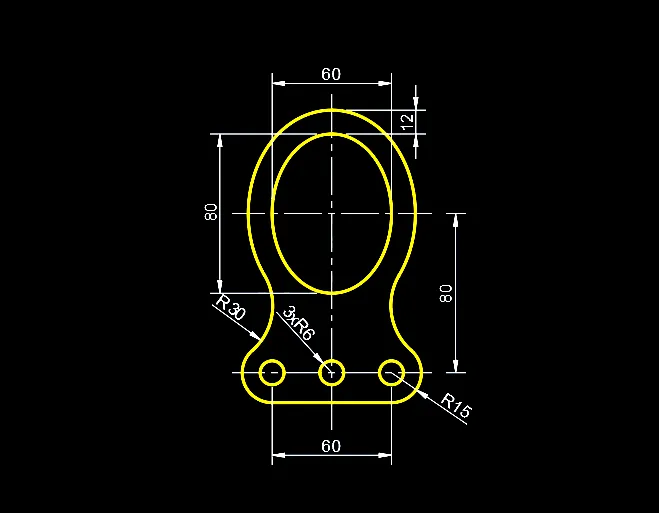

CAD二维练习题（06）尺寸图，效果如下：
1、使用直线工具，绘制二条直线作为中心辅助线。

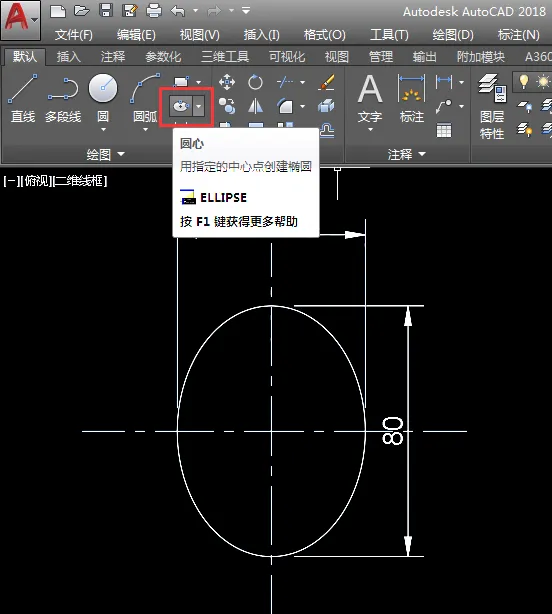

2、点击椭圆工具，捕捉交点，绘制一个80×60的椭圆出来，效果如下：

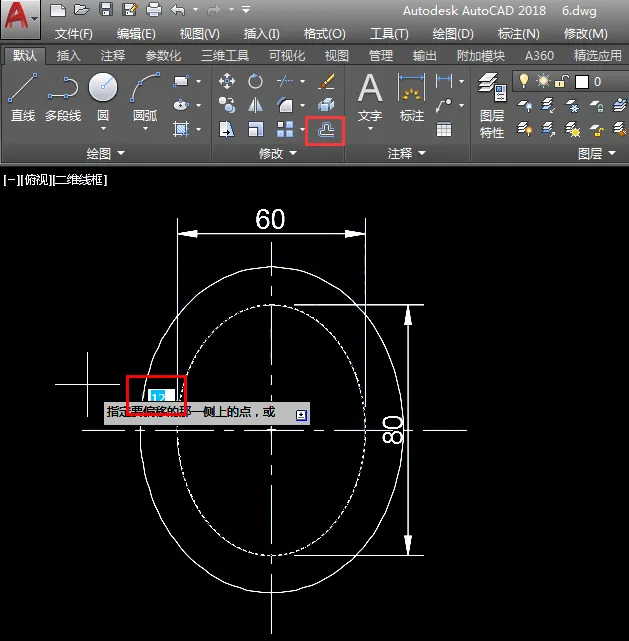

3、然后使用偏移工具，偏移椭圆12mm。

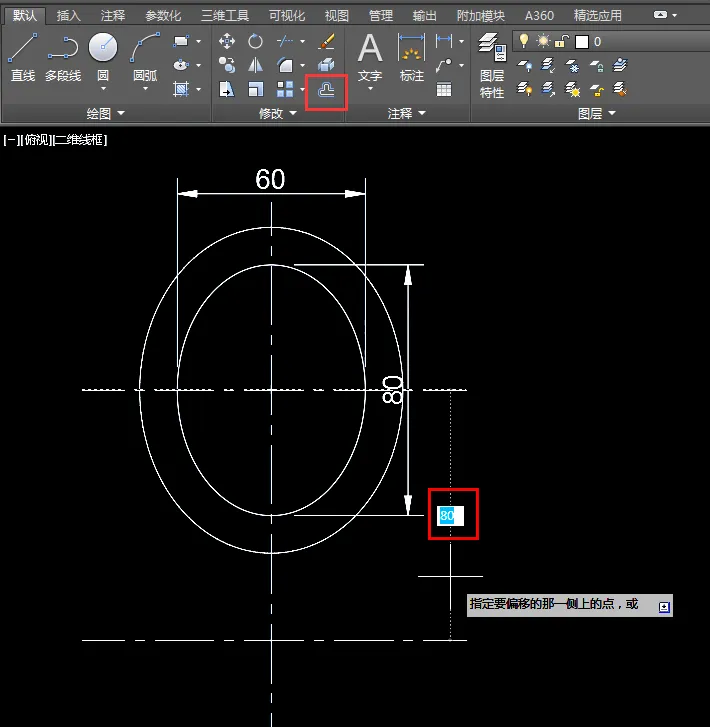

4、同样偏移80的直线，效果如下：

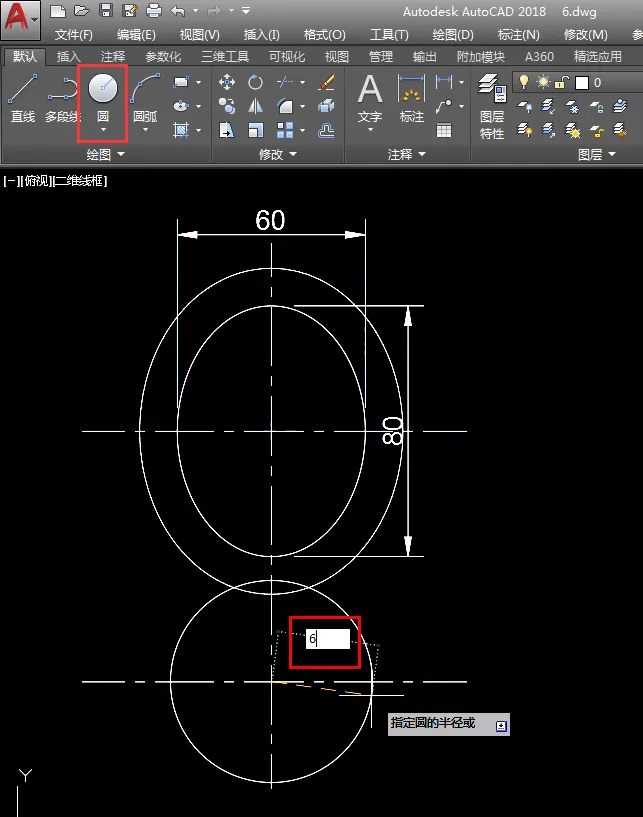

5、然后使用圆形工具，绘制直径6的圆，效果：

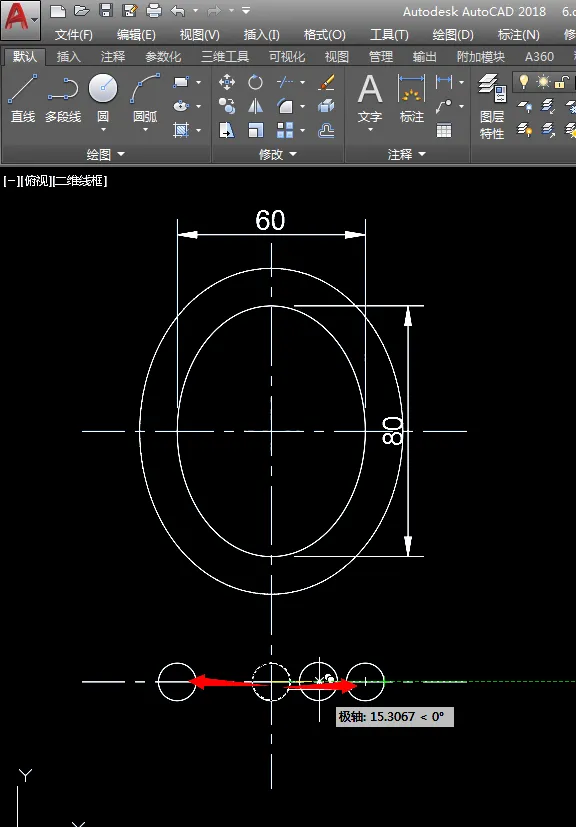

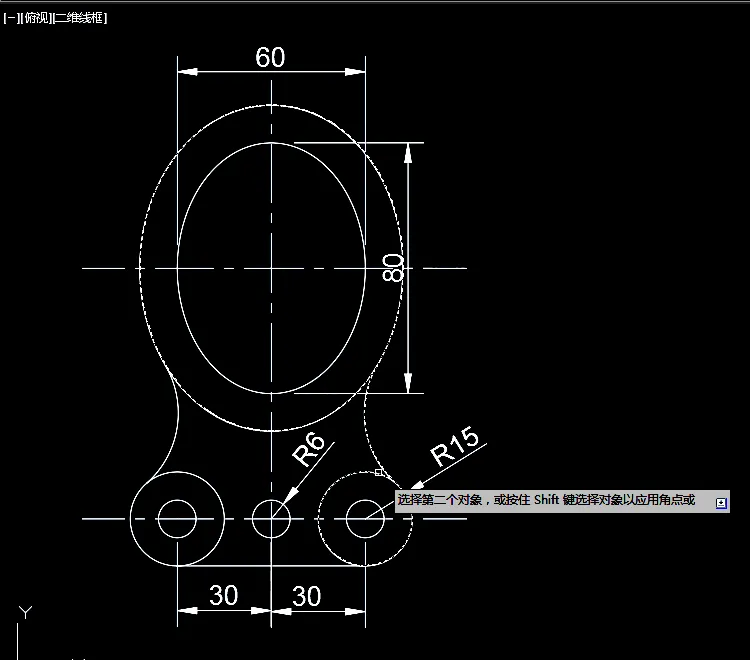

6、然后向左与右复制30距离的两个圆，效果如下：

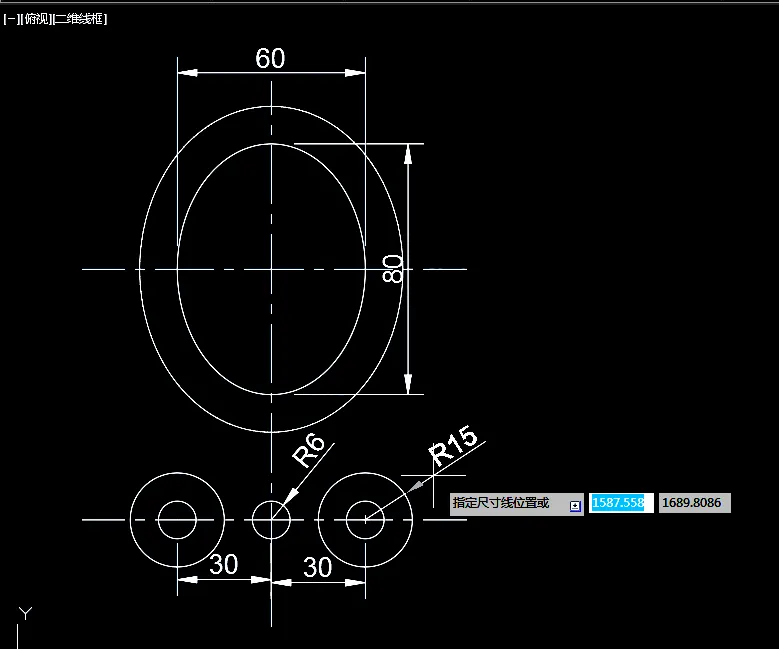

7、然后再绘制二个圆形出来，半径为15mm。
8、然后进行倒圆角R30的二个圆角出不，效果如下：

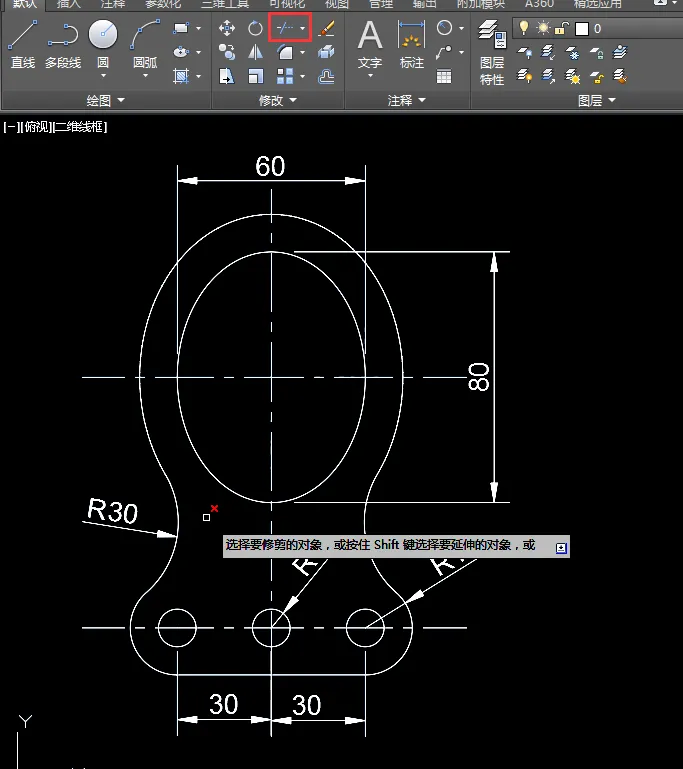

9、然后使用修剪掉工具，修剪不要的部分，效果如下：

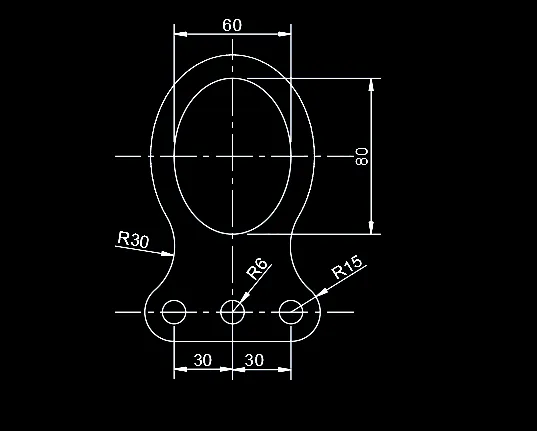

10、然后标好尺寸就完成了哦！
