CAD面域拉伸、差集创建三维建模

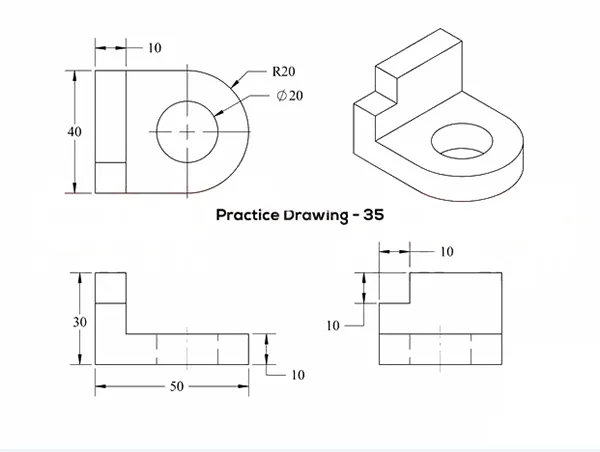

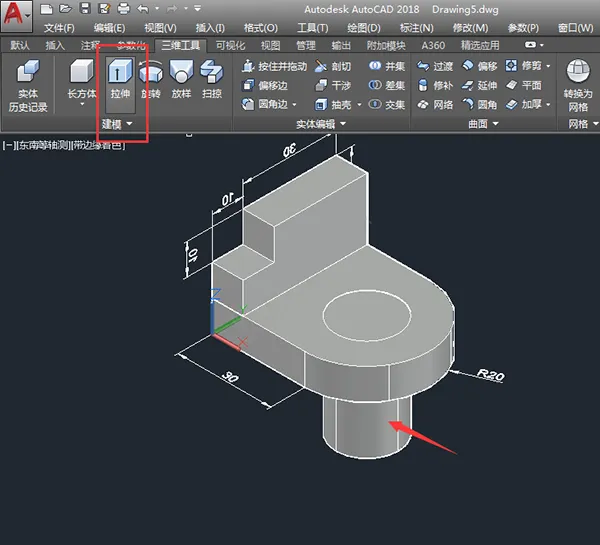

效果图：

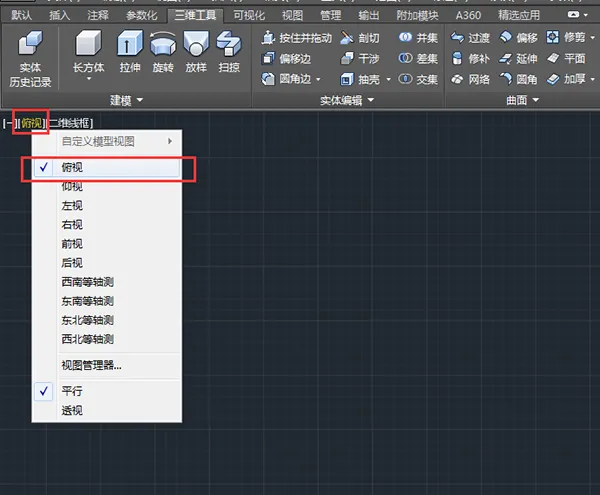

1、点击俯视图模式。效果如下：

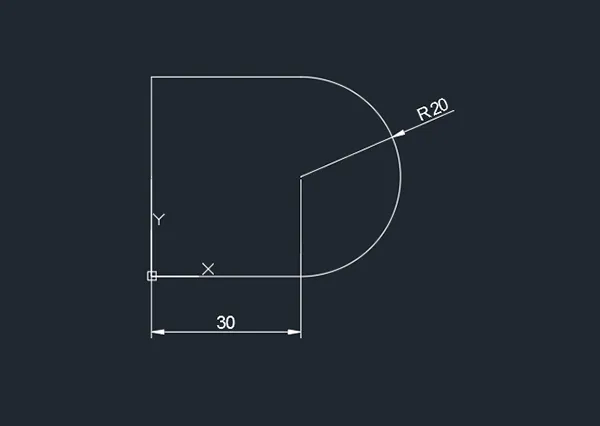

2、绘制下面的二维平面图出来。

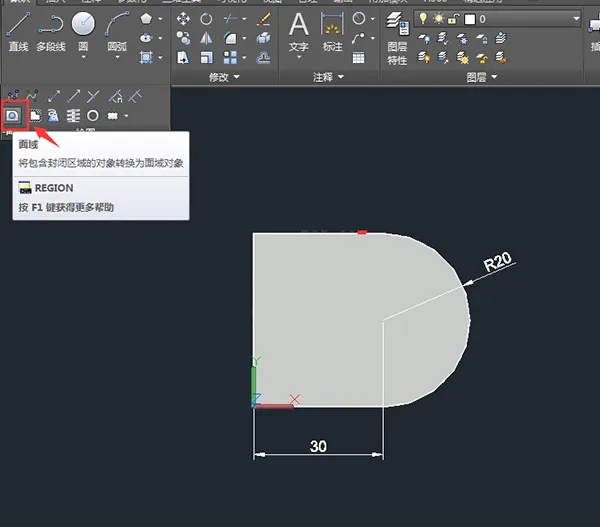

3、给图形进行面域。

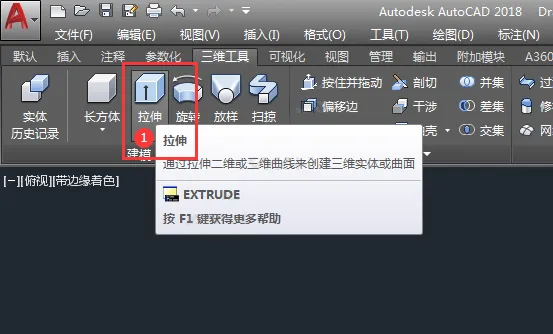

4、使用实体拉伸工具。

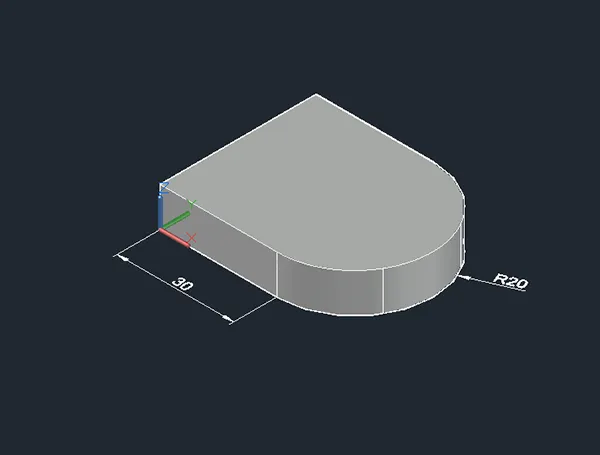

5、拉伸厚度为10mm，效果如下：

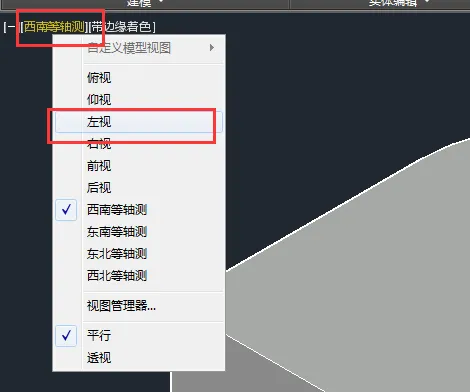

6、点击左视模式。

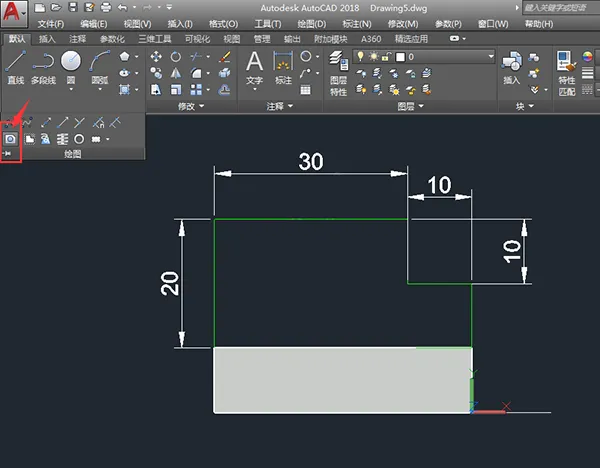

7、绘制下面的草图出来。
8、还是一样要进行面域。

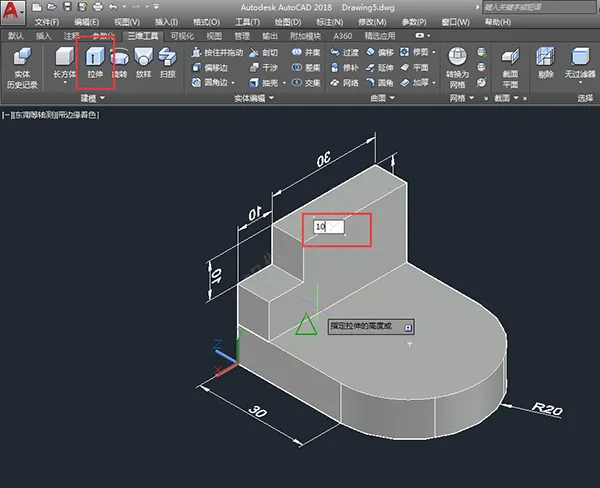

9、拉伸厚度为10mm，效果如下：

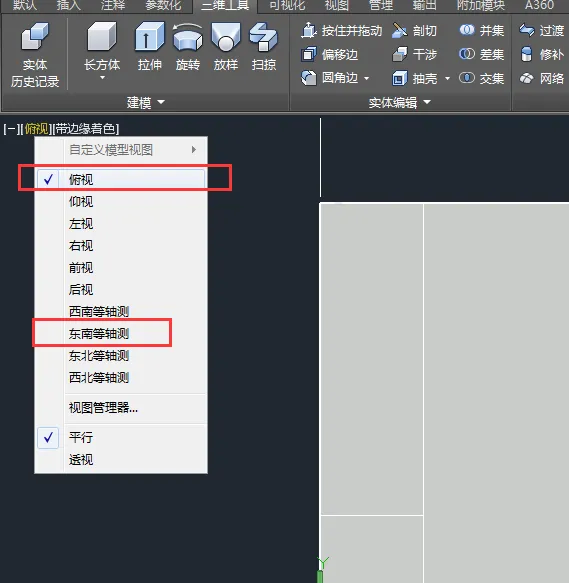

10、点击俯视图，东南等轴测。

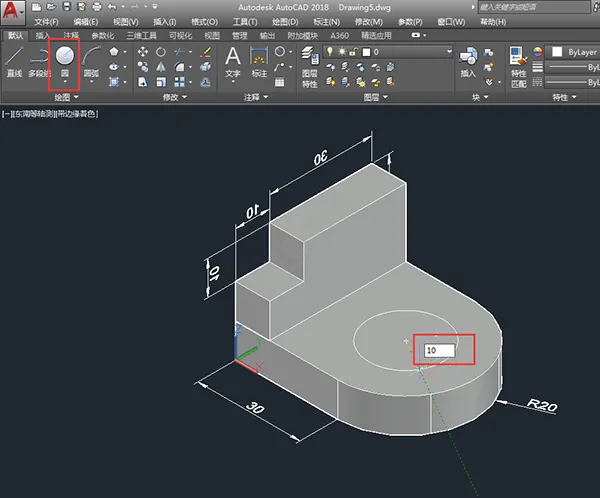

11、捕捉圆心，绘制一个直径为20mm的圆。
12、一样的拉伸实体出来。

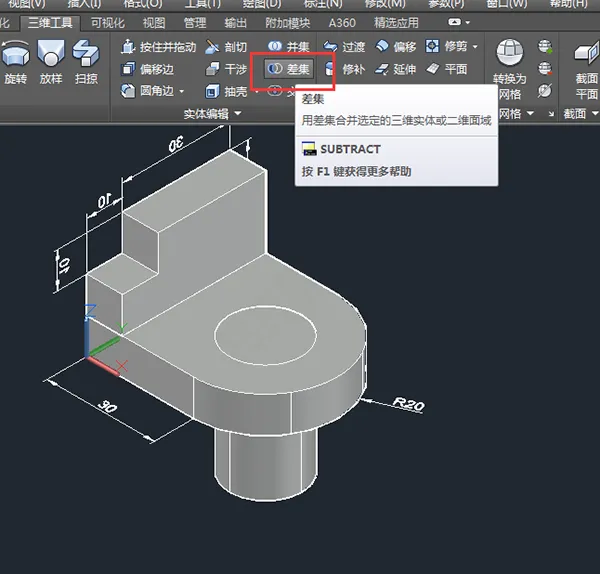

13、然后再使用差集工具，
14、进行差集，先选大实体，空格，再选圆柱。空格。

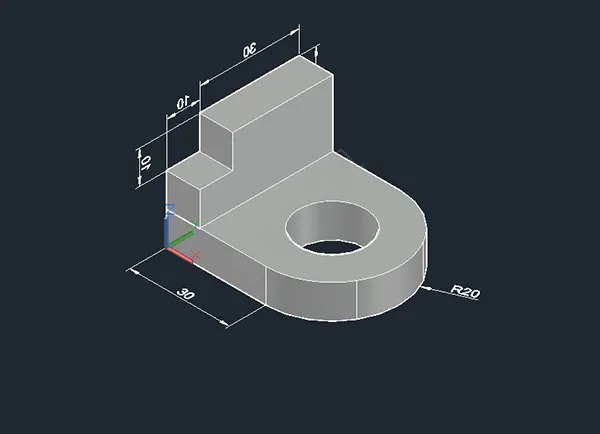

CAD面域拉伸、差集创建三维建模
