CAD倒角差集实体练习

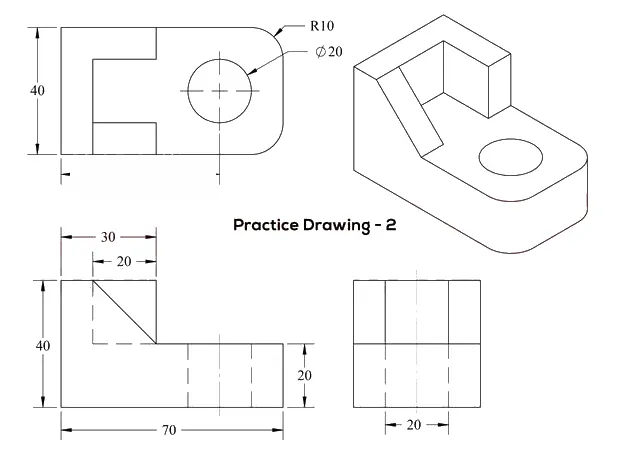

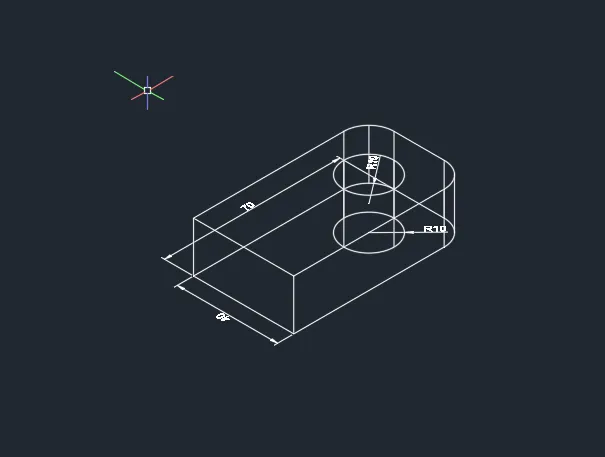

1、看看图片效果如下：

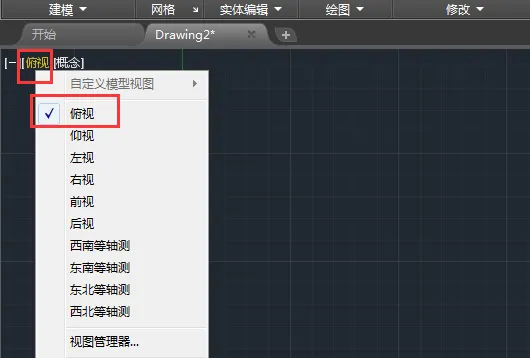

2、点击俯视图，效果如下：

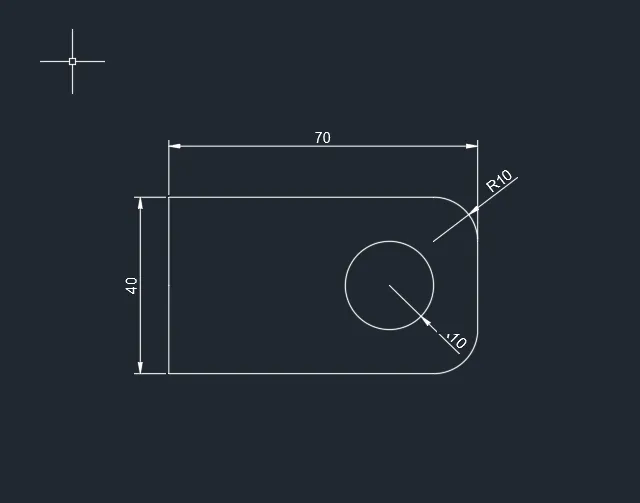

3、然后绘制下面的尺寸图出来，效果如下：

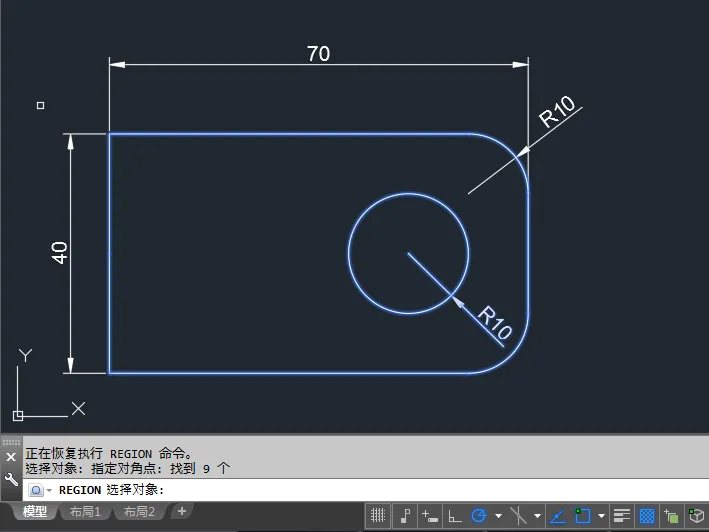

4、然后选中所有对象，进行面域，效果如下：

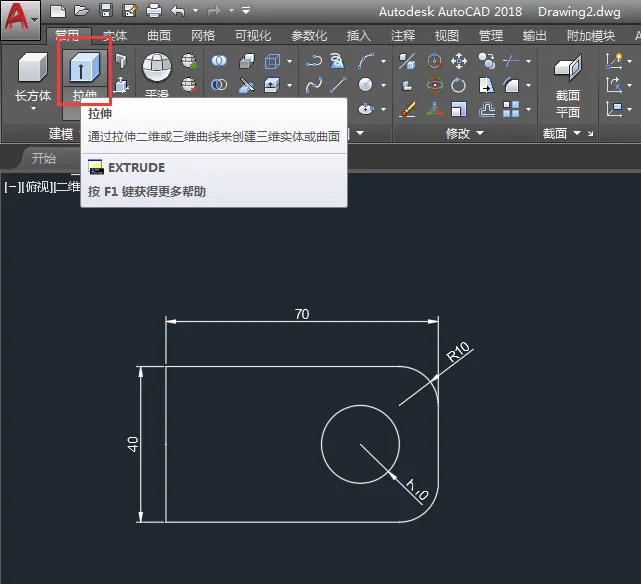

5、然后再选中所有对象进行拉伸对象，效果如下：
6、拉伸厚度20mm，效果如下：

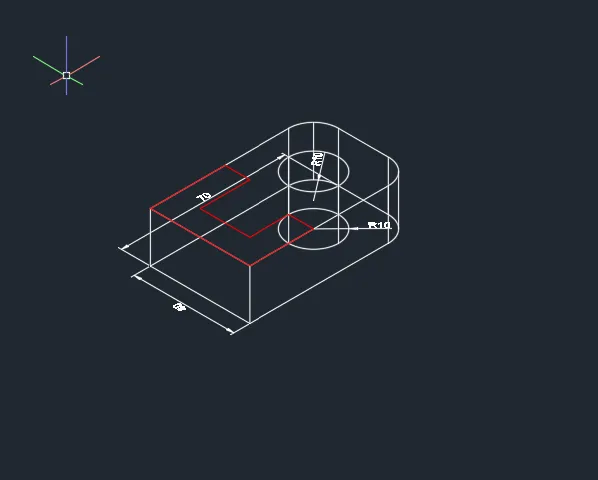

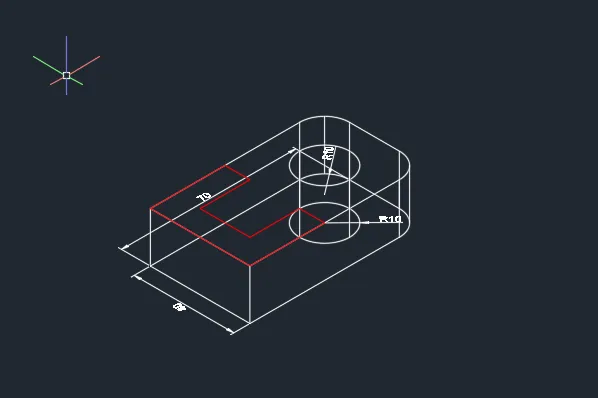

7、然后再绘制下面红色外面出来，效果如下：
8、然后再用REG进行面域，效果如下：
9、还是一样拉伸高度20mm，效果如下：

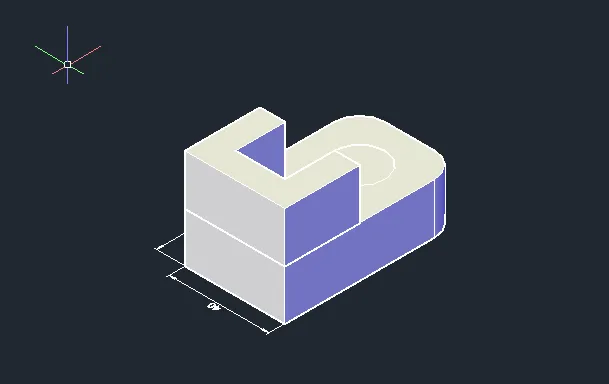

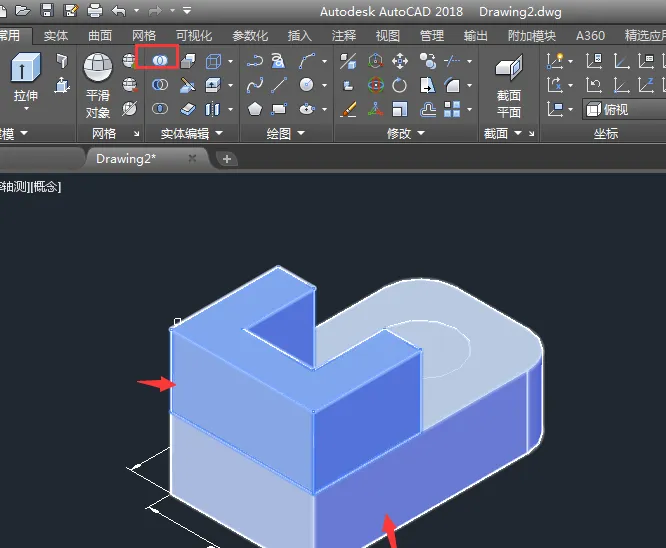

10、然后再使用并集进行合并，效果如下：

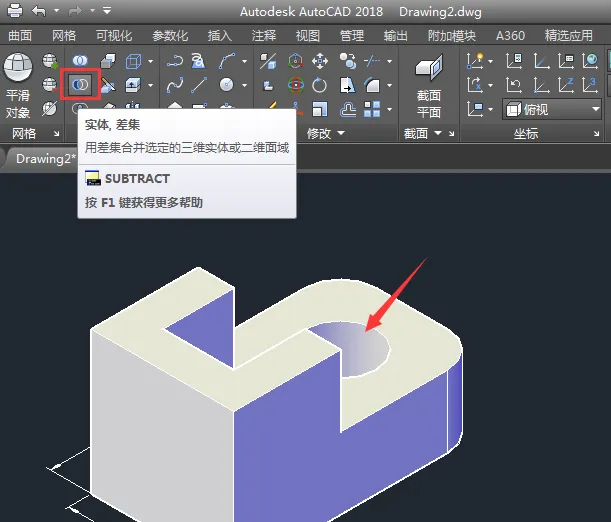

11、再使用差集工具，把图形进行差集处理，效果如下：

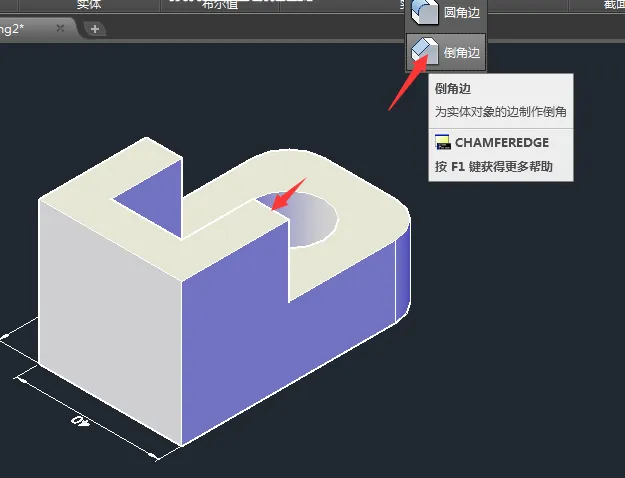

12、最后再使用倒角边进行倒角，效果如下：

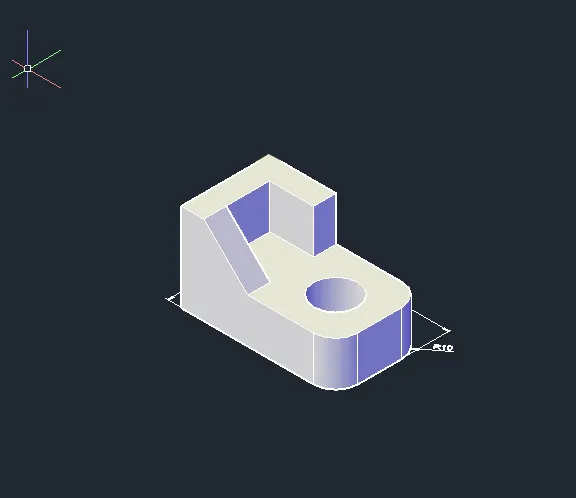

13、效果如下：
THE END
