CAD拉伸差集绘制实体

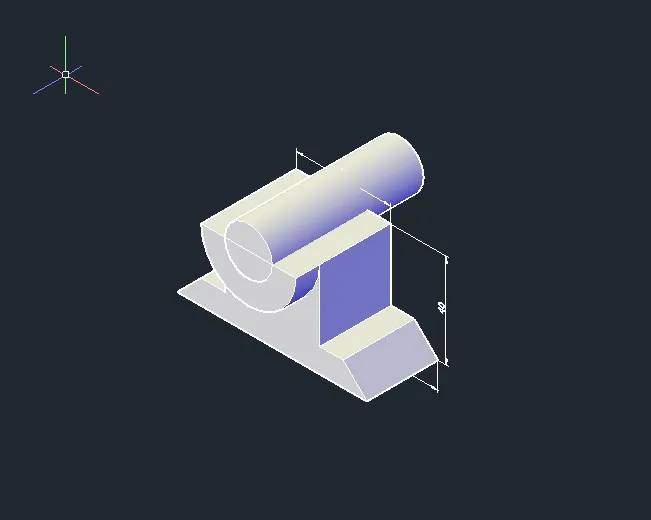

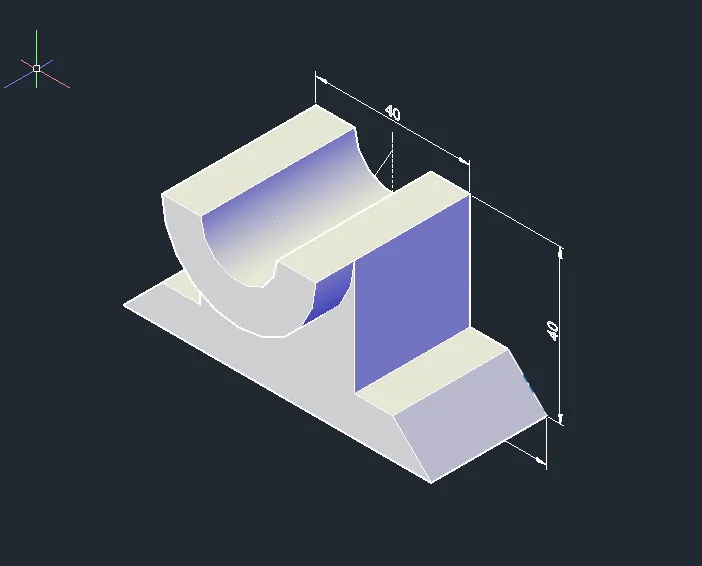

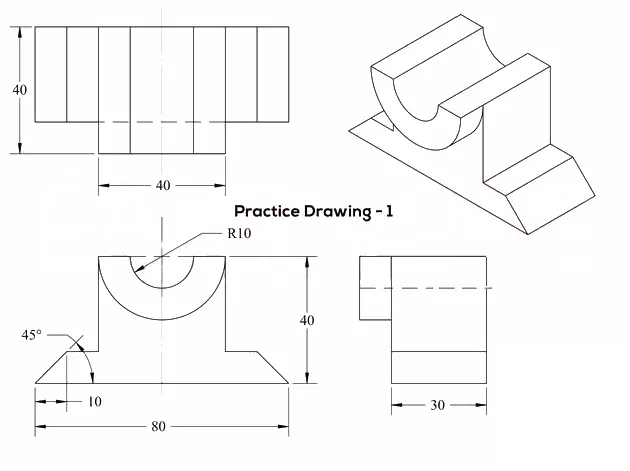

1、实例效果如下：

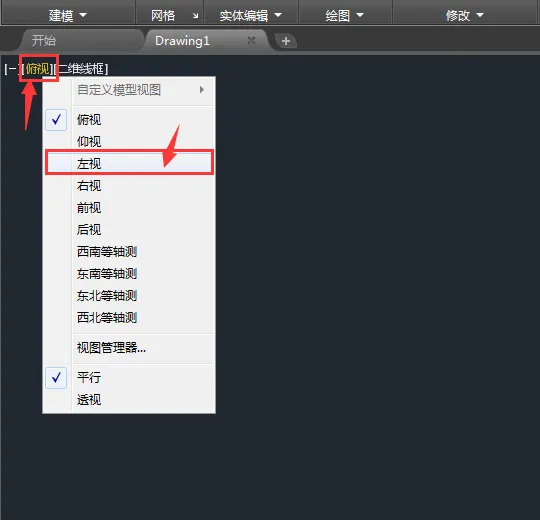

2、点击视图里面的左视，效果如下：

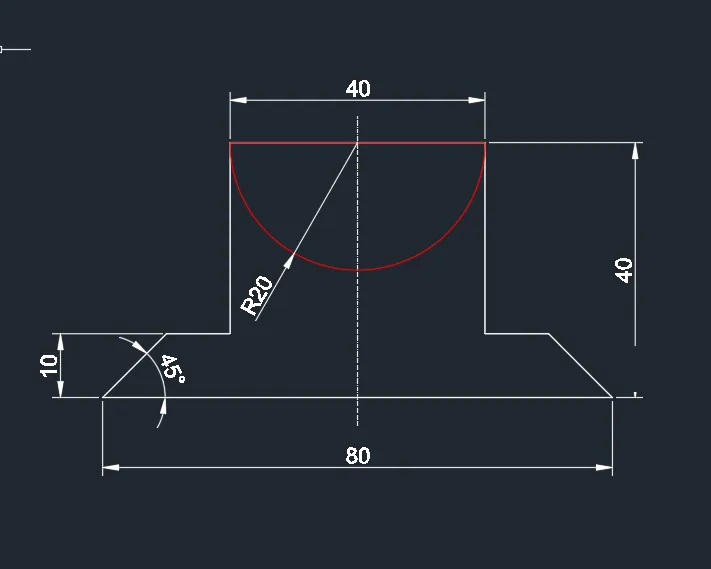

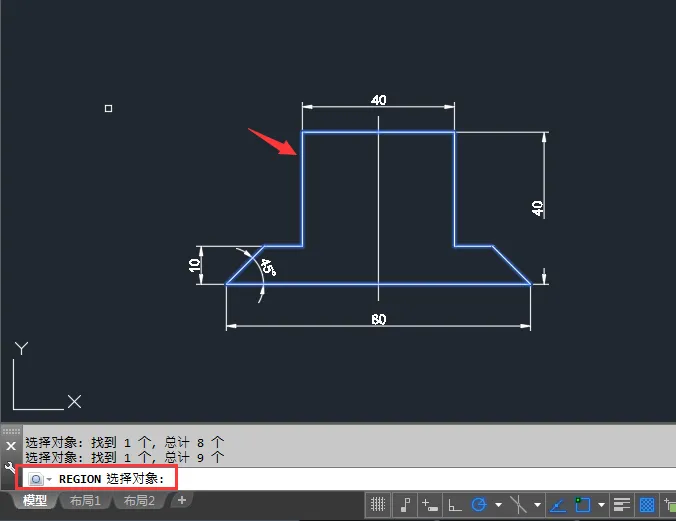

3、然后绘制下面的截图出来，效果如下：

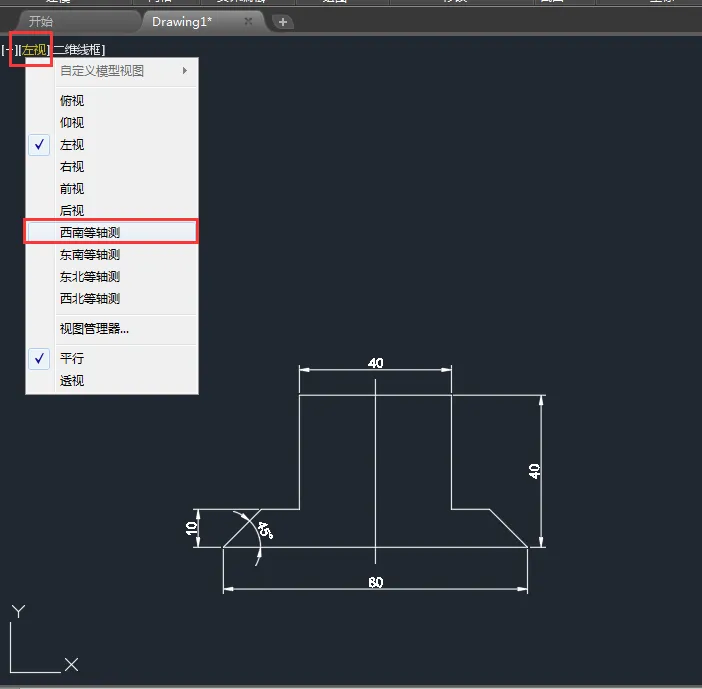

4、绘制出来，点击西南等轴测，效果如下：

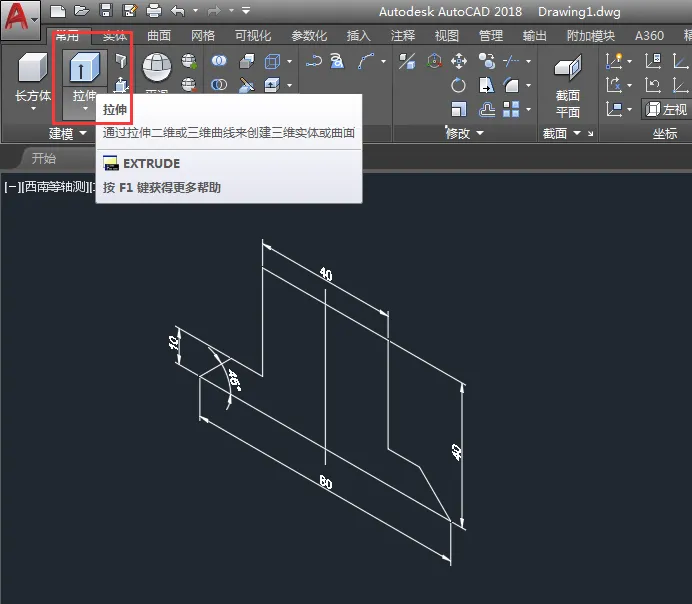

5、然后点击拉伸工具，选择面后空格。
6、然后设置拉伸高度为20mm，效果如下：

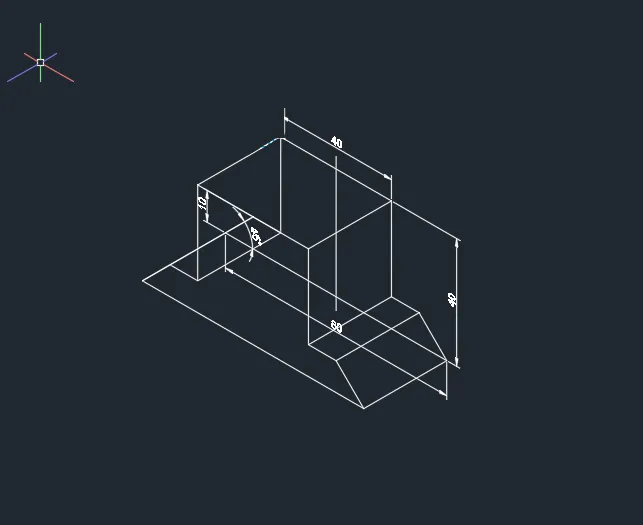

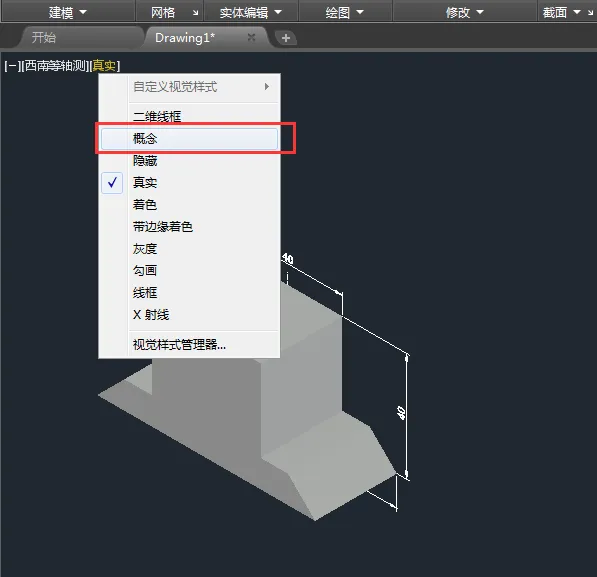

7、然后点击直实里面的概念设置出来，效果如下：
8、同样的方法，点击左视里面绘制一个圆形，绘制下面半圆出来，效果如下：
9、然后再拉伸对象，设置10高度厚度，效果如下：

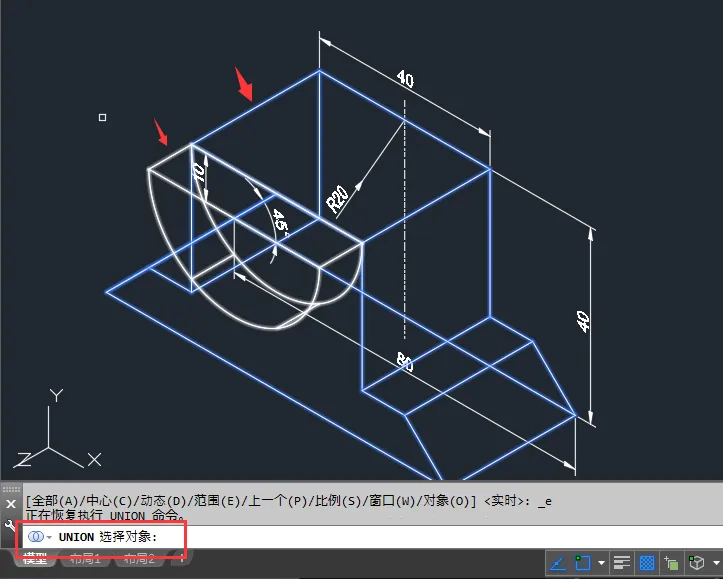

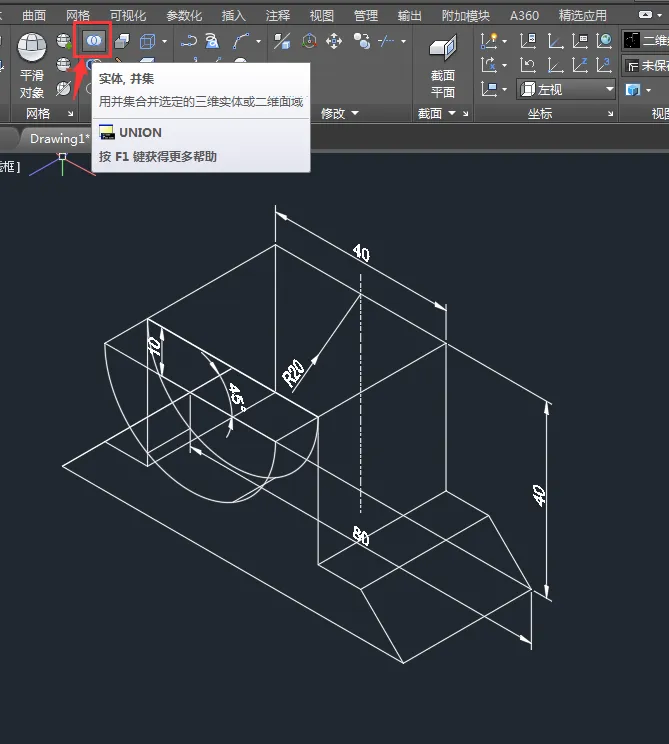

10、然后点击实体并集，选中两个对象，就可以进行合并，效果如下：
11、合并好后，效果如下：
12、同样的方法，再绘制一个大柱圆出来，效果如下：

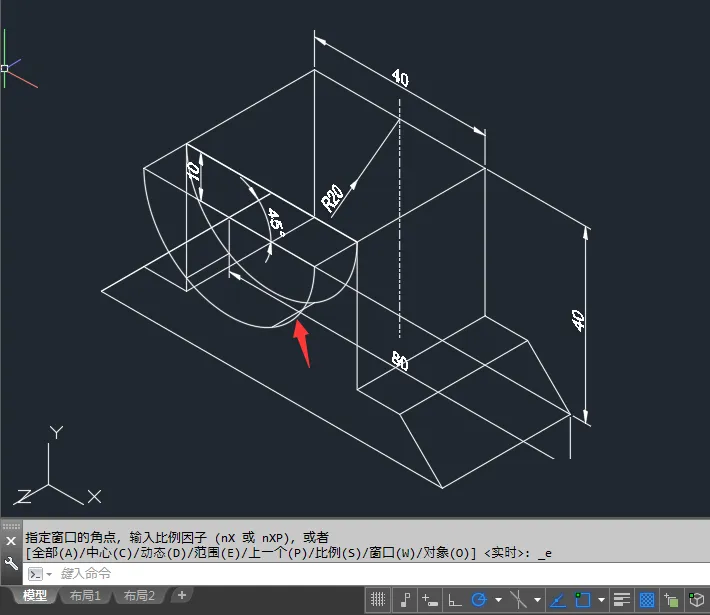

13、然后再使用差集工具，把上面一部分删除掉，效果如下：

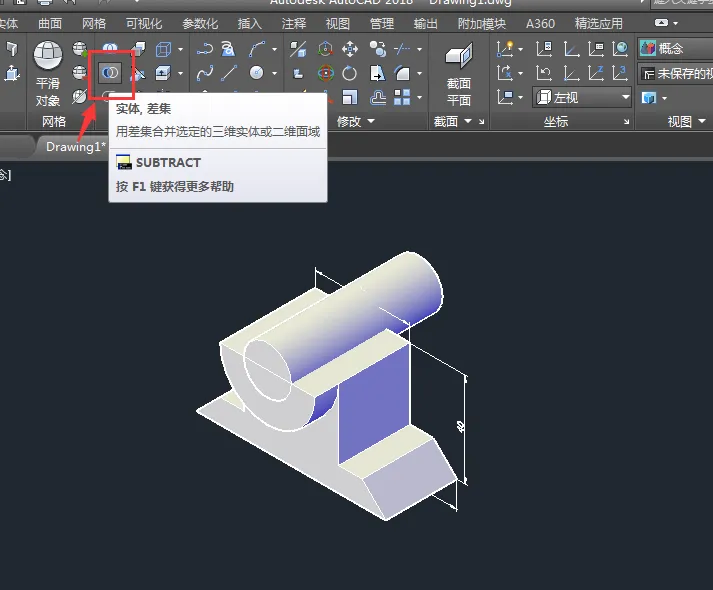

14、然后效果如下：
