cad斜线怎么标注尺寸

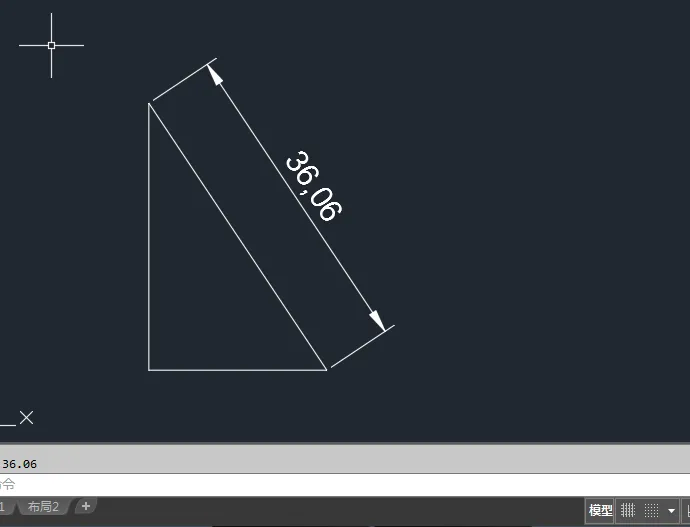

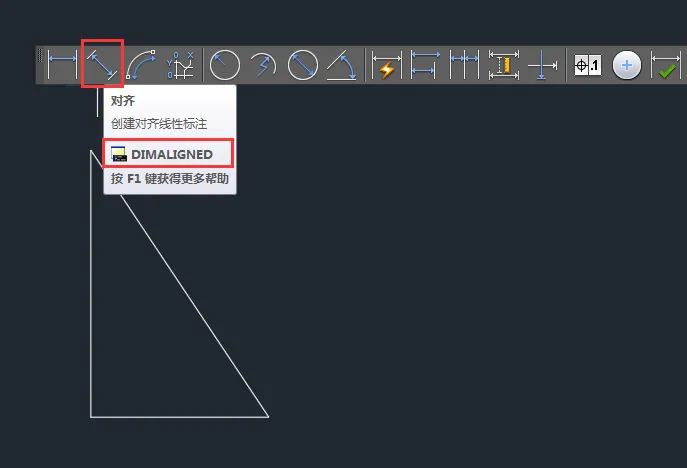

1、CAD的斜线标尺寸，都是用对齐标注，它可以创建对齐线性标注。效果如下：

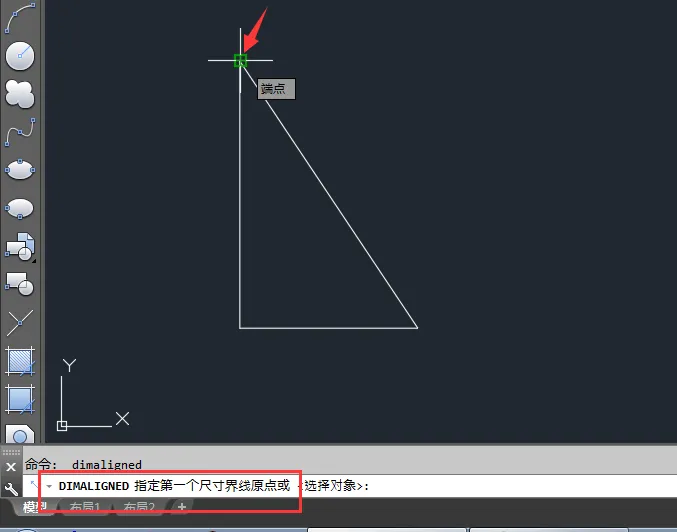

2、DIMALIGNED指定第一个尺寸界线原点。就是捕捉斜线的第一个端点。效果如下：

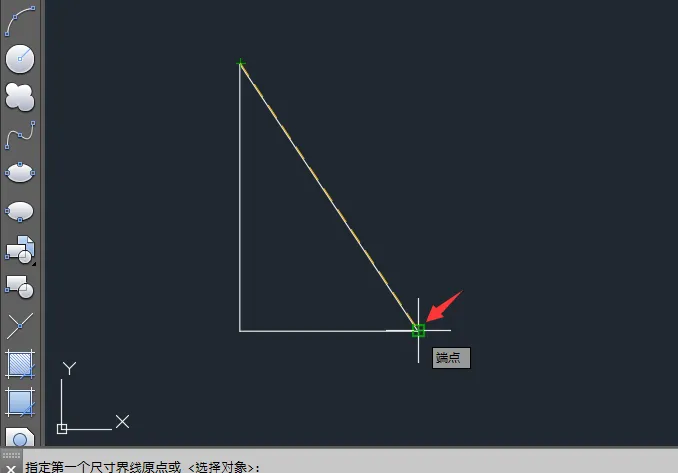

3、DIMALIGNED 指定第二条尺寸界线原点。也就是斜线的另一边的端点。效果如下：

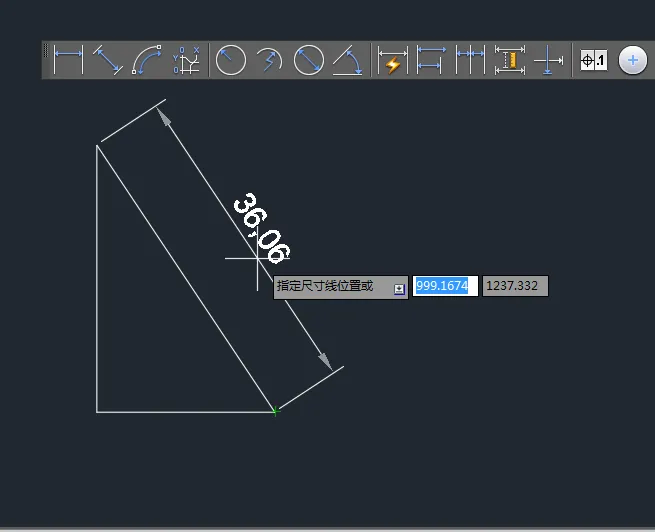

4、这样斜线的尺寸就标出来，然后再给指定尺寸线位置定个位。你点那里，标准数据就会在那里。
5、这就是cad斜线怎么标注尺寸的方法与步骤。
