cad2018怎么设置顺时针角度

cad2018怎么设置顺时针角度

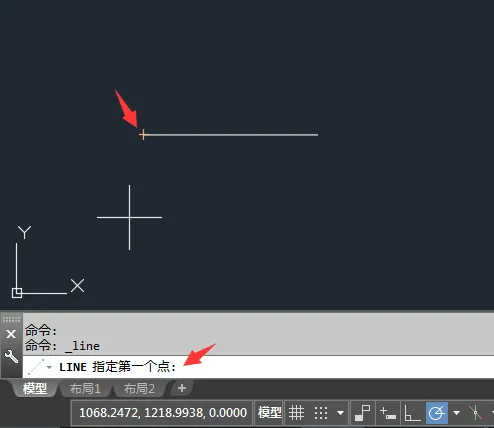

第1步、打开AUTOCAD2018软件，新建空白文档，使用直线工具，绘制一条直线出来，然后再使用LINE命令绘制一个有角度的直线。

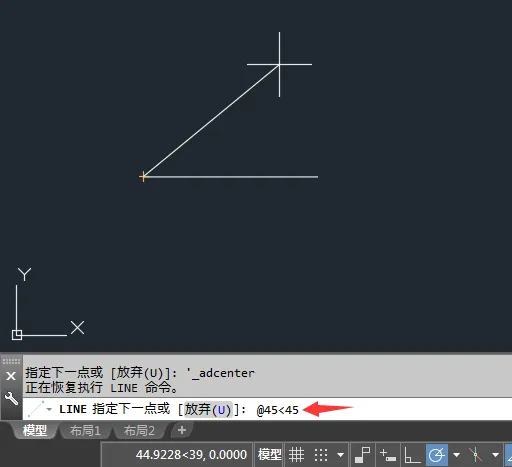

第2步、捕捉端点后，指定下一点时，就是输入@45<45。

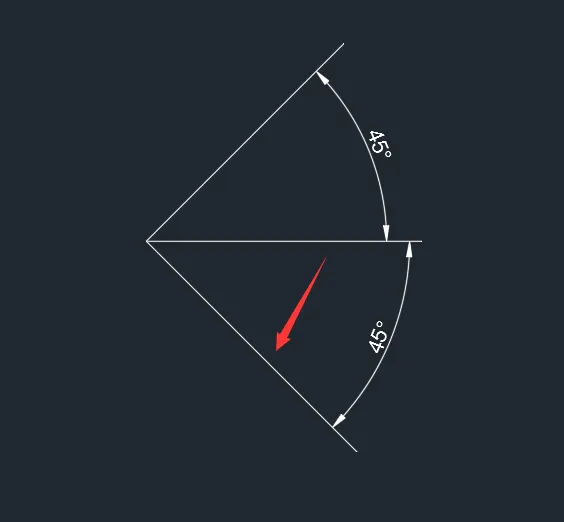

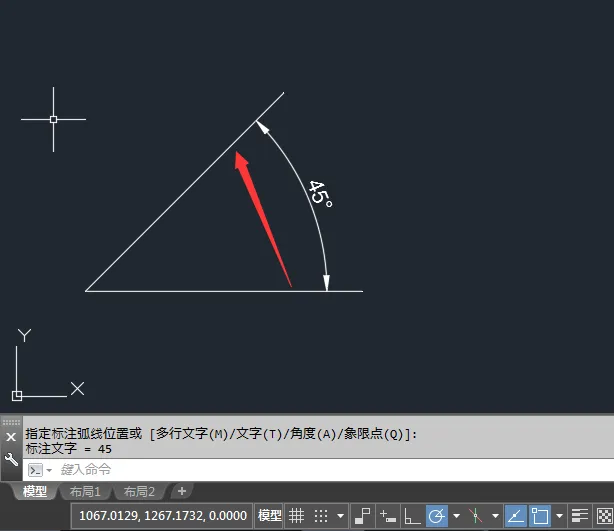

第3步、画出来的斜线与水平线就成了45度，斜线长度是45mm。当你会发现，角度是逆时针的角度。效果如下：

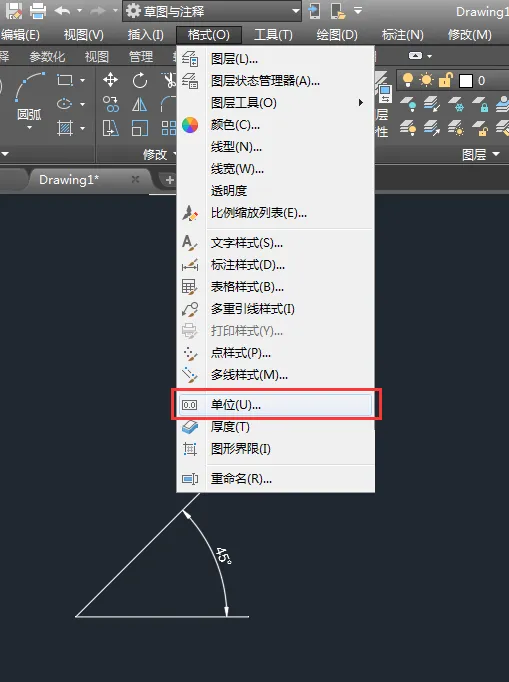

第4步、如果要把角度设置顺时针的话，那就点击格式菜单，点击单位设置。

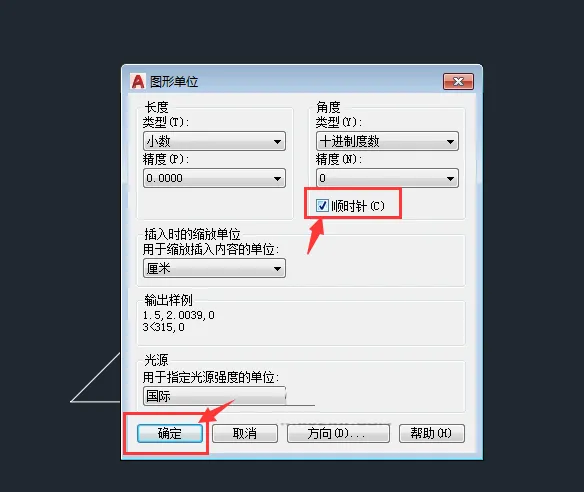

第5步、进入图形单位对话框，在角度分类的顺时针前面打勾。点击确定。效果如下：

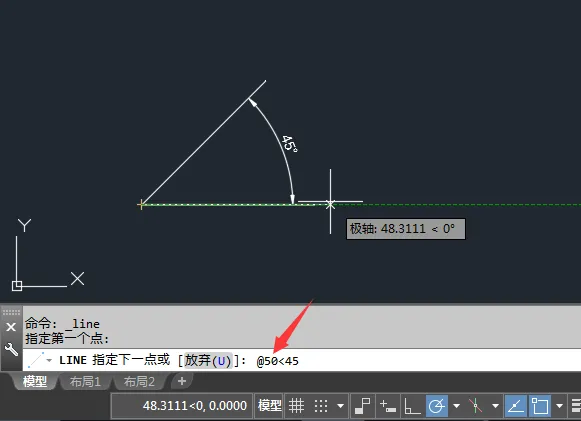

第6步、同样的方法，使用直线工具，绘制斜线，输入@50<45，空格。

第7步、然后绘制出来的斜线长度为50mm。角度为45度。同样的尺寸结果就不一样了。角度就是顺时针了。效果如下：

以上介绍的是cad2018怎么设置顺时针角度的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程。
