用CAD2018画花瓶的方法

用CAD2018画花瓶的方法

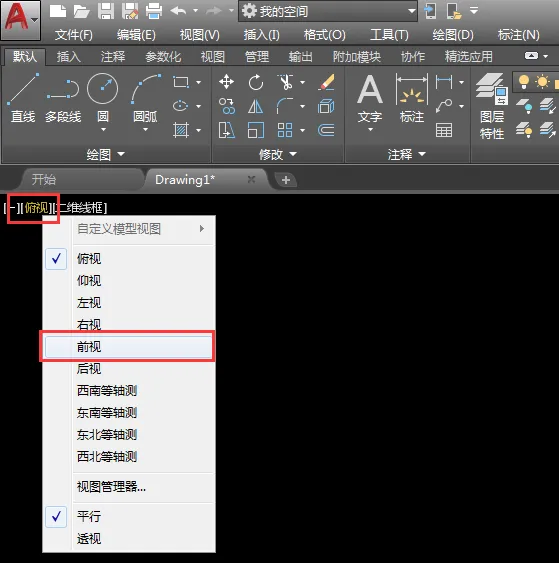

第1步、打开CAD2018软件，先设置一下视图为前视图，这样绘出来的花瓶是竖起来的。

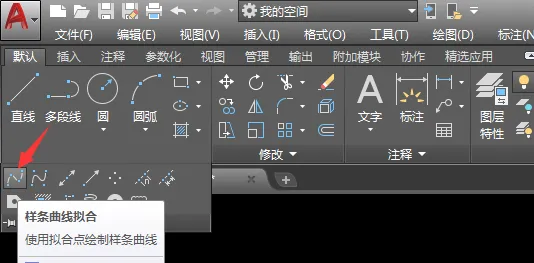

第2步、然后使用样条曲线来绘制花瓶的造型出来。

第3步、在这里学习的是方法，所以花瓶的曲线就随便绘制一下，效果如下：

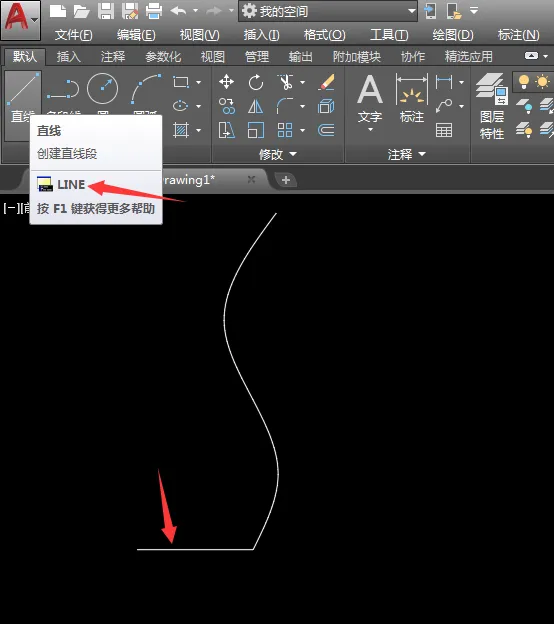

第4步、然后再使用直线图标或是LINE直线命令。绘制花瓶的底部出来。

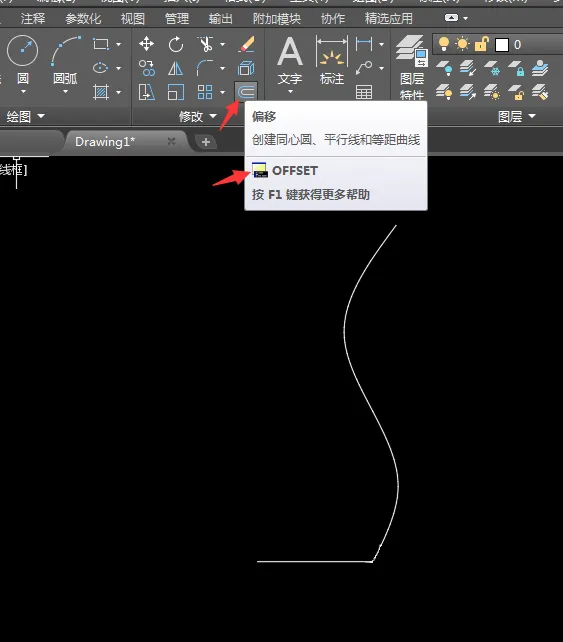

第5步、然后再使用偏移工具或是输入OFFSET命令，要偏移花瓶的厚度。

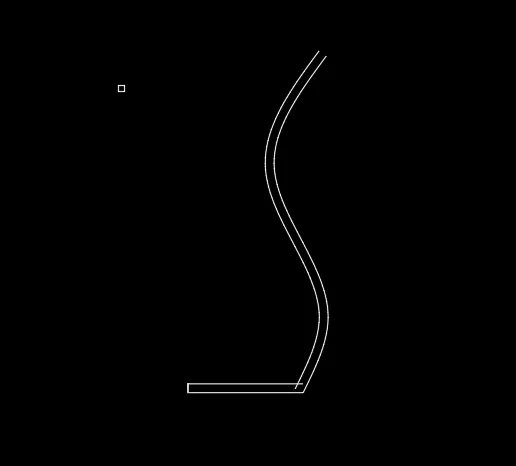

第7步、偏移后的效果如下。

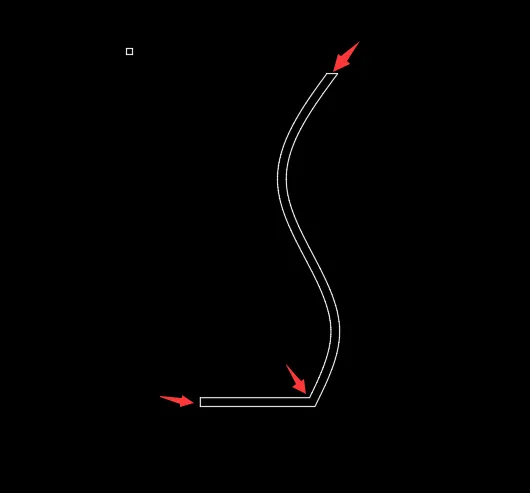

第8步、然后使用直线工具把上面与下面的进行封口，偏移相交的地方进行修剪处理。

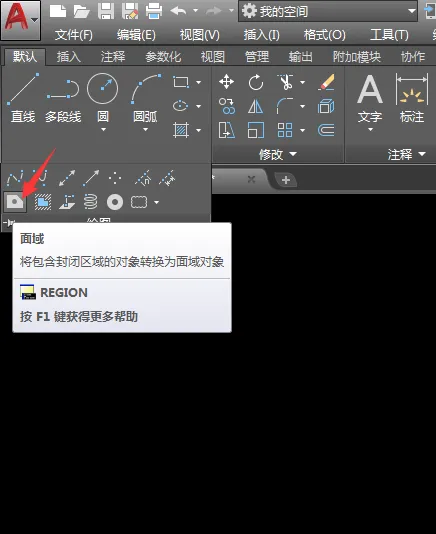

第9步、处理好后，使用面域工具或是输入REGION命令空格。把花瓶的造型进行面域。

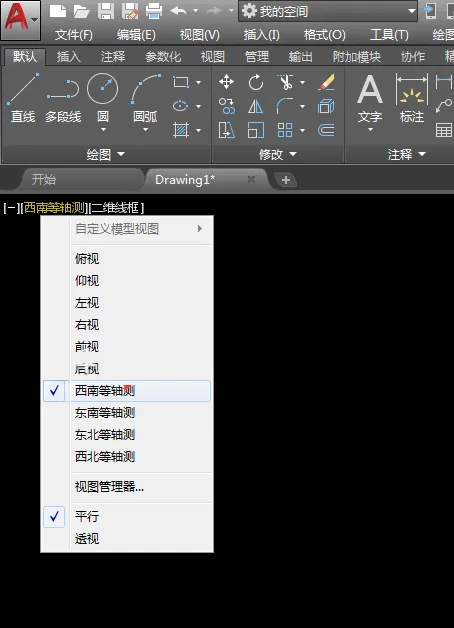

第10步、然后点击西南等测，放造型进入三维模式。

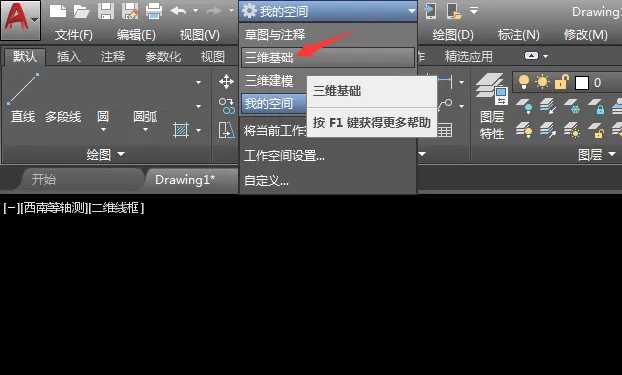

第11步、我们要给花瓶旋转成实体。那就要进入三维基础绘制模式。

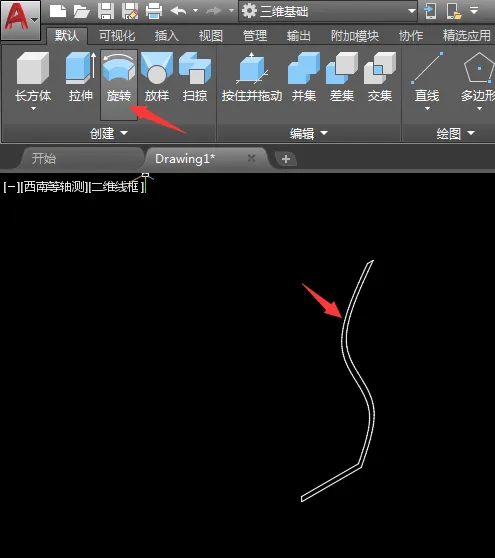

第12步、使用旋转实体工具，旋转花瓶为360度。

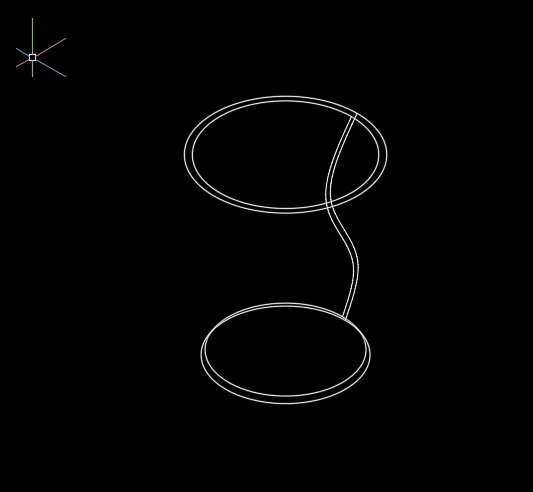

第13步、旋转后的效果如下，在二维线框下是看不出效果的。

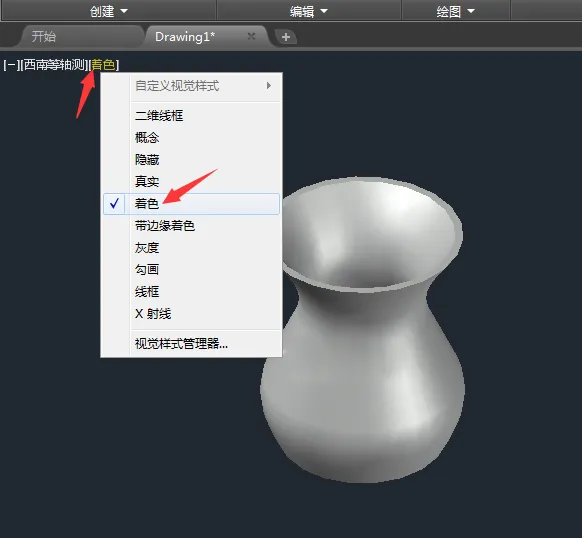

第14步、然后点击二维线框里面的着色。实体效果就出来了。

以上就是介绍用CAD2018画花瓶的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的CAD初学入门教程知识。
