cad旋转复制图形

cad旋转复制图形

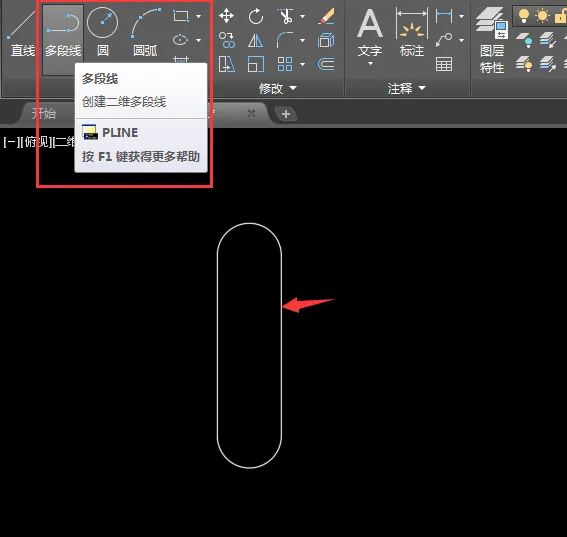

第1步、打开AUTOCAD2018软件，点击多段线工具，绘制下面的图形出来。效果如下：

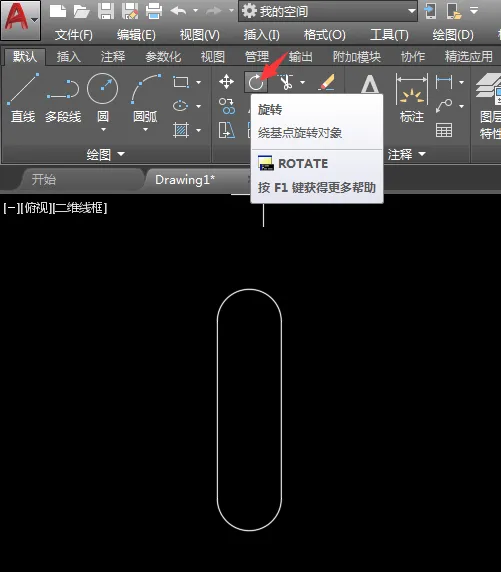

第2步、点击旋转图标，或是输入ROTATE旋转命令空格，就可以给多段线进行旋转了。

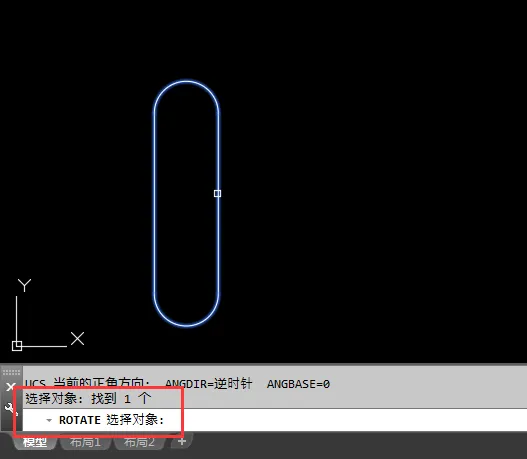

第3步、选择要旋转的对象，点击一下多段线后，再空格进行下一步。

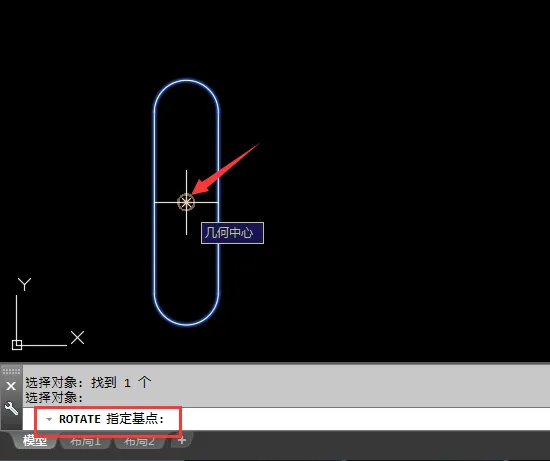

第4步、指定基点，也就是这个对象要以什么位置旋转。在这里我们点击几何中心点。那就多段线会以中心旋转。

第5步、指定旋转角度，也就是这个对象要旋转多少度，这个就是根据你自已的要求，如输入90后空格。那多段线就旋转了90度。

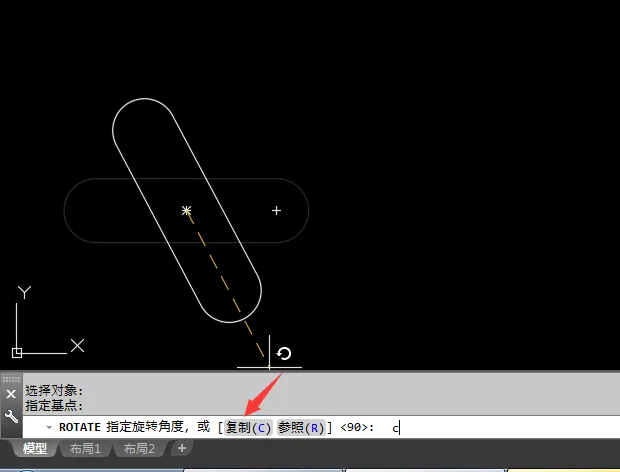

第6步、如果旋转时要复制对象的话，那就点击复制（C）或是输入C空格进行下一步。

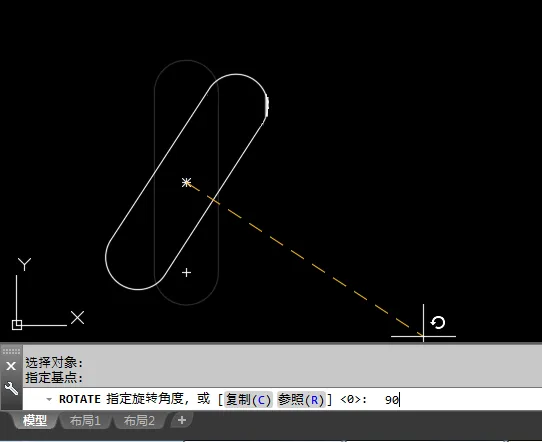

第7步、然后再输入复制对象的旋转角度了。输入90度。

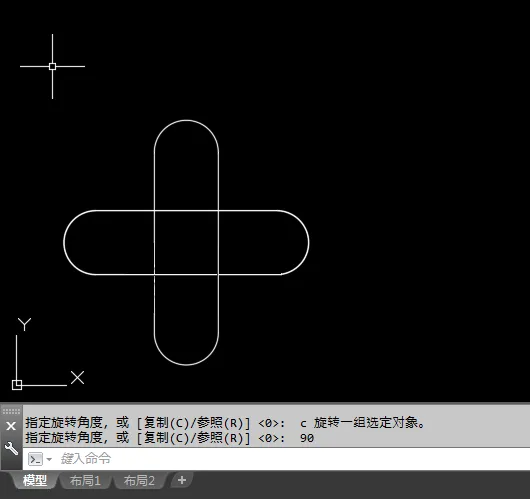

第8步、空格后，原来的对象不变的同时，又复制旋转了一个新的多线段出来。
