CAD中如何将多个文字一次性旋转为想要方向

CAD中如何将多个文字一次性旋转为想要方向

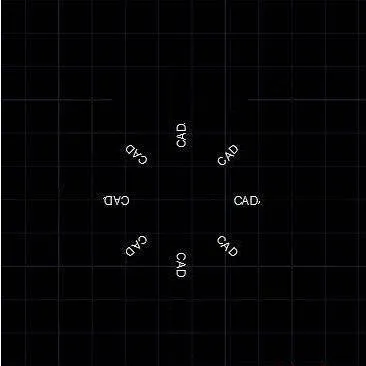

文字是图中很重要的组成部分，有时我们需要将文字根据图形进行旋转，旋转后文字就可能出现不可读的状态，如下图所示。

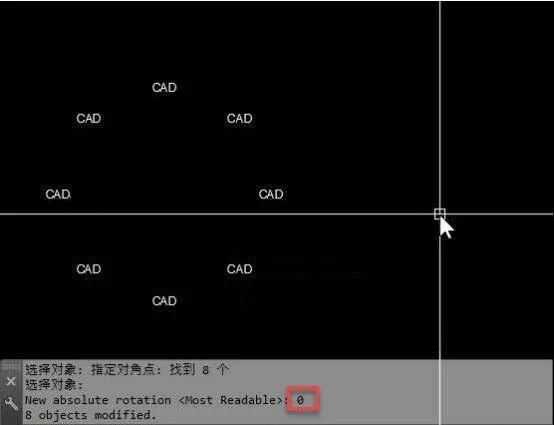

1、有些文字旋转后，阅读起来比较费劲了，最终图纸上最好还是保证所有文字都可读。怎么在保留这些文字位置或角度的同时将他们旋转成可读状态? 其实CAD的扩展工具中里很早就提供这样的工具：旋转文字（Rotate Text），命令名：TORIENT，T是文字TEXT的第一个字母，ORIENT是方向，高版本不安装扩展工具也可以使用。下面就简单介绍一下这个功能的用法。 执行TORIENT命令后，命令行首先会提示让选择要旋转的文字对象：Select TEXT, MTEXT, ATTDEF, or BLOCK inserts w/attributes… 从提示可以看出此命令可处理的文字包括单行文字、多行文字、属性文字或者图块中的属性值。 框选要旋转的文字后按空格，命令行会出现如下提示： New absolute rotation :（新绝对旋转角度） 在出现上述提示的时候，可以直接输入一个角度值。这个角度是沿X轴正向（方向由单位UNITS对话框控制）的旋转角度，所有此命令可编辑的文字对象都将旋转到此角度。如果我们选择上面例图中文字后，输入角度0，旋转结果如下图所示。

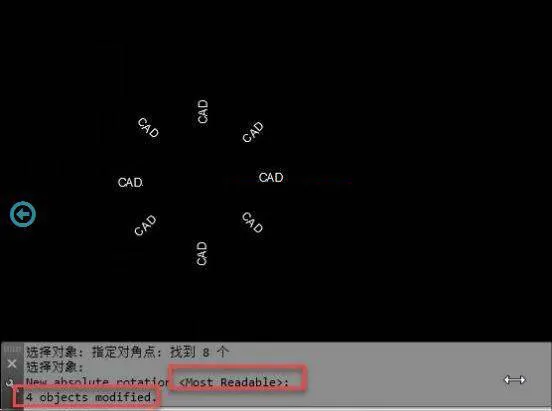

这个处理感觉并不复杂，如果只是处理独立的文字对象，将要旋转的文字都选出来，直接在特性面板（CTRL+1）里输入旋转角度也行，只是过滤选择文字稍微麻烦一点。 撤销刚才的旋转文字操作，返回旋转之前的状态。再执行TORIENT命令并框选文字对象后按空格，出现New absolute rotation 提示时按回车或空格，执行Most Readable(尽量可读)选项，文字将自动旋转，无需输入角度，如下图所示。

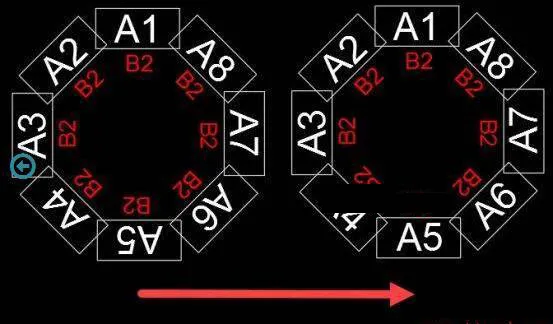

执行“尽量可读”选项后，程序将会判断文字的旋转角度，如果判断文字为不可读状态，程序将会将文字进行翻转。 此程序可以处理图块中的属性文字，但无法处理图块中的普通文字，如下图所示。 白色的图块中的属性文字，红色的是块内的普通文字，快内的普通文字无法使用此功能进行处理。所以在使用TORIENT命令旋转文字前，先要确认一下这些问题能不能用此功能进行旋转。
