用AUTOCAD绘制机械零件三维立体图

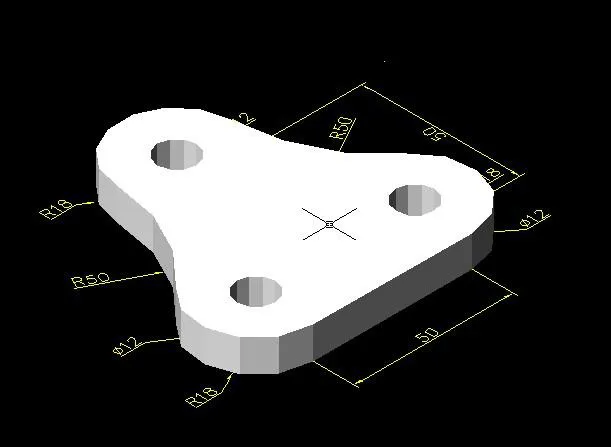

效果图：

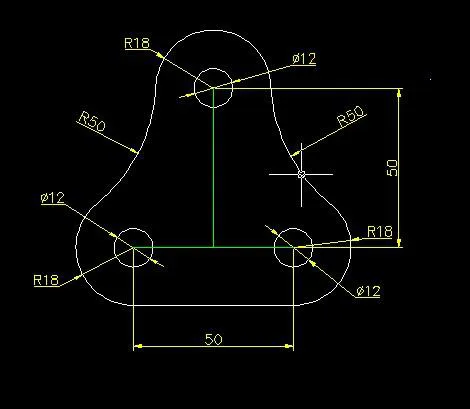

第一步：点击视图菜单—俯视图—绘制以下平面图（如图1）

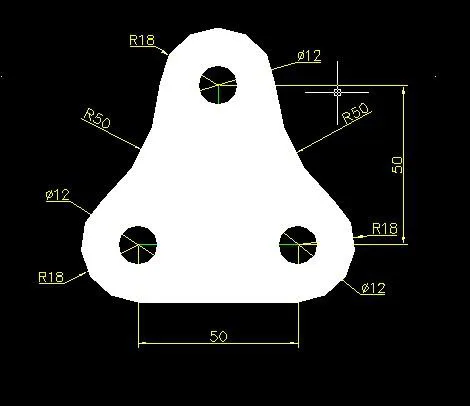

第二步：用REG命令，对四个形图进行面域，然后用SU差集命令进行运算，（如图2）

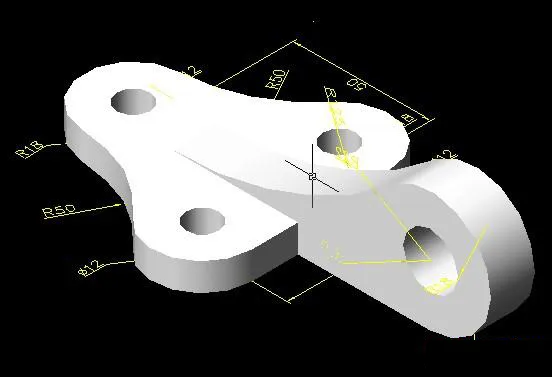

第三步：再做EXT命令，对形成的面进行实体拉伸，高度为：10mm ，然后东北等轴测视图看（如图3）
THE END
