CAD教程：简单教你绘制三维实体机械零件图

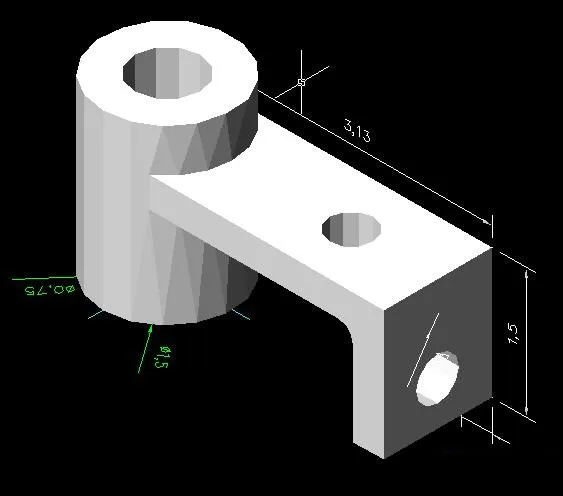

效果图：

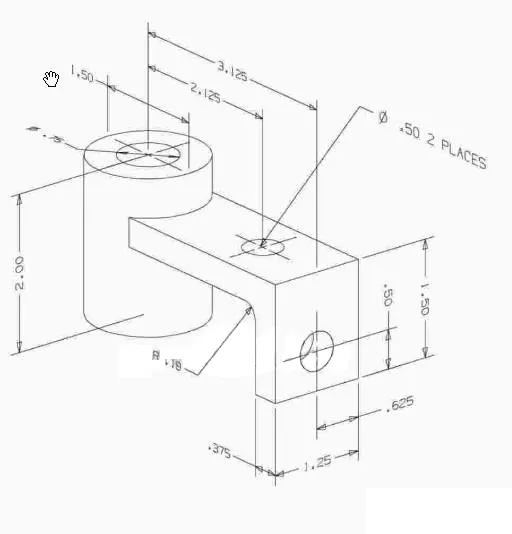

尺寸图：

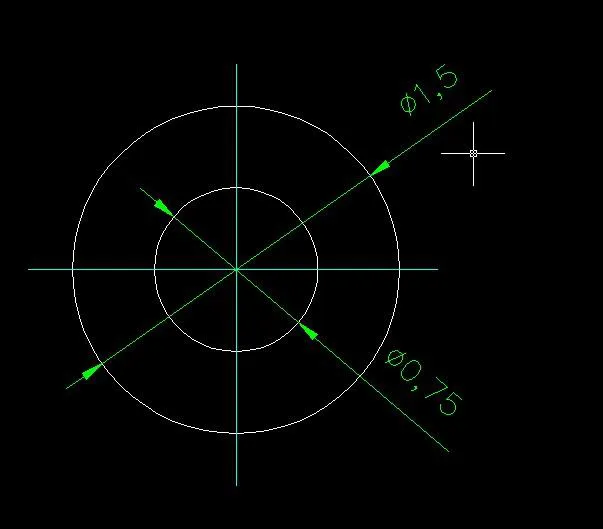

第1步：点击视频菜单–三维视图—府视图，绘制以下两个圆的平面图：（如图1）

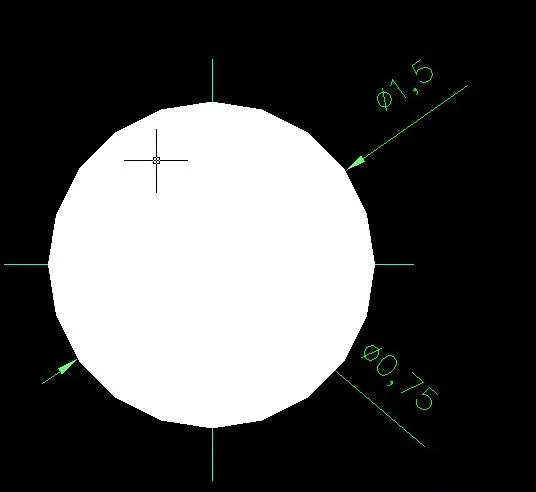

第二步：用REG命令，对两小圆进行面域，请看以下的效果。（如图2）

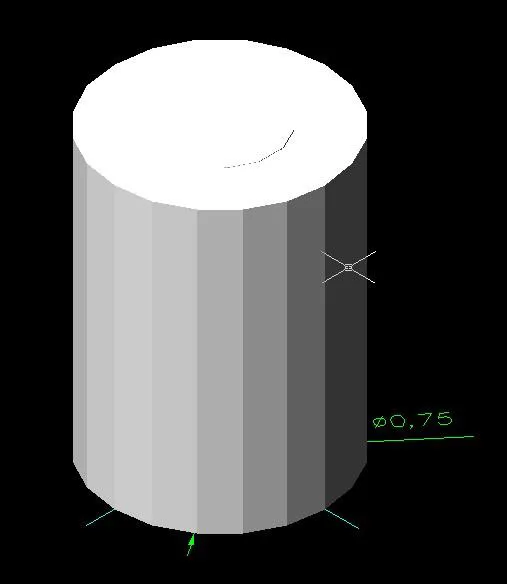

第三步：用EXT 命令，进行对两个圆的面进行实体拉伸，高度为2mm 然后点击视频菜单—-三维视图—东北等轴测 请看以下效果（如图3）
