用CAD绘制水杯效果教程

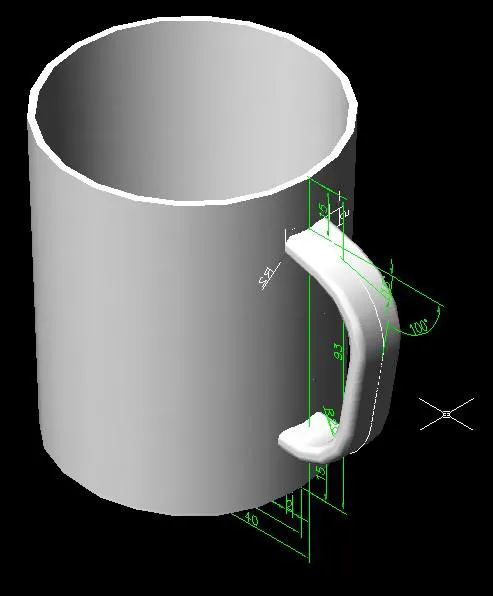

效果图：

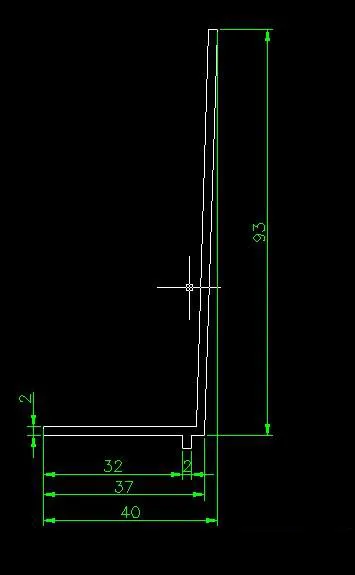

第一步：点击视图菜单---三维视图----右视图中，绘制平面图，如图1

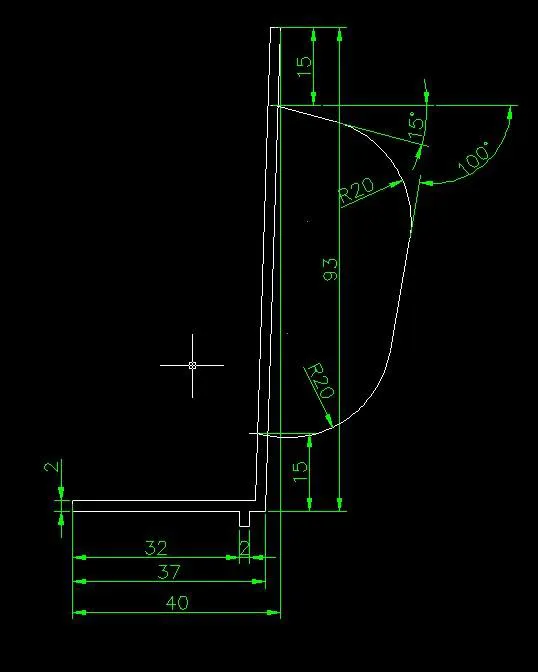

第二步：在同一个视图下，绘制出手柄路径线。如图2

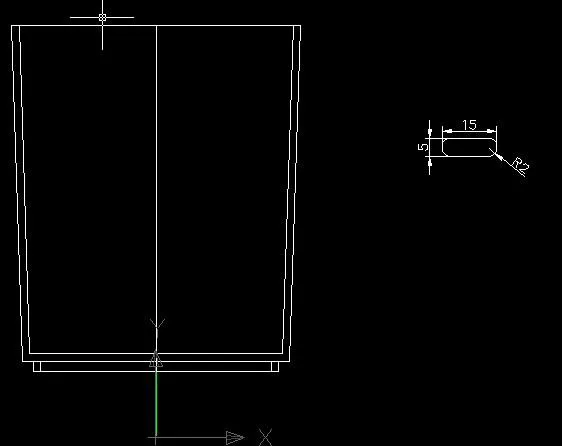

第三步：把杯子大身的平面，用REG面域命令形成面，并用REV命令旋转成实体，然后点击视菜单-三维视图---主视图，绘制手柄的厚度面，如图：

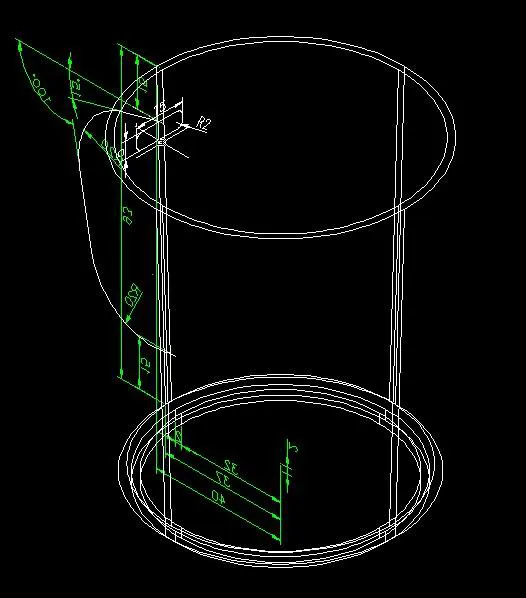

第四步：点击视图菜单--三维视图----西南等轴测，手柄厚度面与手柄路径线放在一起，如图：

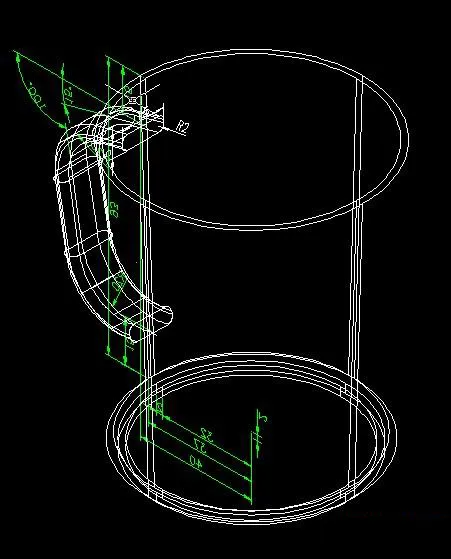

第五步：用EXT拉伸命令里面的P路径模式，沿手柄跟径拉伸。如图：

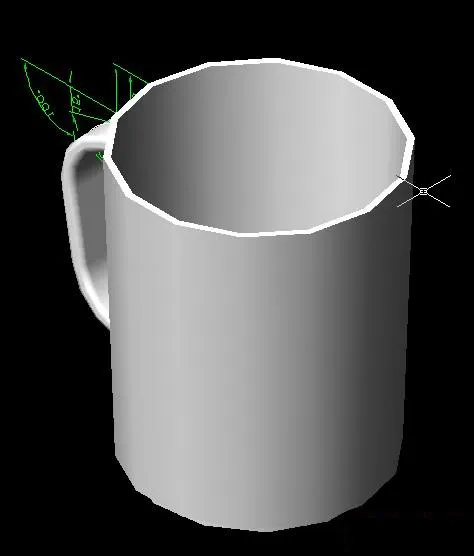

最后一步：点击视图菜单---着色----体差色，就OK了，如图：
