用CAD2004绘制弯曲路径拉伸实体
效果图：

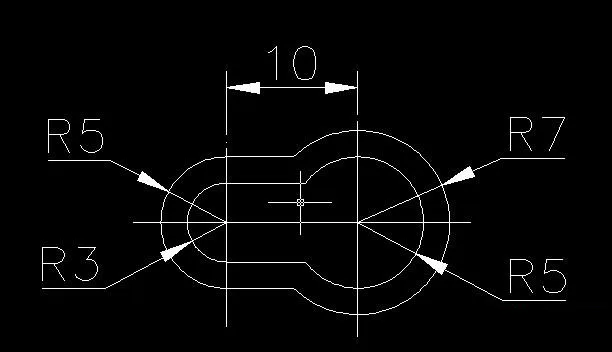

第一步：点击视图菜单—三维视图—-主视图，在主视图中绘制以下平面图：如图1
如图1第二步：点击工具栏上的面域工具或通过绘图菜单及REG面域命令把那个图形形成面，然后点视图菜单—-三维视图—-右视图。绘制出跟径图效果：如图2

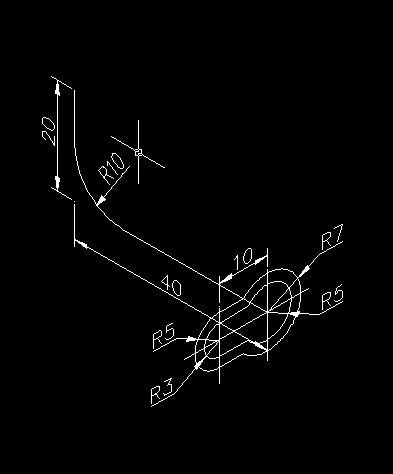

第三步：用PE多段线组合路径成一体后，点击视图菜单—三维视图—-西南等轴测，并把路径与两个对象调整好位置如图3：

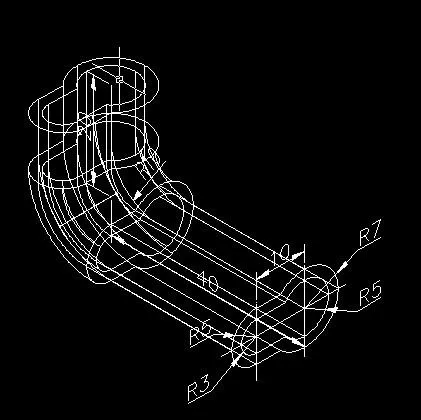

第四步：用EXT拉伸命令，在命令行中输入EXT命令—空格，选中两个对象—空格，选P路径模式 —-路径为40×20 的图形。然后形成实体如图4:

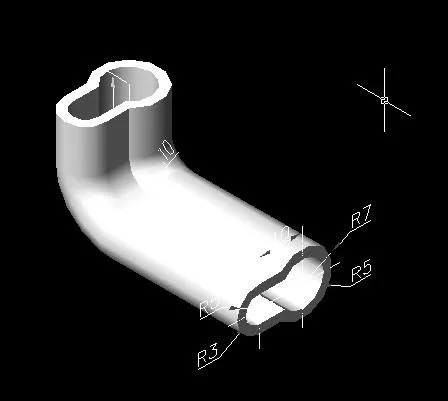

第五步：用SU差集命令，先选外面大的实体-空格，再选里面小的实体-空格后，形成空心实体如图5：
THE END
