AutoCAD绘制螺丝刀造型

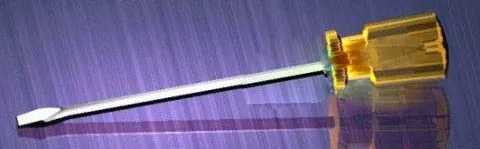

效果图

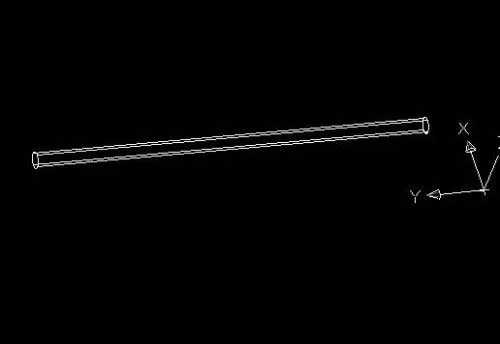

第1步、在CAD中画一个直径6长200的圆柱体。

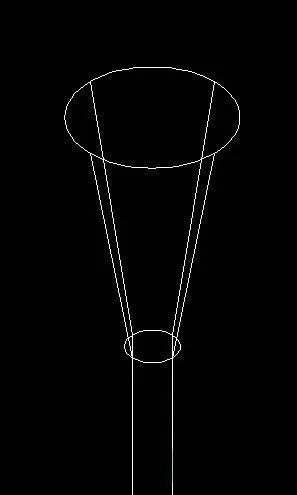

第2步、端面拉伸30、倾斜角度-12。

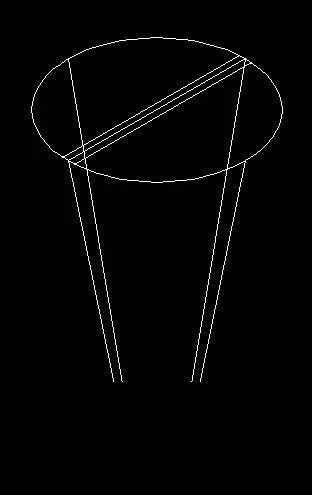

第3步、大圆面画中心线，向两边偏移0.5。

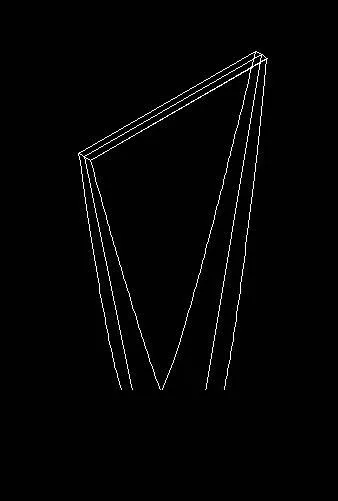

第4步、三点剖切工具进行剖切。

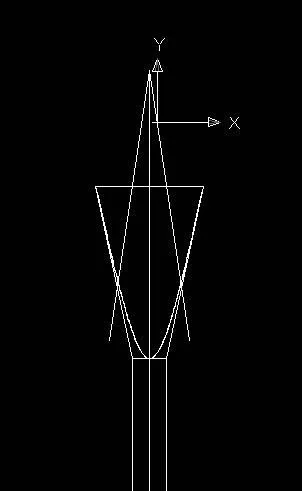

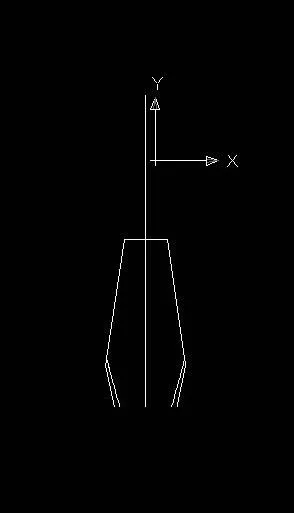

第5步、画出需要的线。

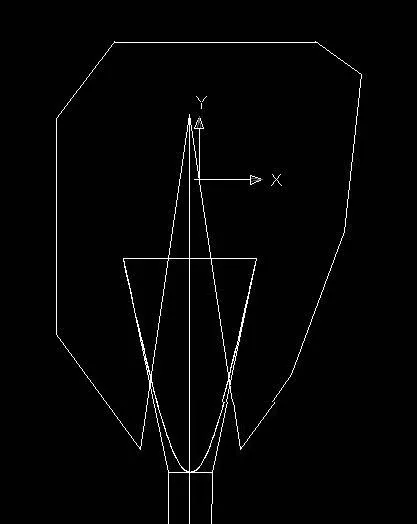

第6步、连成一个闭合后——用面域命令面域后，进行拉伸成体。
第7步、用SU差集命令。减除对象

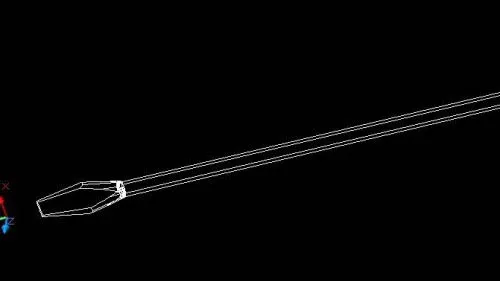

第8步、最后用F命令进行，倒一下圆角就完成了。
大功告成
THE END
