AutoCAD绘制三维图入门实例教程

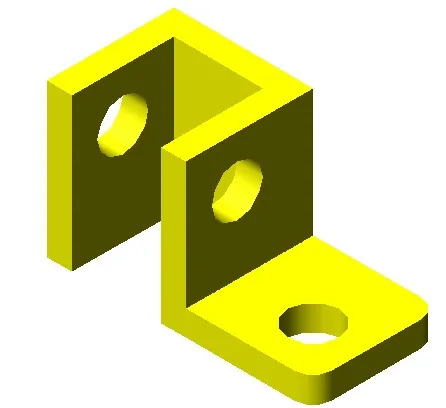

先看效果图：

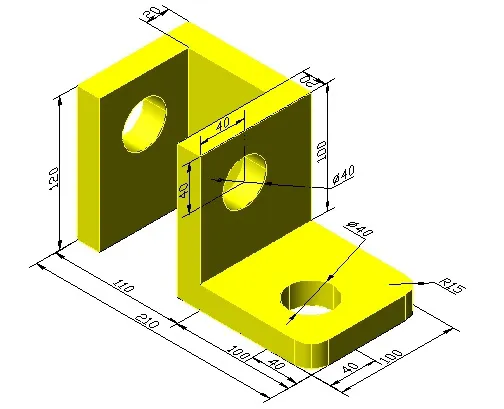

尺寸图

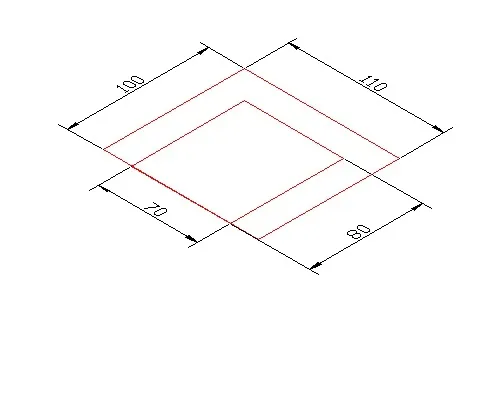

1、在视图中画出红色的两个矩形。

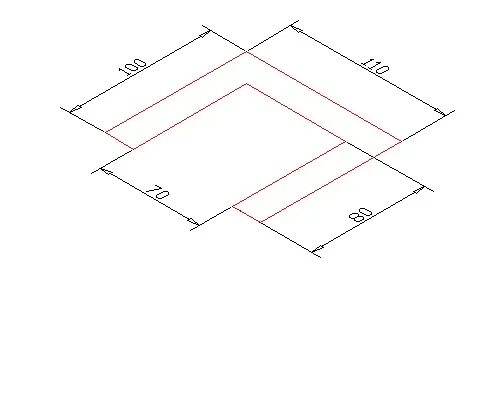

2、将两图矩形修改成如图U形，运用倒面域和差集命令来完成。

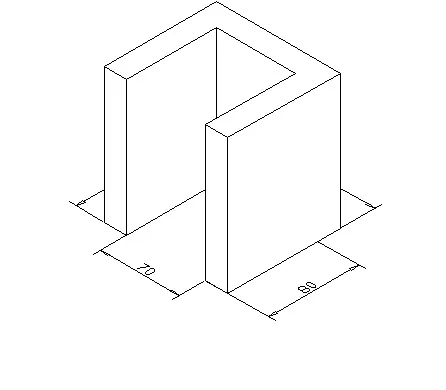

3、用拉伸命令EXT将图拉伸长度为120.如下图：

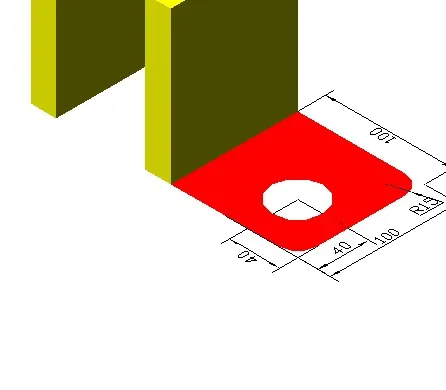

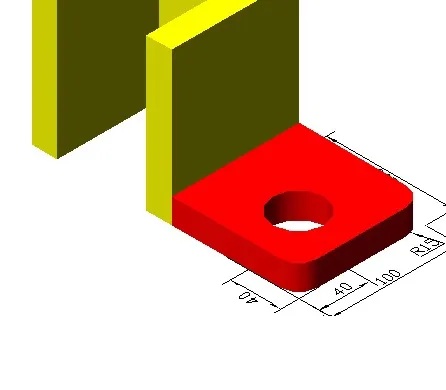

4、用矩形、圆、倒圆角命令画图，并用域和差集命令将中间挖空来。如下图：
5、用拉伸命令EXT，将其拉伸高度为20.

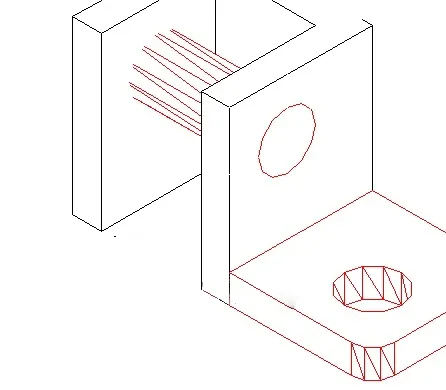

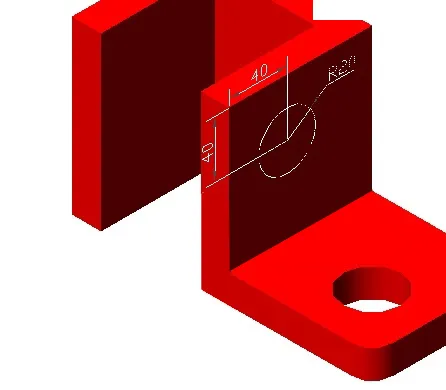

6、画出如图半径等于20的圆，用到UCS命令进行差集。
7、再将R20的圆，拉伸成实体，长度为110.如下图：
8、利用上面的那个圆柱，使用差集使用将U形的实体挖出两个孔！

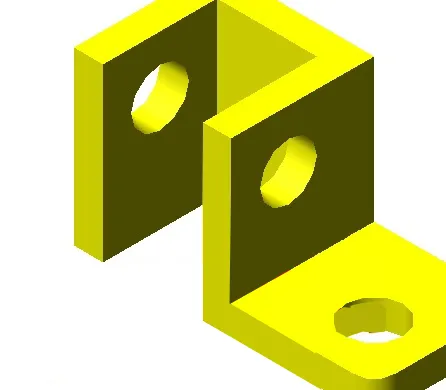

9、这样完成了。
THE END
