砼回弹仪检测混凝土强度值实施要点！

砼回弹仪可迅速检查测定混凝土强度，测定过程方便、快捷，可为模板拆除提供良好的参考依据，测定过程可分为：准备——测区布置——砼回弹测量——碳化深度测量——计算转换。以下是回弹仪测定混凝土强度时的实施要点。
一、回弹仪是一种检测混凝土强度的常用工具，主要由弹击杆、弹击拉簧、指针等部件构成。通过弹击杆冲击混凝土表面，利用回弹值来推算混凝土的强度。

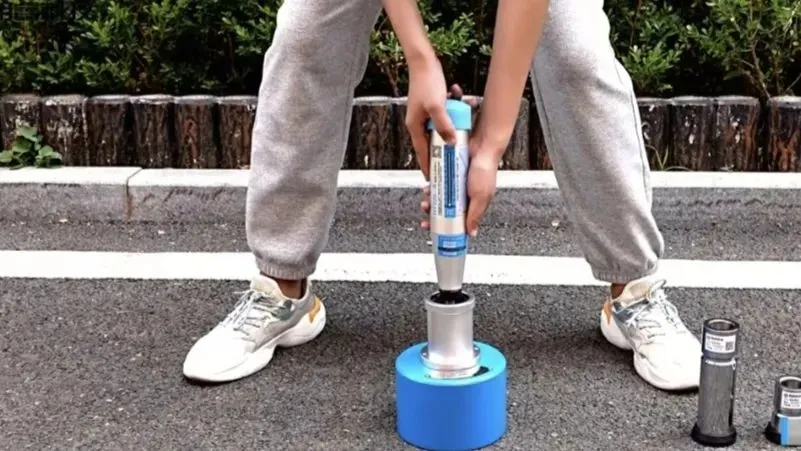

在回弹使用之前，需确保回弹仪有检定合格标签，且处于有效期内（检定周期为半年），同时做好率定试验。率定试验应分四个方向进行，且每个方向弹击前，弹击杆应旋转90度。每个方向应连续向下弹击三次，取三次回弹结果的平均值，平均值在80±2范围内，即已做好率定试验。

回弹仪适用于，包括表层质量与内部质量基本一致的混凝土构件，表面需干燥，龄期在14d至1000d之间，强度在10MPa-60MPa范围内。

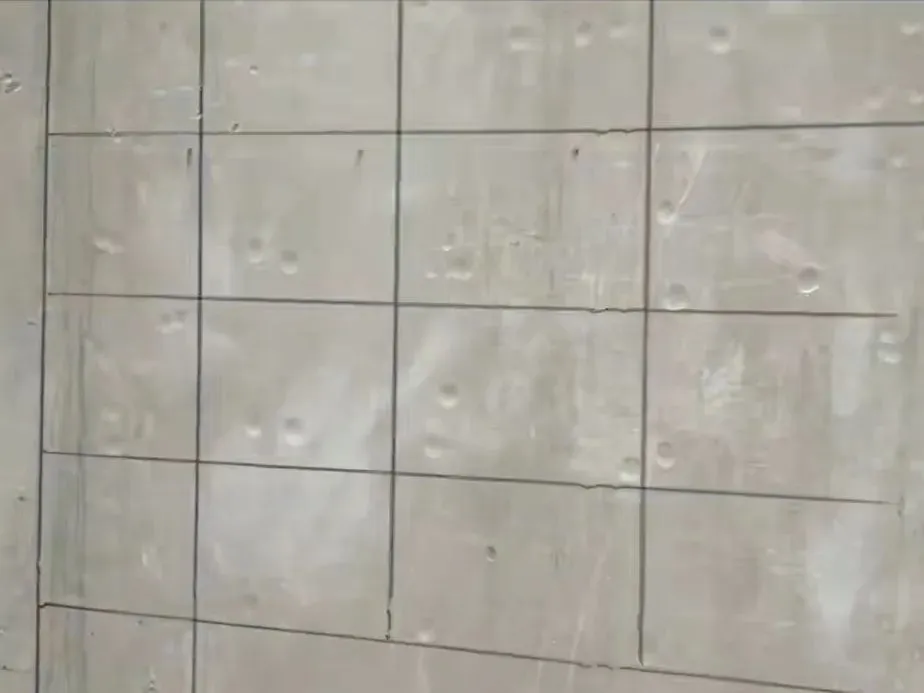

二、回弹仪测区。测区应均匀布置在构件的两个对称可测面上，或同一可测面上，且需避开预埋件。测区数量一般不少于10个，特殊情况下可适当减少但不得少于5个。相邻测区间距不超过2m，测区离构件端部或施工缝边缘的距离在0.2m-0.5m之间。测区面积不宜超过0.04m²（通常一个测区为16个小方格），优先选择混凝土浇筑侧面进行水平方向测试。

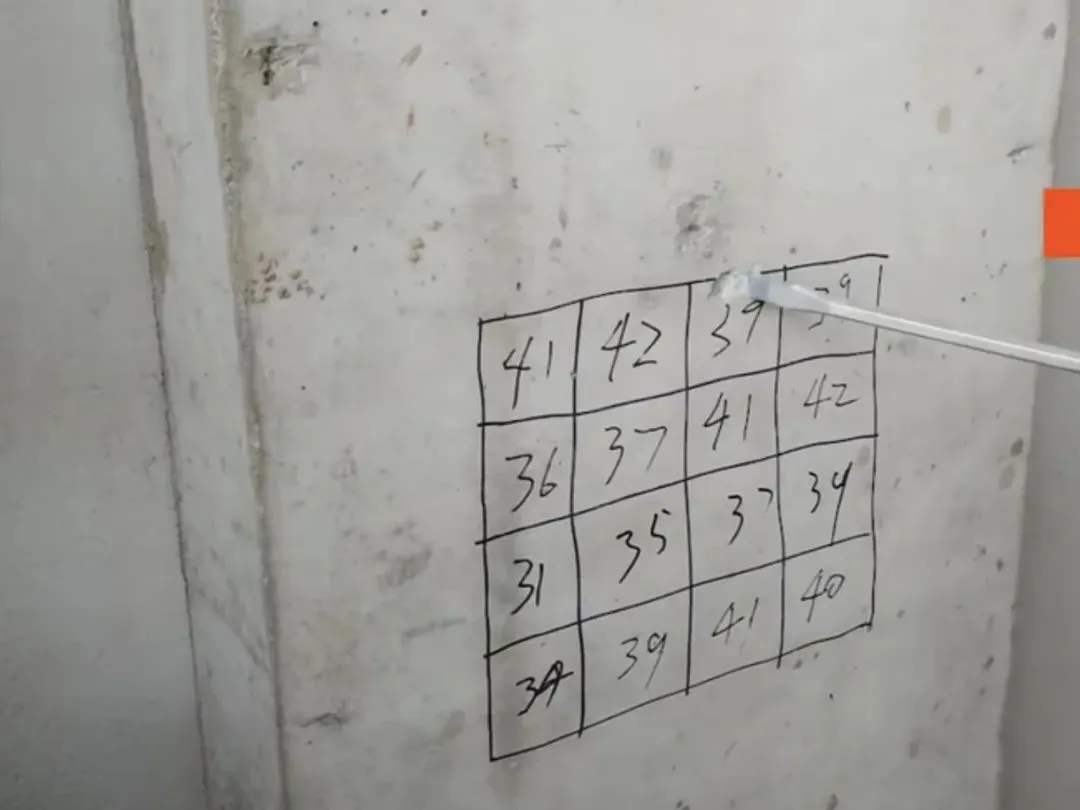

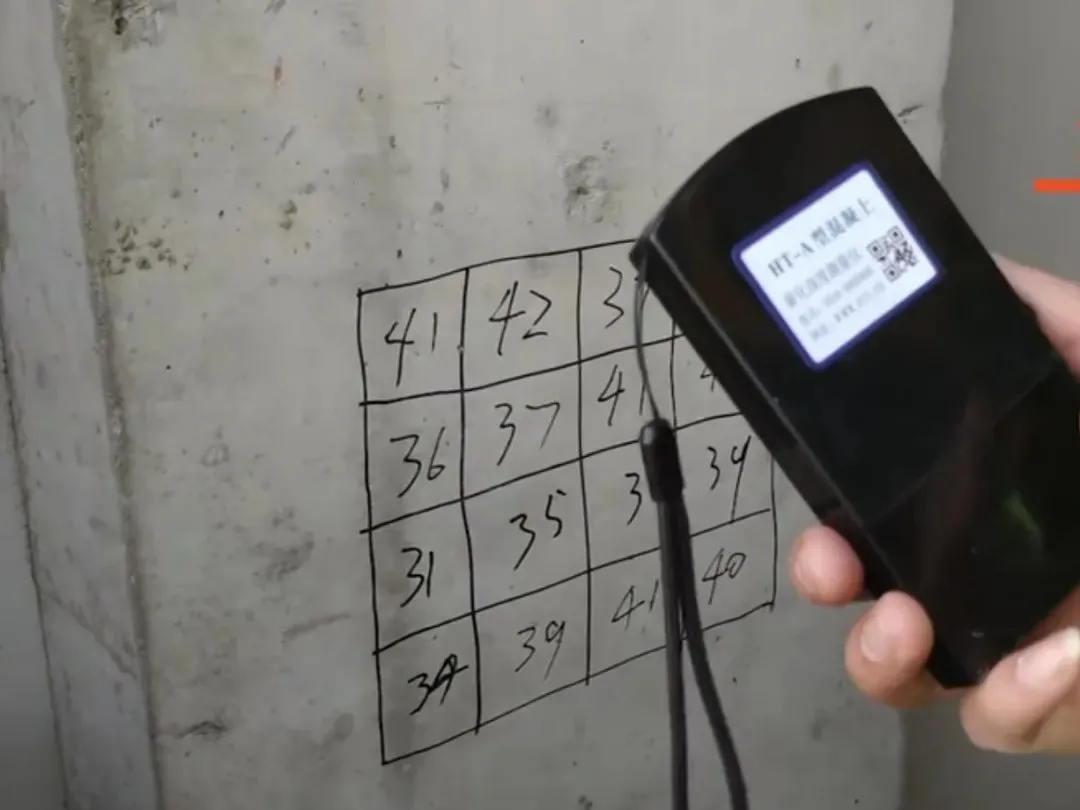

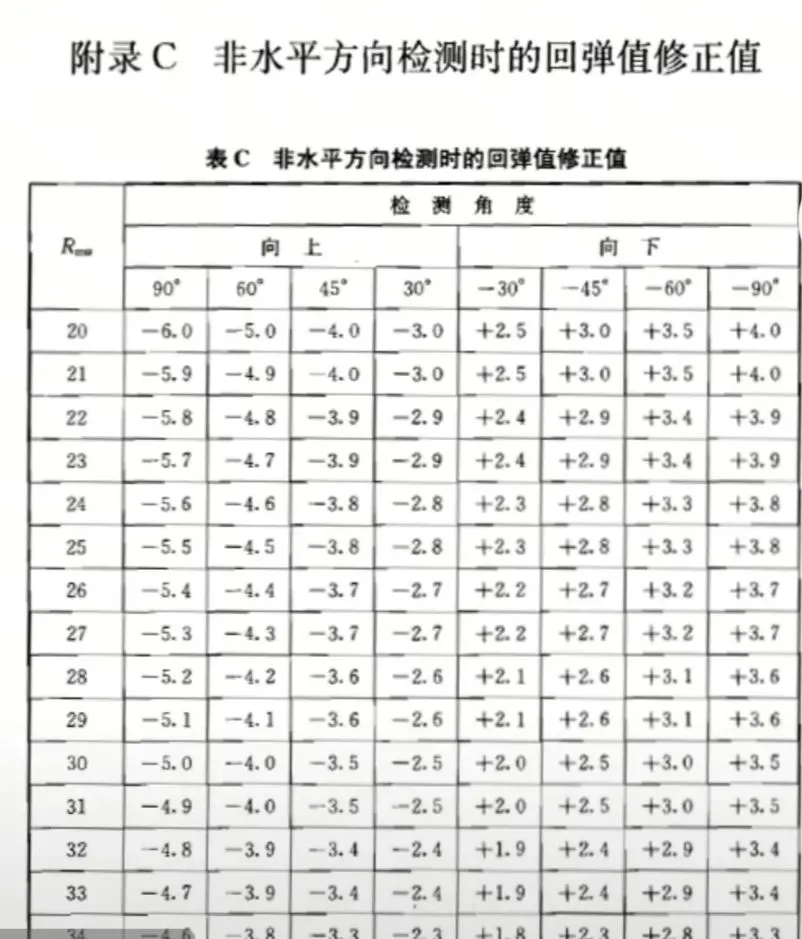

三、砼回弹值测量，测量时，回弹仪轴线需垂直于混凝土检测面，缓慢施压、准确读数、快速复位。每个测区测量16个回弹值，剔除3个最大值和3个最小值后，取剩余10个值的平均值作为测区平均回弹值。若检测面为非水平方向或非浇筑侧面，需根据规范进行修正。回弹修正值可参考《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）附录C。



四、碳化深度测量。碳化深度测量是混凝土强度检测的重要环节，具体步骤是：

（1）用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度。
（2）清除孔洞中的碎屑与粉末，不得用水清洗。
（3）用浓度为1%～2%的酚酞酒精溶液（一般采用1份酚酞溶液和100份酒精混合而成）滴在孔洞内壁的边缘处。

（4）当已碳化与未碳化界线清晰时，用深度测量工具测量已碳化与未碳化交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值作为该构件的碳化深度值，精确至0.5mm。

另外，根据《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011），当混凝土龄期不超过90天时，可以不考虑碳化深度对砼的影响。

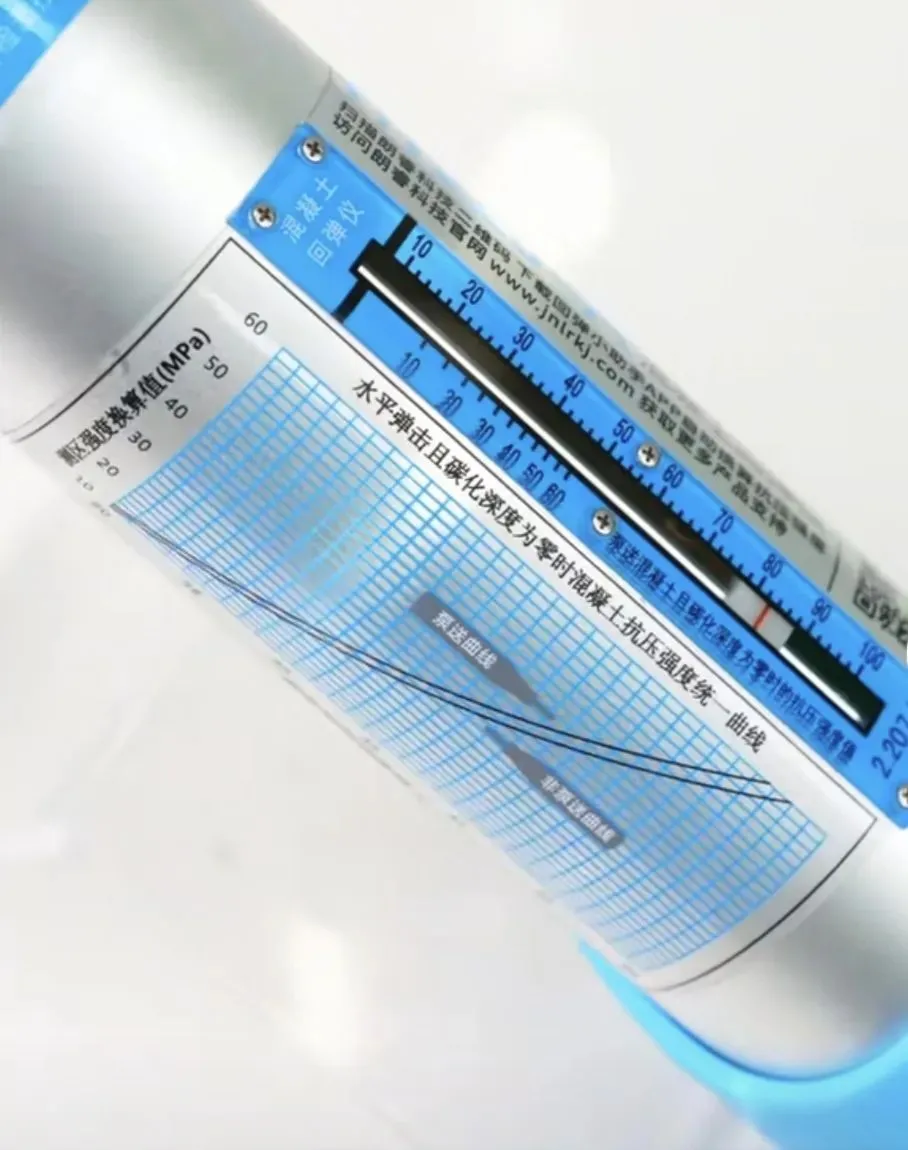

五、计算。在得到测区平均回弹值和碳化深度值后，可依据《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23-2011）附录中的统一测强曲线或相关表格，查得测区混凝土强度换算值。当测区数不少于10个时，还需计算强度标准差。结构或构件的混凝土强度推定值是保证率不低于95%的抗压强度值。

以上需要注意的是，回弹法测得的强度推定值仅供参考，实际混凝土强度还需结合其他检测方法综合判断。
