不需要任何工具插件 快速将PDF文件转化成CAD文件

在工程项目管理工作中，有时别人给你的是PDF文件的电子图纸，还有就是以前项目保存是PDF电子图纸，如要在PDF上修改或要在上面进行增加内容就不方便，如何把PDF电子图纸倒入成CAD电子图纸，这样就便于大家进行修改。针对这个问题，我查阅相关资料，请你慢慢跟着我一步一步进行学习，把PDF电子图纸登入CAD图纸中，具体步骤如下：

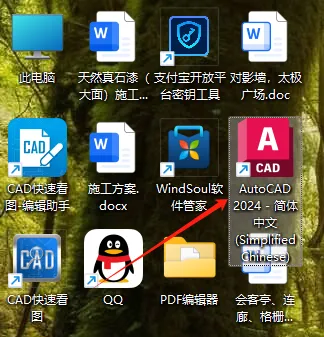

第一步：打开CAD软件，一般双击CAD图标

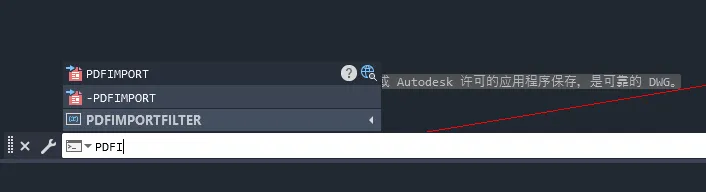

第二步：CAD软件打开后，在左下面的命令栏中输入PDFI后回车

第三 步：选择【文件（F）】 再回车，就会跳出对话栏

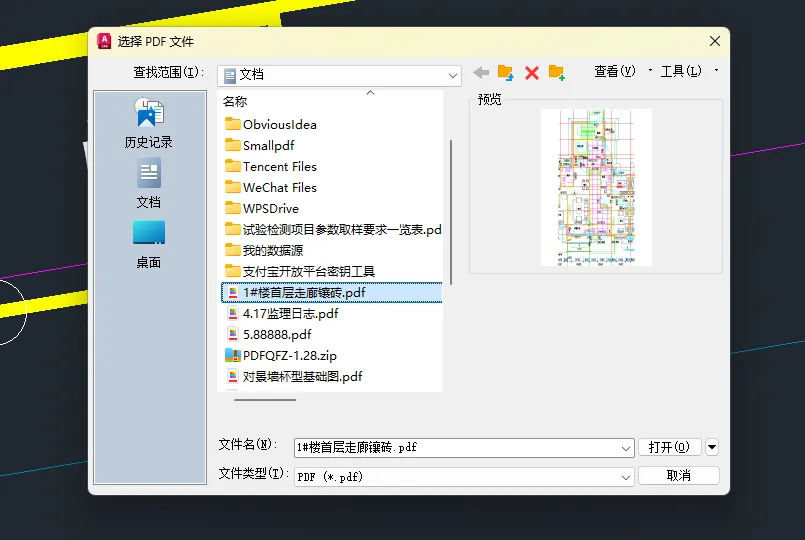

第四 步：选择你要转化的PDF文件,就会跳出对话栏，点确定；

第五步：点确定，稍等片刻就转化完成了

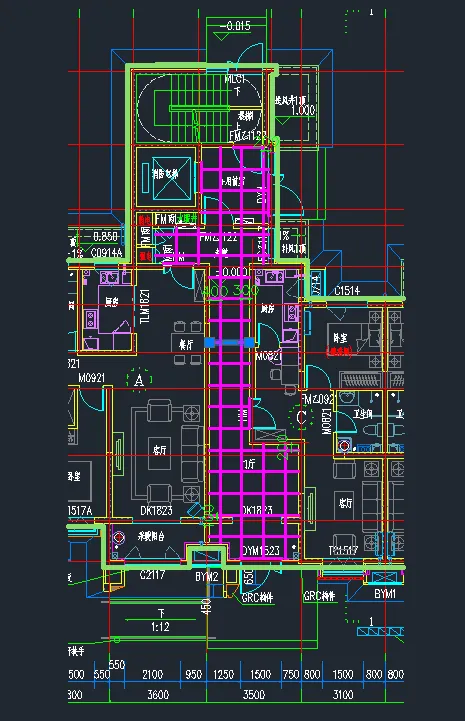

转换完成后的效果，效果非常好！

注意事项：

1.这个功能小编没记错应该是2020版本以上才具有此功能，小编演示版本是用CAD2024,。

2.导入PDF文档必须是CAD导出的文档才能打开，如果是图片或者扫描生成的文档，是导入不进CAD中的。

3.PDF导入CAD的图纸都是线段式的，后期还需手动更改整理下。
