CAD线段无法合并
使用CAD的过程中，合并线段的操作是很常见的，合并后可以对线段进行旋转、移动等操作。但是意外总会发生，经常会出现无法合并线段的情况，但是表面上并没有操作失误，这是怎么一回事呢？下面就来分析一下。

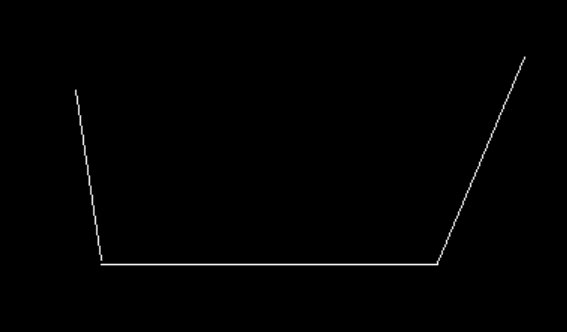

我们以下面的三条线段为例子。

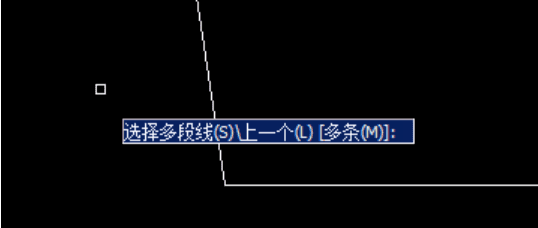

如果直接使用“join”合并命令，线段是不可以合并的，因为这些是直线，转化成为多段线才可以合并。我们可以输入“pedit”命令符，将线段先转化为多段线。

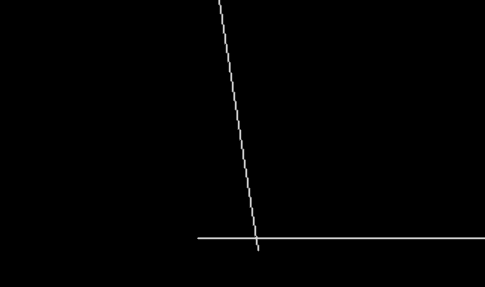

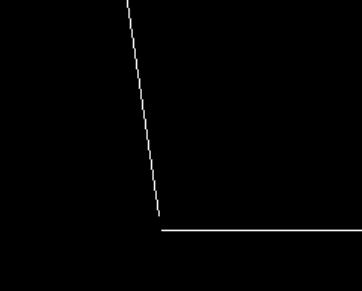

第二种，已经转化为多段线了。但是怎么也合并不了又是怎么回事。这是因为线段没有相连造成的。以刚才那三条线段为例子。表面看起来相连的线段，放大后一边没有相连，一边已经交叉了。我们可以打开CAD最下面工具栏中的“对象捕捉”，然后点击线段，将端点拉到与另一条端点重合的位置。为了避免第二种情况，大家平时作图的时候建议打开“对象捕捉”再作图
