如何绘制棘轮零件标准图

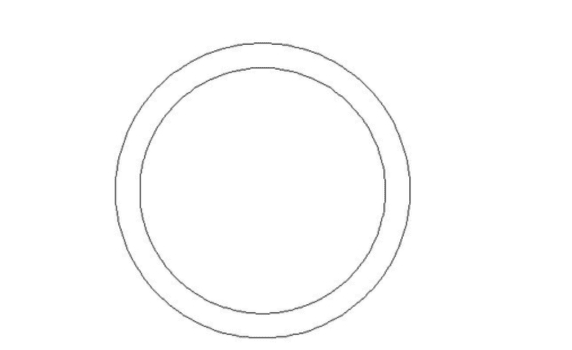

- 打开CAD软件，在CAD软件中点击使用圆的快捷键【C】，绘制两个同心圆，半径分别为【50】和【60】，绘制完成后，得到如下图形；

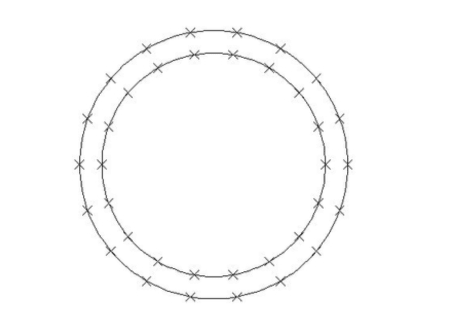

- 设置【点样式】的大小，找到菜单栏上的【格式】-【点样式】，将点的大小设置为3%，找到菜单栏上的【绘图】-【点】-【定数等分命令】，将两个圆等分成18份；

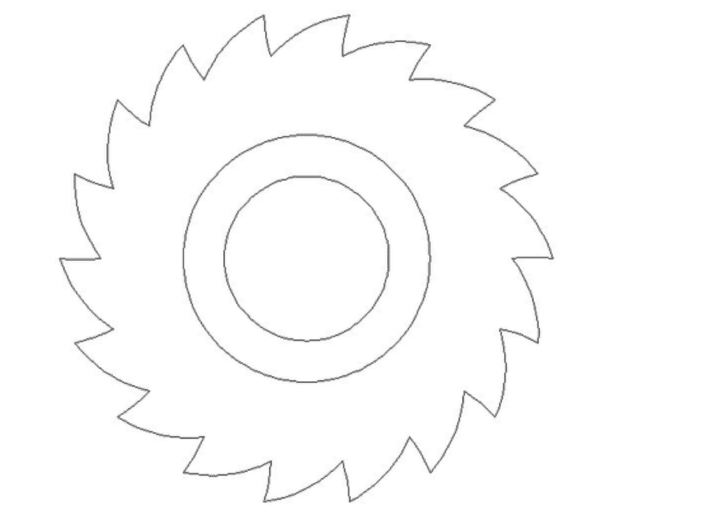

- 打开节点和圆心捕捉模式，使用圆弧的快捷键【ARC】，绘制两条圆弧，圆弧以几个等分的和节点与圆心作为三点进行连接，使用修剪命令，将所有的节点删除掉；接下来需要使用到阵列命令，将刚才所绘制的圆弧组成的图形，阵列得到18个，点击菜单栏上的【修改】-【阵列】-【阵列命令】，中点为圆的【圆心】，数量为【18】个，角度为【360度】，再使用CAD的圆快捷键【C】，绘制2个同心圆，圆的半径分别为【20】和【30】，然后将最外面的大圆删除掉，就得到我们的目标图形棘轮了。
