CAD用多段线画圆的步骤

CAD是一款常被用于土木工程、建筑等领域的二三维图纸设计软件,我们在使用CAD绘制图形时,经常会用到圆形,下面小编为大家带来的是CAD用多段线画圆的步骤,跟着小编一起看看吧!

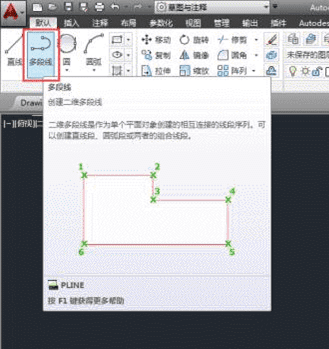

第1步:首先我们打开CAD软件,点击【多段线】工具或在命令行输入【PL命令】,按空格键。

2270e-2022082507451033

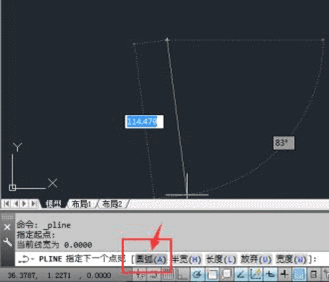

第2步:点击【起点】后,点击【命令上的圆弧(A)】或输入【A】按空格键,如下图所示。

9cacb-2022082507451228

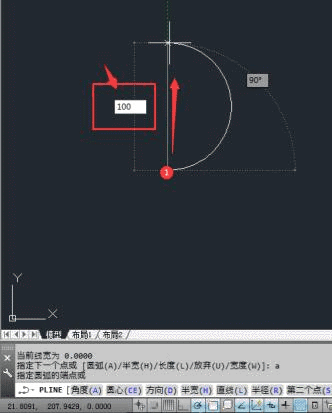

第3步:光标的方向【向上】移动,输入【圆弧直径为100】,按空格键,如下所示。

7574b-2022082507451311

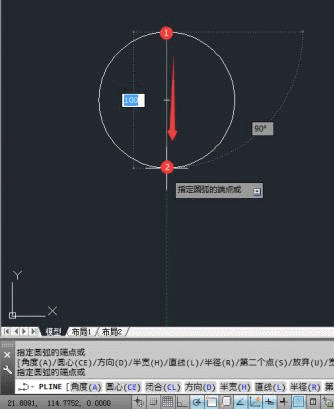

第4步:然后方向【向下】,点击【起点】即可。

41ecc-2022082507451499

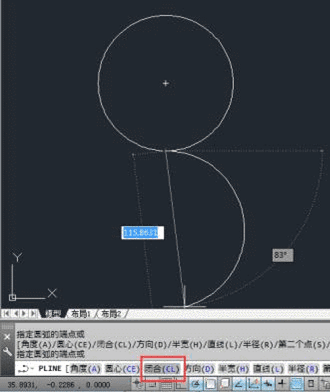

第5步:然后点击【命令栏】上的【闭合(CL)】即可。

4fa9d-2022082507451586

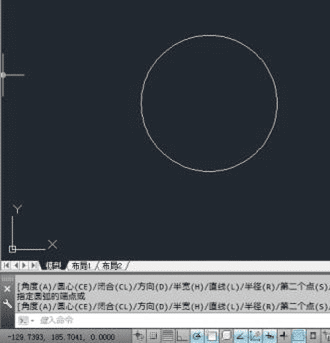

第6步:然后我们的圆就完成了!

c2d0b-2022082507451652

以上就是CAD中用多段线绘制圆的步骤了,大家是不是觉得特别简单呢?之后小编将继续为大家带来更多CAD教程,感谢各位的支持!
