CAD绘制指定长度和角度直线的方法

CAD是一款专业的制图软件,为了更节省时间,CAD可以指定长度和角度绘制直线。下面小编就为大家说一下具体的操作步骤。

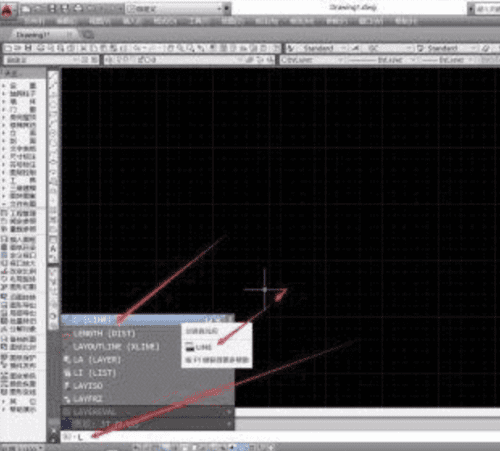

1.打开CAD,在下方命令区输入快捷键【L】绘制直线后空格确定,开始绘制直线。

e12fb-2022082407551855-e1661327735446

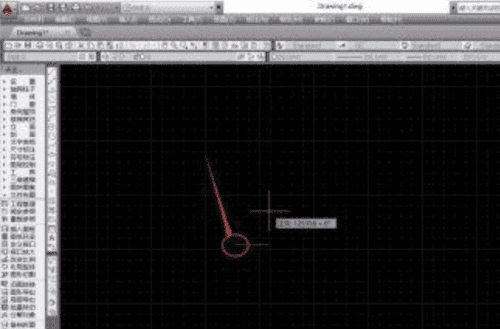

2.鼠标左键选择绘图区上任意一点作为起点,拖动鼠标绘制直线。

deb8f-2022082407552074-e1661327750491

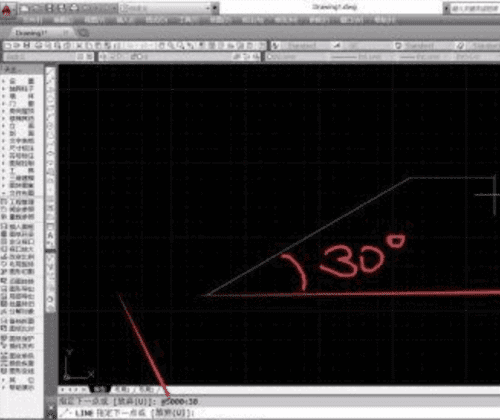

3.对直线线条进行限制,输入 【@直线长度数值】+【<直线角度数值】,指定直线的长度数值和角度数值。空格确定后根据输入的数据界面显示对应的长度和角度直线。

385e3-2022082407552236-e1661327763863

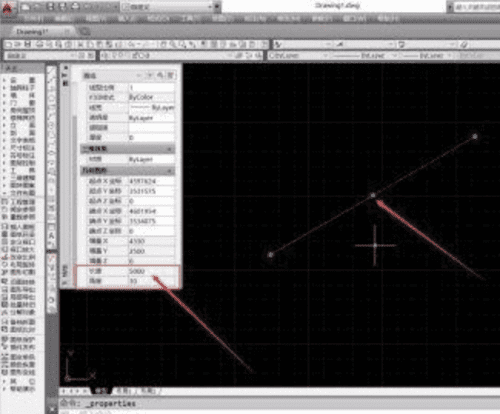

4.如果想确认输出的直线的属性,选择直线,按快捷键【Ctrl+1】后弹出特性窗口,在特性一栏中显示直线的长度和角度,可以看到输出的直线是否与我们初始输入的长度、角度数值是否相同。

637a4-2022082407552356-e1661327775849

以上就是如何CAD如何指定长度和角度绘制直线,大家学会了吗?快跟着小编一起动手试试吧!
