CAD绘制路面结构断面图的方法步骤(CAD如何绘制路面的剖面图?)

CAD是一款常用的绘图软件,我们在CAD中可以绘制各种图形和图案,今天小编要给大家介绍的是CAD中绘制路面结构断面图的操作方法,有需要的朋友可以参考一下。

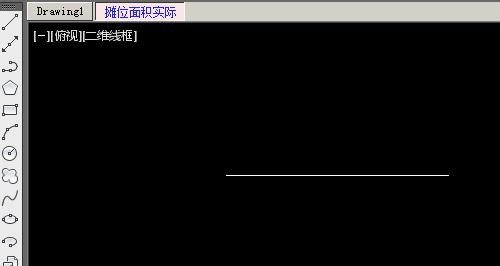

1.首先,打开CAD制图软件,任意绘制一条直线。

b11ee-2022060609103890

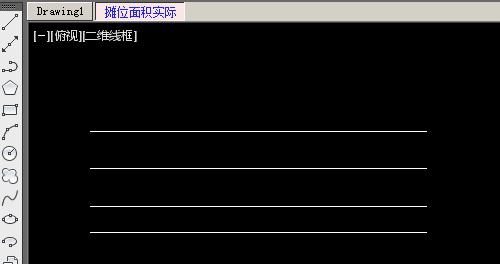

2.使用CAD中的偏移命令偏移上面绘制好的直线,偏移的距离分别为300、300、200,如下图所示。

a9cb3-2022060609105434

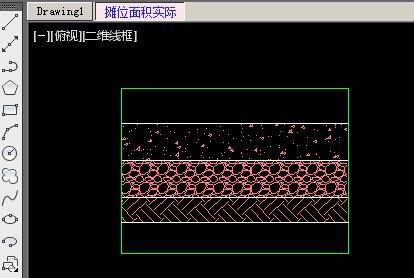

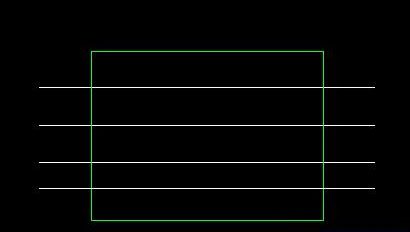

3.在我们绘制的线段上绘制一个矩形,然后在图形中依次填充混凝土、砂砾石、夯实土壤,填充完成后用修剪工具将矩形框外部的线条修剪掉,效果如下图所示。

71ec2-2022060609110515

86c21-202206060911222

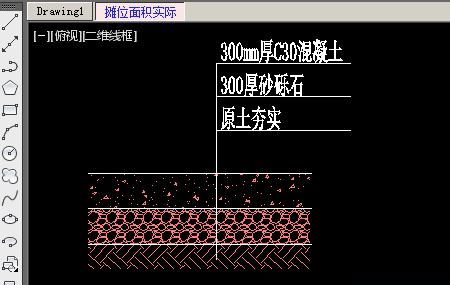

4.删除矩形框和下方的线条,然后对于绘制好的路面结构断面图进行标注就绘制完成啦!完成后效果如下图所示。

aab25-2022060609114966

以上就是CAD中绘制路面结构断面图的操作方法,希望能帮助到有需要的小伙伴,感谢您的阅读!
