在使用CAD进行绘图设计中，如果遇到有重复的线段或者不需要的对象来进行清理重叠的几何图形，具体应该如何操作设置呢？下面小编就给大家介绍CAD删除重复线段的具体流程，一起来看看吧。
1.首先打开CAD制图软件，进入绘图界面，画出两个重叠的图案。然后在下方命令行输入删除重复命令“OVERKILL”，点击回车执行，如图所示。
2.根据命令行提示选择对象，选择两个重叠的图案，然后点击回车执行，如图所示。

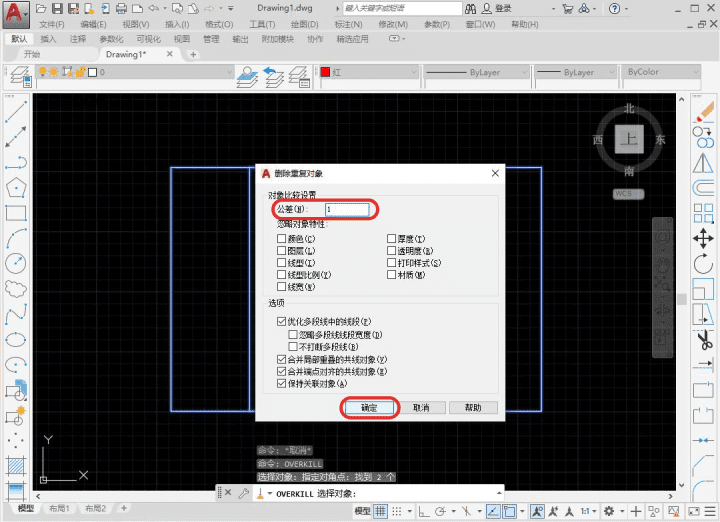

3.在弹出的【删除重复对象】对话框中，在“对象比较设置”中的“公差（N）”的方框中输入公差值“1”，然后点击【确定】按钮，如图所示。
4.这样两个图形重叠部分就被删除了，删除前的图形如下。
5.删除后的效果图如下。
以上就是关于CAD如何删除重复线段的全部内容分享，有需要的小伙伴可以参考以上方法操作设置，希望能够帮到大家。
