如何用CAD多线段命令绘制微波隔离器?

多线段使作为单个对象创建的相互连接的线段组合图形,是作为一个整体而存在的组合线段,可以由直线段、圆弧段或者直线段和圆弧段的组合线段组成,可以是开放的也可以是封闭的图形。接下来就以绘制如图所示的微波隔离器为熟悉多线段的操作。

1、 首先,大家打开中望CAD软件

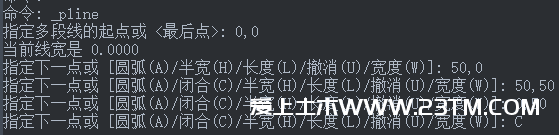

2、 选择【绘图】-【多线段】命令,绘制微波隔离器的外框,命令窗口的显示与操作如下:

5d566ea39b35e

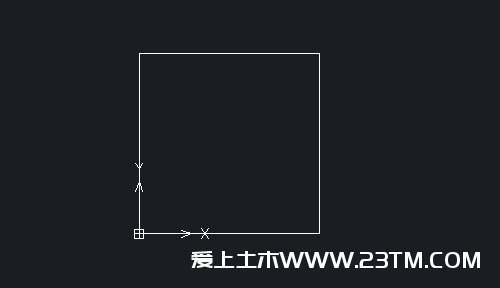

3、 绘制的外框如图:

5d566eb2e9d32

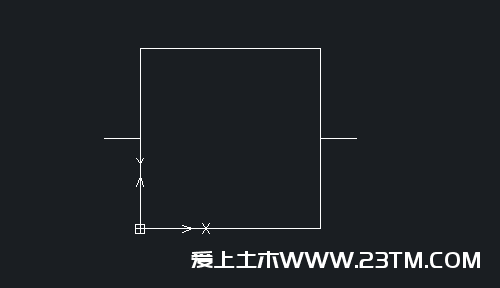

4、 选择【绘图】-【直线】命令,绘制坐标为{(-10,25),(0,25)}和{(50,25),(60,25)}的两条直线,结果如图:

5d566ebe90540

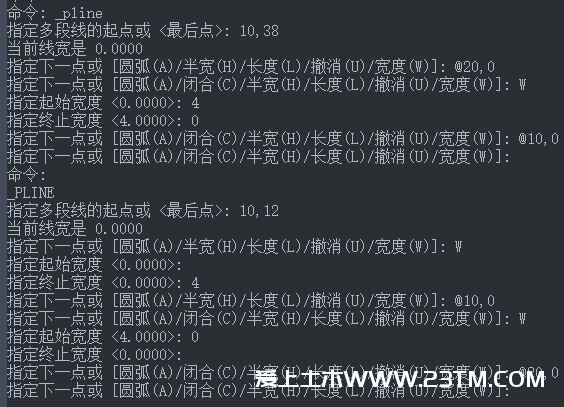

5、 选择【绘图】-【多线段】命令,在绘图区域绘制箭头,命令窗口的显示操作如下:

5d566ecadb513

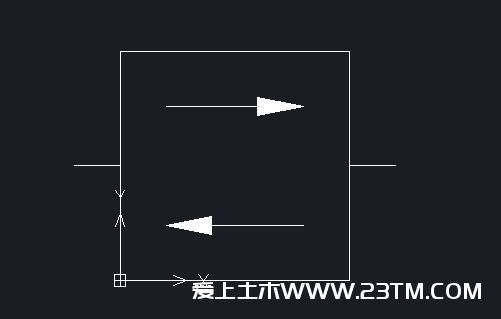

6、 箭头绘制完成如图:

5d566edd236b6

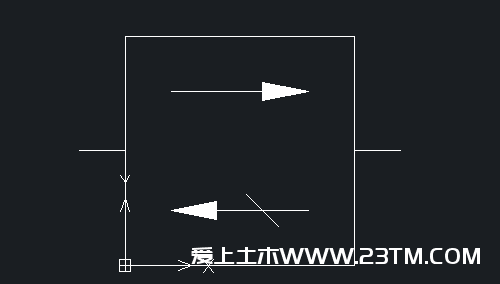

7、 点击【绘图】-【直线】命令,绘制坐标为{(26.5,15.5),(33.5,8.5)}的斜直线,最后在CAD中微波隔离器就绘制好了

5d566eecd568e
