CAD如何修改多段线的宽度和虚线的密度

CAD的使用过程中,常常会用到多段线命令。那大家是否知道如何修改多段线的宽度以及虚线的密度呢?

今天小编就来跟大家讲解一下修改多段线宽度以及虚线密度的方法

1、首先,大家打开中望CAD软件

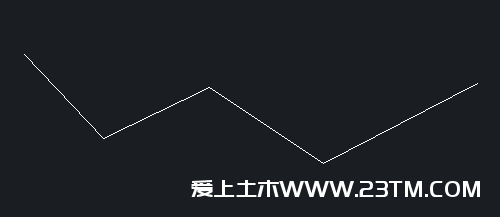

2、点击界面左方工具栏中的“多线段”按钮或者直接输入PL命令,画出一条多段线

5d50d42b517a9

3、输入PE命令,根据命令行出现的相应指示完成操作,输入宽度W调整多段线的宽度

5d50d4372d005

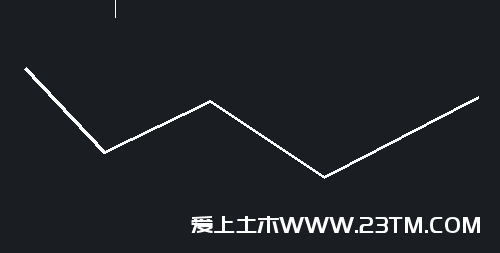

4、这里小编调整了宽度为3,执行结果如下图所示

5d50d44ca6c7c

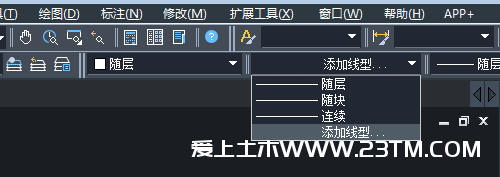

5、画出多段线之后,我们在CAD软件界面上方设置虚线的线型,点击“添加线型”按钮,设置虚线线型

5d50d45834549

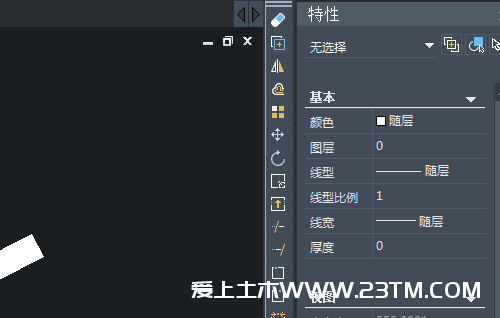

6、点击Ctrl+1的组合键,系统会弹出“特性”工具栏

5d50d462bceb6

7、我们在“特性”工具栏中调整线型比例

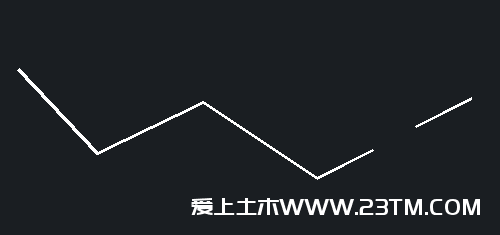

8、这样,就能够调整虚线的密度了

5d50d4749d7e9
