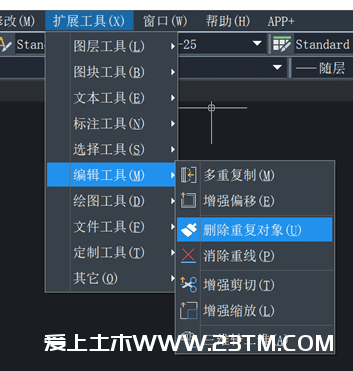

删除重复对象命令OVERKILL介绍：删除图纸中重复或部分重叠的对象，将部分重叠或连续的对象合并。在“菜单项: 扩展工具 ? 编辑工具 ? 删除重复对象”可以执行此命令。
OVERKILL 命令可以删除以下类型的几何图形：
1，删除重复的对象；
2，删除在圆上绘制的圆弧；
3，以相同角度绘制的端点重合或局部重叠的线被合并为单一对象；
4，删除与多段线的直线段或圆弧段重叠的直线或圆弧段。

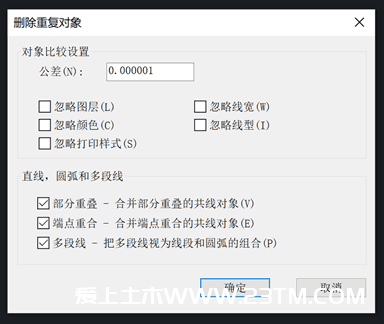

执行命令后，选择对象，开启“删除重复对象”对话框。
一，对象比较设置：控制命令在比较对象时的条件设置。
公差：判断重复对象的最小距离。
忽略图层：在比较过程中忽略对象的图层。
忽略颜色：在比较过程中忽略对象的颜色。
忽略打印样式：在比较过程中忽略对象的打印样式。
忽略线宽：在比较过程中忽略对象的线宽。
忽略线型：在比较过程中忽略对象的线型。
二，直线，圆弧和多段线：控制直线、圆以及圆弧的处理方式。
部分重叠 - 合并部分重叠的共线对象：将部分重叠的共线对象合并为单一对象。
端点重合- 合并端点重合的共线对象：将端点重合的共线对象合并为单个对象。
多段线 - 把多段线视为线段和圆弧的组合：把多段线看成是独立的多条线段和圆弧。
以上就是关于CAD中删除重复对象OVERKILL命令使用详解，你学会了吗？
