教你如何快速绘制地基钎探点布置图 一键自动生成钎探点编号 照做就行

根据《建筑地基基础设计规范》，地基钎探用于天然地基的基础，是一种评价地基承载力的的实用方法。它通过在地基土内插入钢钎来探测土壤层，根据探钎每插入基土30cm的锤击数，来推断其可承受的荷载。

地基钎探作业前，需要技术人员绘制钎探点布置图，要对每个钎探点进行数字编号。这项工作非常繁琐，特别是需要绘制上万钎探点的地下车库，不用点小技巧，光改数值就能把小伙伴改的头昏眼花、手臂发麻。

这里小编借助一款CAD自动编号小工具，分享一种快速自动绘制地基钎探布置图CAD文件的方法。

快速自动绘制地基钎探布置图小工具领取方式

01运行AutoCAD，打开CAD结构图纸文件

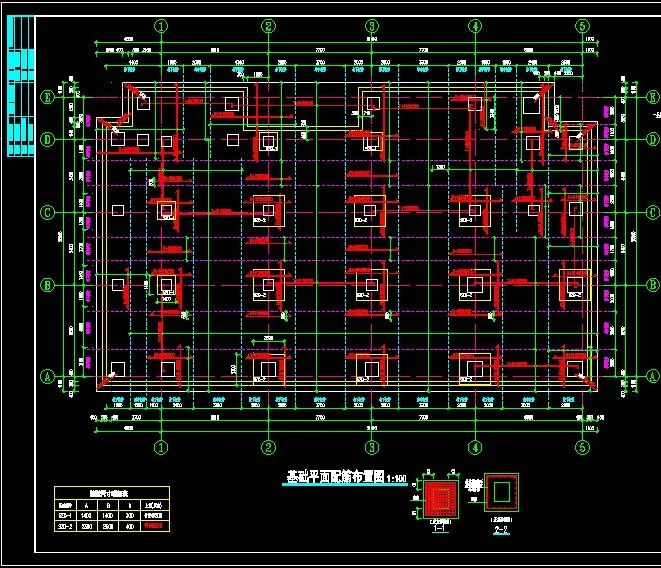

首先我们运行CAD，打开所绘制的结构图纸文件，如图所示。

02绘制钎探点布置图底图

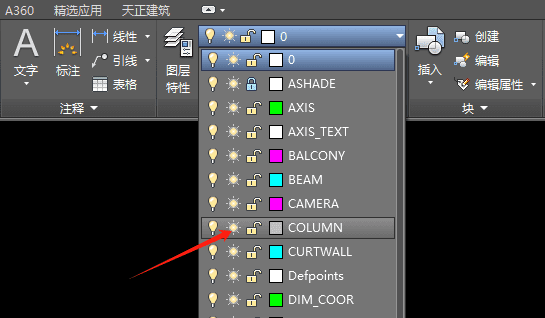

使用CAD的【删除】命令逐项删除多余图元，或打开图层下拉选项卡，将多余图元所属图层【冻结】，仅留轴线、尺寸、基础外轮廓线等图元。

得到如下图元：

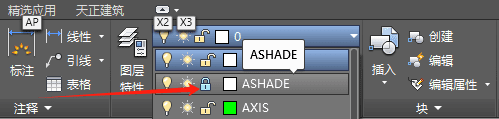

框选剩余所有图元，选择图层下拉选项菜单，将所有图元【锁定】

03 绘制钎探点布置图图例

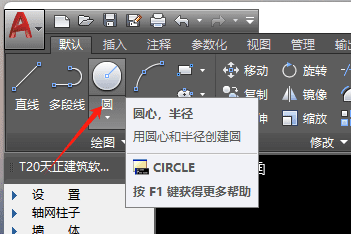

点击【绘制圆】命令，绘制直径D=200的圆，并将圆移动到基础外轮廓线的左下角。

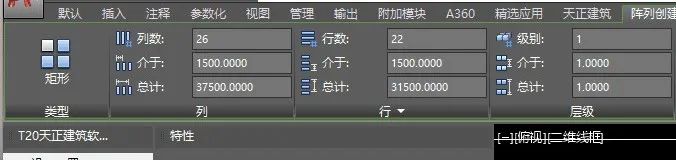

选择所绘制圆，点击【阵列】命令，将纵向和横向间隔数值改为1500，并调整列数和行数，使阵列圆覆盖所有基础外轮廓线。

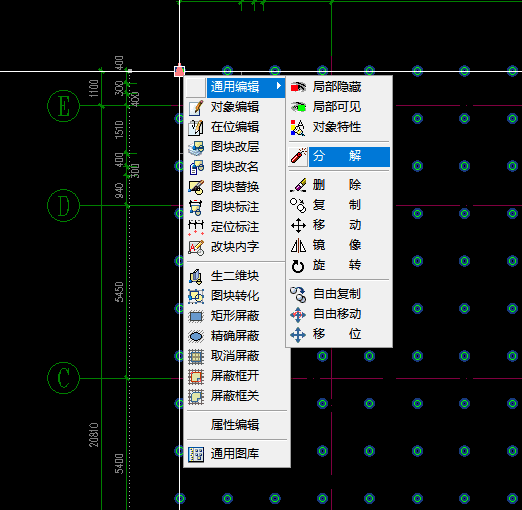

选择所阵列图元，点击【分解】命令，将阵列图元分解成单个圆

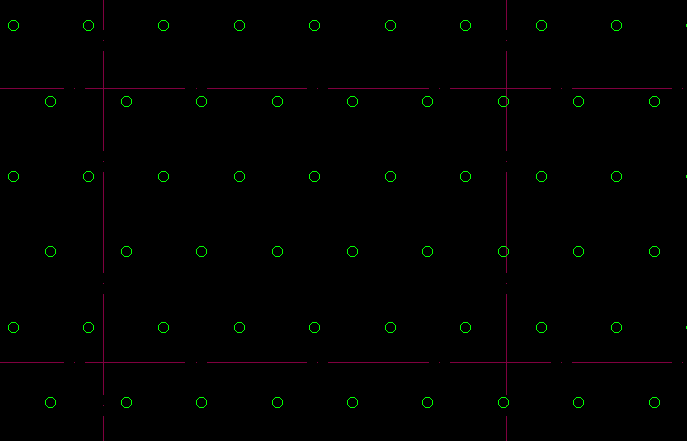

选择全部双数行圆，点击【移动】命令，输入移动值750，绘制出如下小梅花的图形

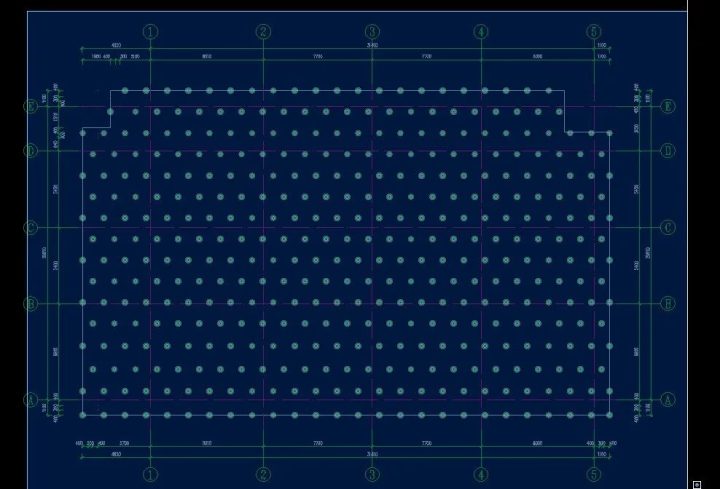

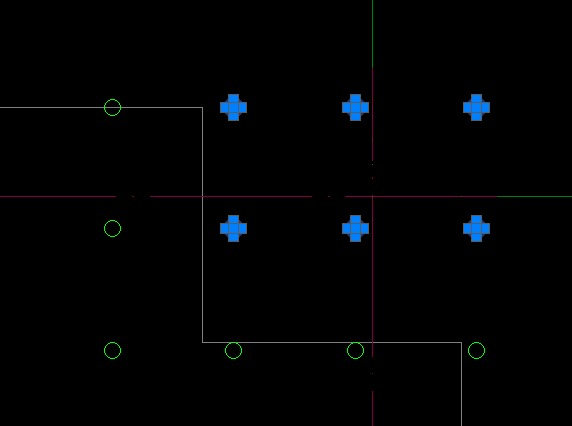

删除基础外轮廓线以外的圆，并【移动】位置不合适的圆，使其各钎探点圆均符合规范要求

 04 自动生成钎探点编号

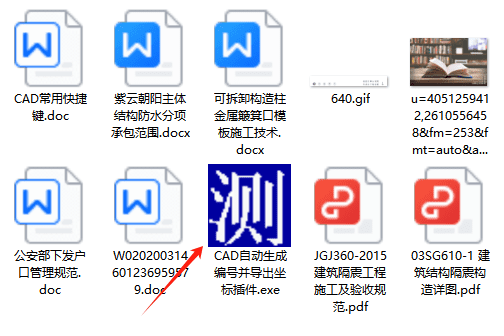

打开【CAD自动生成编号并导出坐标插件】小工具，小工具绿色免安装，即点即用。文末【阅读原文】获取小工具下载方式。

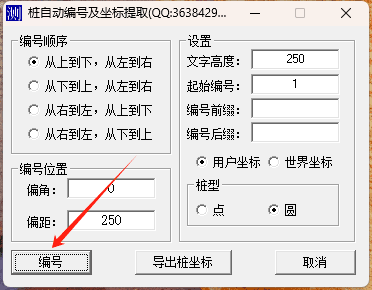

根据个人实际情况调整数值，建议将文字高度调整为250，偏距调整为250。并将【桩型】选择为圆。

点击【编号】确定

将界面调整到CAD，这时CAD的十字光标线变成小方框。

框选所有CAD圆图形

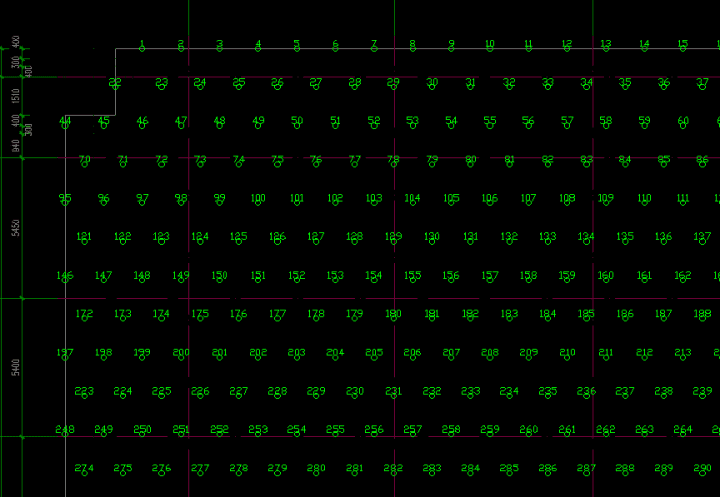

单击鼠标右键确定，稍等数秒，CAD自动绘制完成钎探点编号工作。

至此，快速自动绘制地基钎探布置图CAD文件的方法分享完毕，希望对小伙伴有所帮助！
