外行人也能看懂！ 防火卷帘门施工全解析：型号、安装、测试

防火卷帘是建筑物中非常重要的防火、防烟和疏散设施。它就像一道“防火墙”，在火灾发生时能有效阻止火势蔓延和烟雾扩散。为了确保防火卷帘在火灾时能正常工作，施工时必须严格按规范要求施工，以下是防火卷帘相关要点。

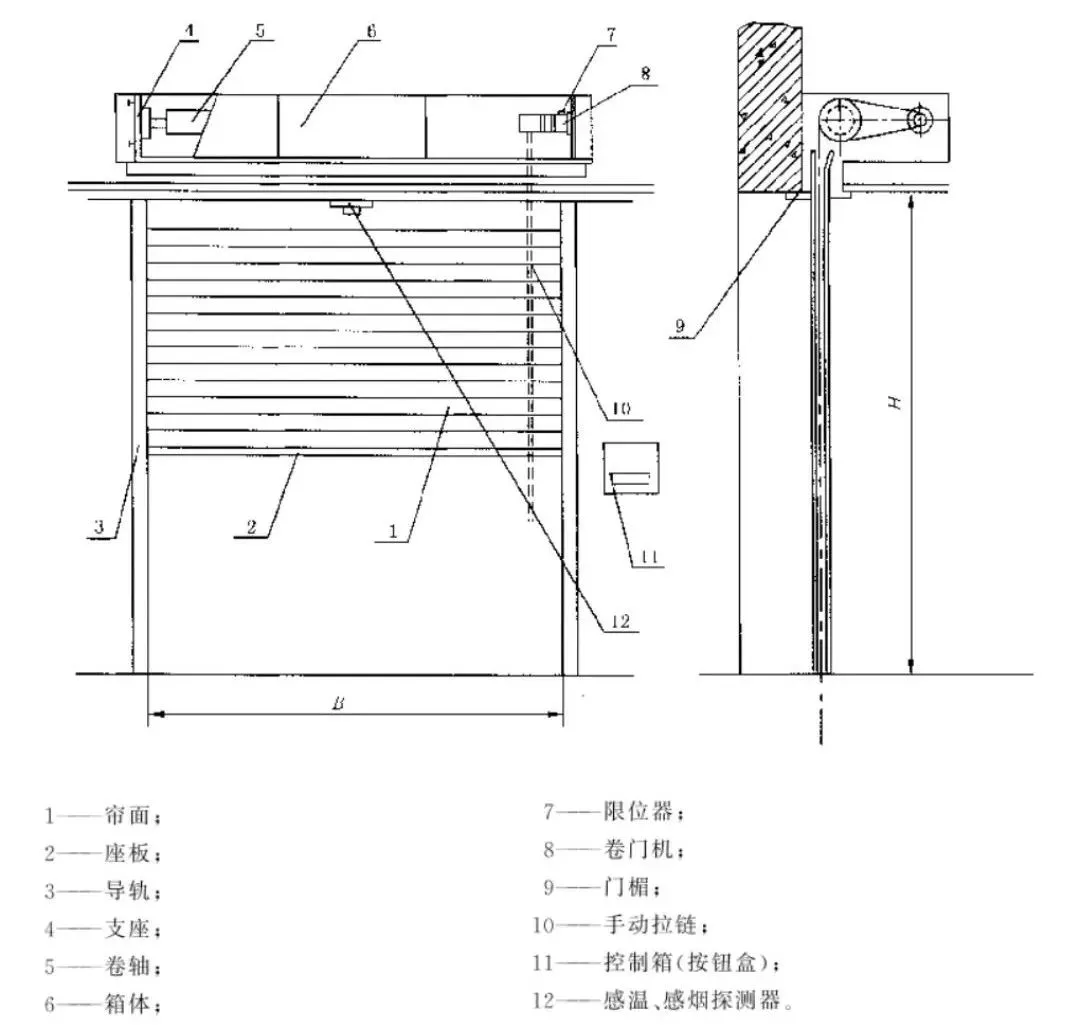

1，防火卷帘示意图及零部件名称



防火卷帘由以下几个主要部分组成：帘面、座板、导轨、支座、卷轴、箱体、限位器、卷门机、门楣、手动拉链、按钮盒、感温、感烟探测器。

2，防火卷帘型号讲解

防火卷帘的型号看起来很复杂，其实它就像一个“密码”，每个字母和数字都有特定含义。

防火卷帘的型号X-XX-X-X-X-X 分别代表名称符号、洞口宽度、洞口高度、耐火极限、启闭方式、脸面数量、脸面间距、耐风压强度。

特级防火卷帘在名称符号后面加G、W、S、Q表示结构特征，如G代表帘面为钢制材料，W代表无机纤维，S表示两侧带独立的闭式自动喷水保护，Q代表其他结构形式。

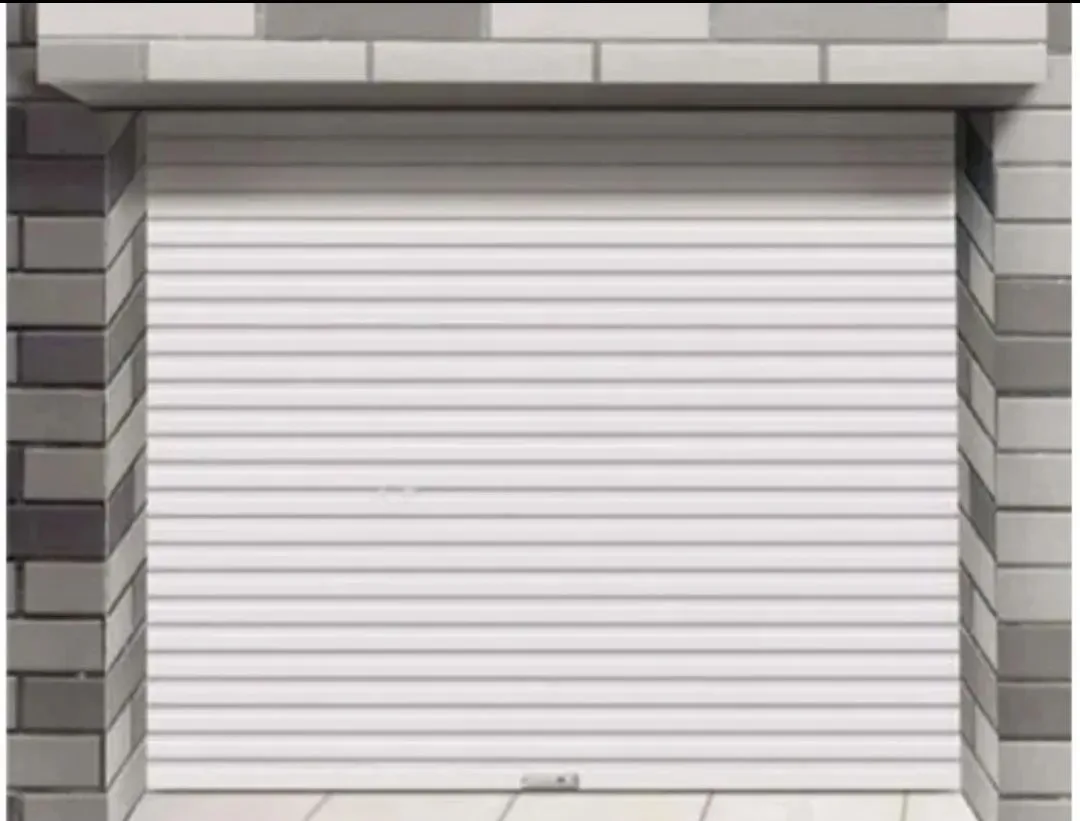

钢制防火卷帘

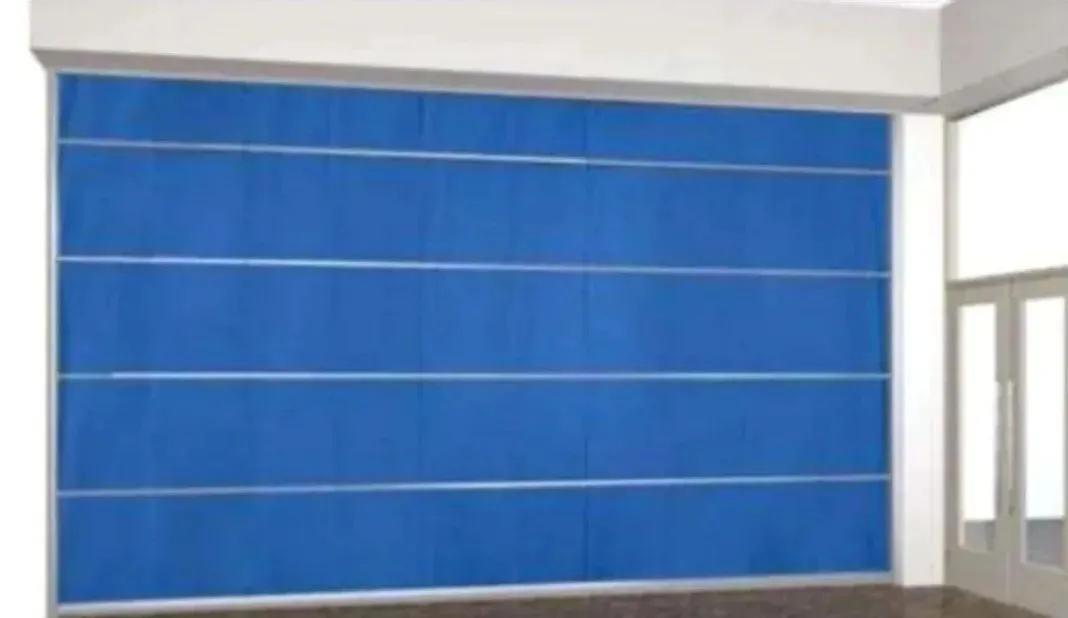

无机纤维防火卷帘

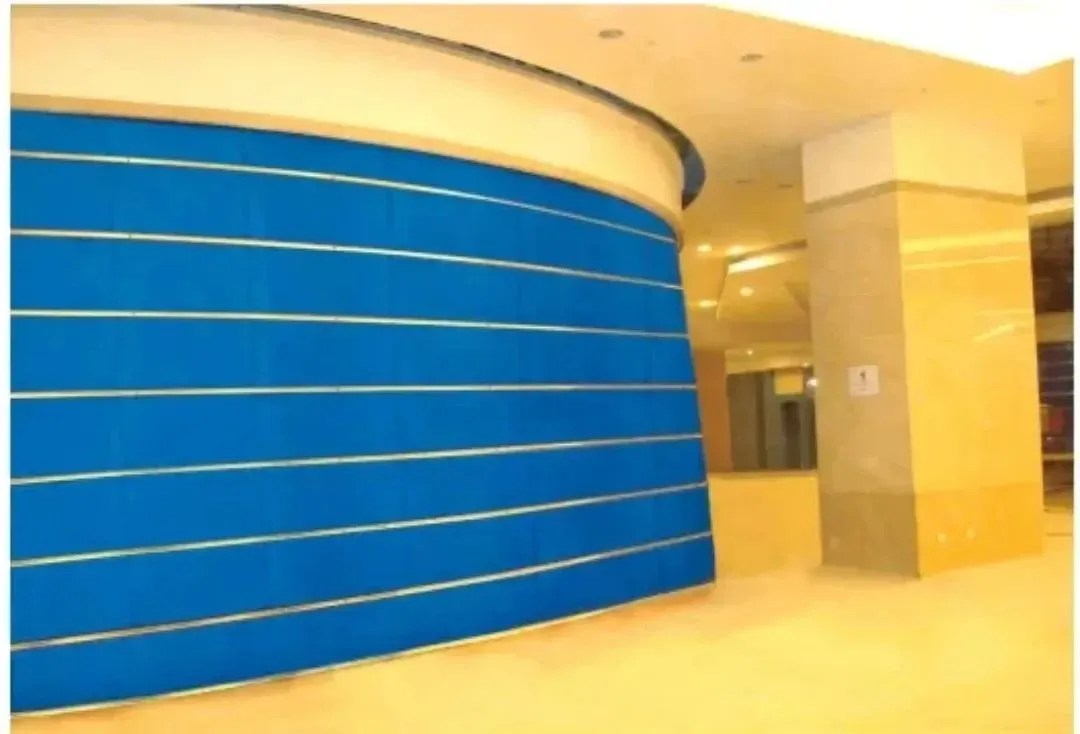

特级防火卷帘

防火卷帘型号比如：TFJ(W)-300300-TF3-CZ-S-350，

表示：特级防火卷帘，帘面是无机纤维制作，洞口宽度300cm、高度300cm，耐火极限3小时，启闭方式是垂直卷，帘面数量2个，帘面间距350mm。

又如：GFJ-300300-F2-CZ-D-80

表示：钢制防火卷帘，洞口宽度300cm、高度300cm，耐火极限2小时，启闭方式是垂直卷，帘面数量1个，耐风压强度80。

3，材料进场验收要点

（1）材料检查

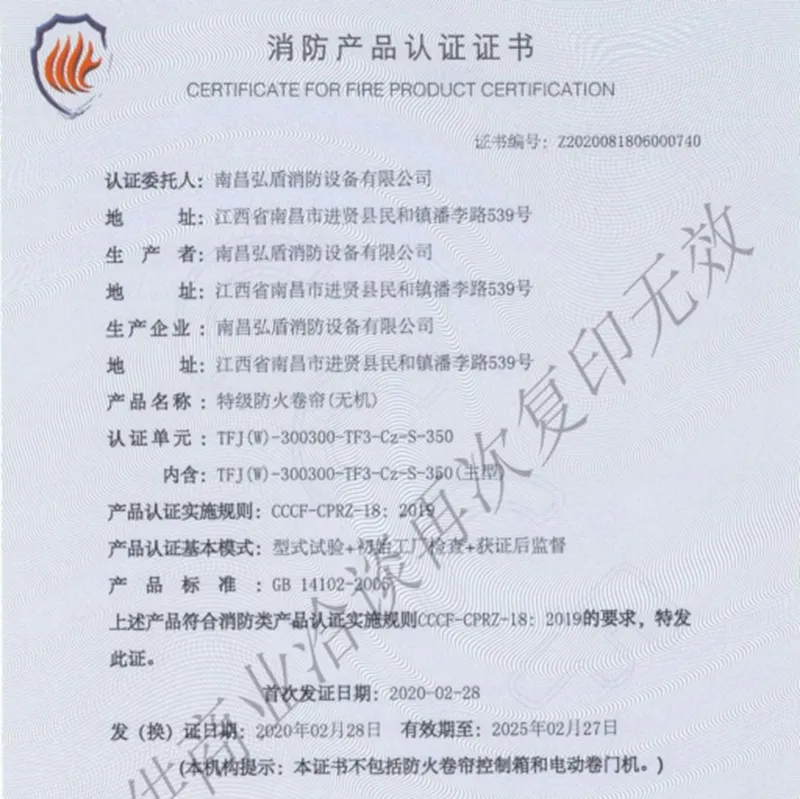

每次防火卷帘和配件（如卷门机、控制器、手动按钮盒等）进场时，施工单位必须提供以下文件：产品合格证、消防产品认证证书、耐火性能检测报告。如果缺少这些文件，或者信息不全，那大概率是假货，不能用！

（2）标识检查

每一樘防火卷帘及其配件上都必须有永久标识牌，标识内容包括：产品名称、规格、型号、耐火等级、生产单位名称和地址、出厂日期、产品编号或生产批号、如果标识牌缺失或看不清楚，可能是冒牌货。

（3）外观检查
钢制帘面：表面不能有裂纹、凹凸或明显的瑕疵。

卷门机和金属零部件：不能有裂纹、锈蚀或变形。

无机纤维帘面：不能有撕裂、断线或色差。

4，防火卷帘安装要点

防火卷帘的安装形式有两种：中装和侧装，如下图示意

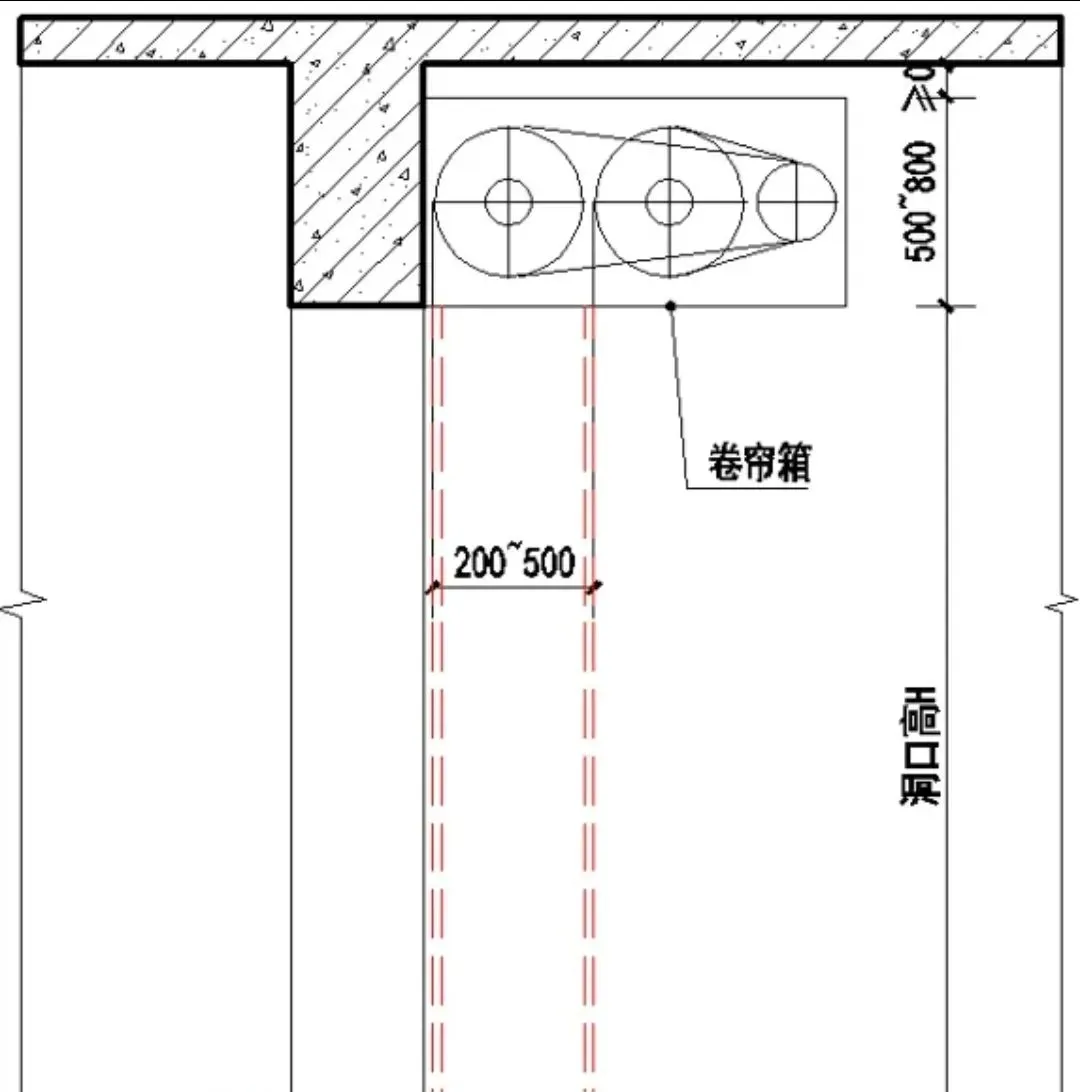

中装示意图

侧装示意图

防火卷帘安装要求如下：

（1）帘板安装

钢制帘板要平整，相邻帘板连接后能灵活转动，旋转90°后不能脱落。

帘板安装后要平直，缝隙不能超过2毫米，两端的挡板要装牢。

（2）无机纤维帘面安装

帘面两端要装防风钩，防止帘面被风吹偏。

帘面通过固定件安装在导轨上，导轨间距每增加1米，帘面嵌入深度增加10毫米。

（3）导轨安装

导轨用预埋螺栓或膨胀螺栓固定，间距为600-1000毫米（不能只靠焊接）。

导轨要垂直，偏差每米不超过1.5毫米，双导轨间距误差不超过5毫米，单轨全长偏差不超过20毫米。

导轨的滑动面要光滑，帘面运行时不能有卡顿或碰撞。

（4）缝隙封堵

防火卷帘的防护罩、导轨与楼板、梁、墙柱之间的缝隙要用防火封堵材料堵住，封堵材料的耐火时间不能低于卷帘本身的耐火时间。一般可采用砖砌、或镀锌钢板+岩棉封堵，导轨凸出封堵面10mm。

（5）门楣安装

门楣要装牢，固定点间距为600-1000毫米。防烟装置要紧贴帘面，贴合长度不少于门楣长度的80%，非贴合部位缝隙不超过2毫米。

（6）控制器安装

控制器和手动按钮要装牢，底边距地面高度约为1.3米-1.5米。

卷帘两侧都要安装火灾探测器（无人侧可以只装一侧），手动按钮盒距地面1.5米。

5，防火卷帘功能测试

防火卷帘测试有手动测试、自动测试、联动测试、运行测试等。

手动测试。拉动手动速放装置，卷帘应匀速下降到底，不能卡住或倾斜，关闭时间不超过120秒。

自动测试。模拟火灾信号（烟感+温感报警），卷帘应自动下降到离地1.8米处暂停，然后延时完全关闭。

联动测试。防火卷帘要和火灾自动报警系统联动，两侧都要安装火灾探测器组和手动按钮盒。如果一侧是无人场所，可以在有人侧安装。

运行测试。卷帘要能正常升降，运行平稳，没有卡滞或异常噪音。温控释放装置在设定温度下能自动释放卷帘，确保顺利关闭。
