当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。

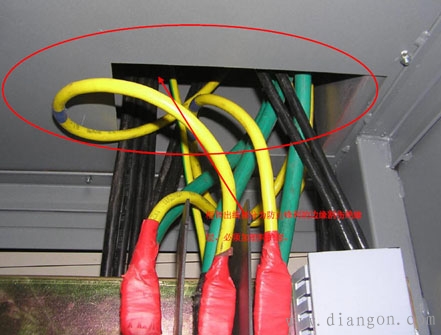

下图过线孔未安装防电缆割伤的橡胶圈,穿孔导线应该捆成束加绝缘套保护.
电缆连接在面板和门板上时，需要加塑料编织管和安装线槽（或采用缠绕带将导线整理成束）。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。
错误处理方式

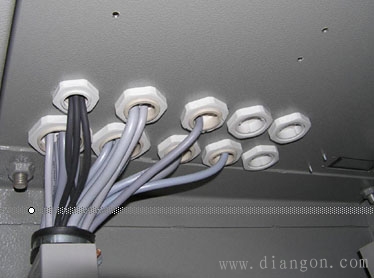

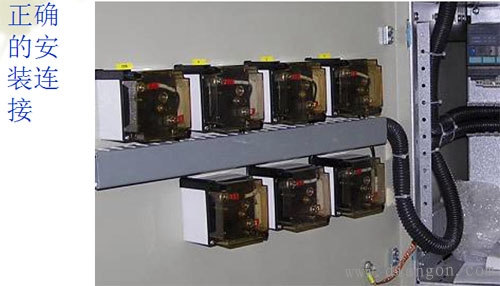

正确安装，如下图：

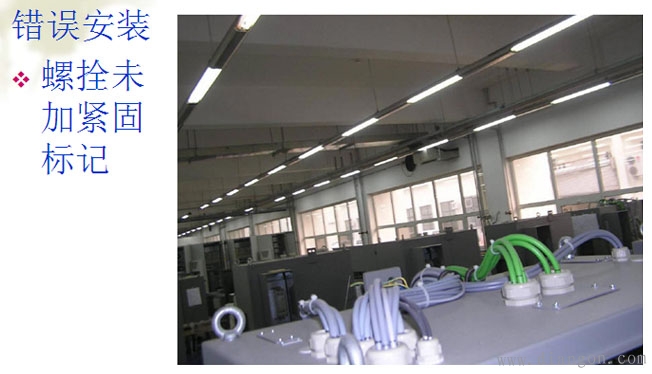

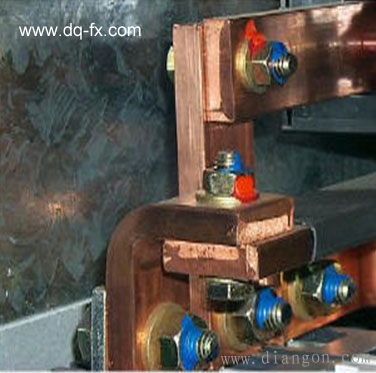

经质检检验合格后螺栓应点上红漆作为固定标记。螺母应置于维护侧即上侧外侧或右侧螺栓应露出螺母以露出3~5个牙为宜。辅助电路导线接至母线时不得直接压在母线搭接紧固螺栓下。

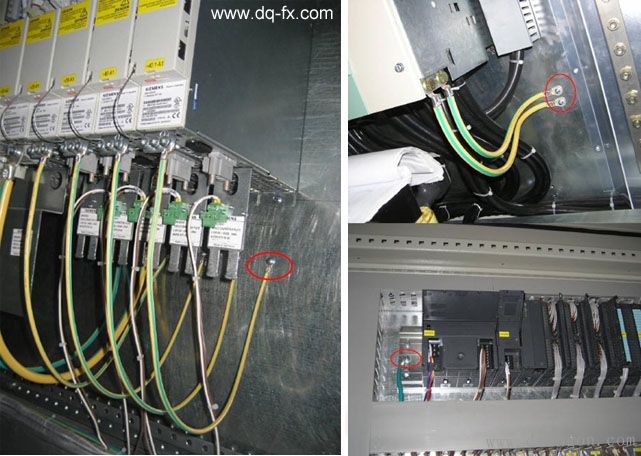

错误接线：器件的接地应引到接地端子或接地排（如下图）

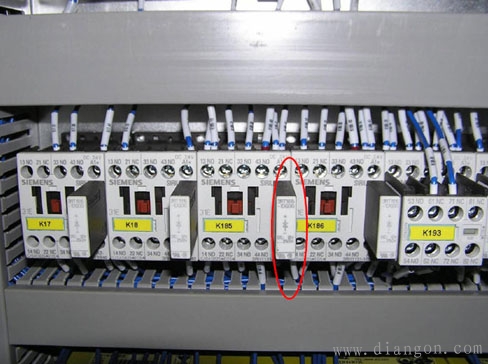

连接到PLC,变频器，软启动 ，伺服控制器输出端的交流继电器或接触器采用R － C 浪涌吸收器，直流继电器或接触器采用续流二极管，并联在继电器或接触器线圈的两端。

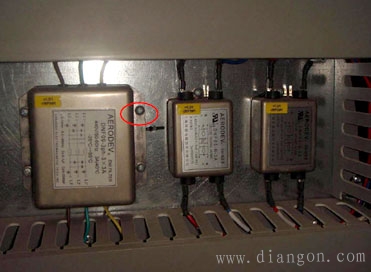

如设备运转在一个对噪声敏感的情况中，可以采用EMC 滤波器减小辐射搅扰。同时为到达最优的抗干扰结果，应确保滤波器良好接地。
